工作原理

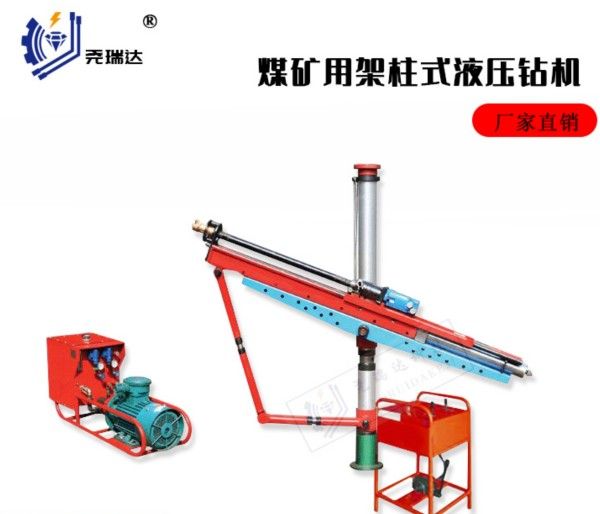

ZYJ-560型采用单液压马达驱动系统，通过矿用防爆液压泵站提供高压油液，驱动液压马达带动钻杆实现高速回转（转速0-280r/min可调）。设备配备可调节式架柱支撑结构，通过双液压锁紧装置固定钻孔角度，支撑立柱可360°水平旋转、±65°俯仰调节，确保钻进过程中的稳定性。进给机构采用大流量液压缸推进，提供0-120kN连续可调的推进力，配合自动退钻功能，可高效完成Φ75-105mm钻孔作业，最大钻进深度达120m。系统集成智能压力调节阀，可根据岩层硬度动态调整输出扭矩（最大560N·m），同时优化液压回路设计，将作业噪音控制在84dB以下。
应用范围
该设备广泛应用于煤矿井下超前探放水孔、瓦斯抽放孔、断层构造探测孔、巷道支护孔等场景。其560N·m扭矩输出与120m深孔钻进能力，可穿透f=6-9级中等硬度岩层，尤其适合综采工作面两巷、掘进迎头、采空区边界等区域的精准勘探需求。模块化设计（主机重量680kg）支持快速拆装，适配矿车运输或分段搬运，满足狭小空间作业要求。
产品技术参数
钻孔直径：Φ75-Φ105mm
最大钻孔深度：120m（根据岩层条件）
额定转矩：560N·m
回转速度：0-280r/min（无级可调）
推进力：0-120kN
主机重量：680kg
适用液压压力：12-16MPa
噪音等级：≤84dB
产品特点
高效深孔钻进：560N·m扭矩与120kN推进力组合，日均钻进效率提升40%，缩短勘探周期。
全向精准定位：360°旋转与±65°俯仰调节，双锁紧装置抗冲击能力强，确保钻孔角度精度±0.5°。
本质安全防爆：全液压系统无电火花风险，适配高瓦斯矿井，符合MT/T 661-2011煤矿安全标准。
耐用易维护：核心部件采用高强度合金钢材质，耐磨寿命提升55%；集成快速换钻杆机构，单次换杆时间≤3分钟。
