翻转升降式撇油器
产品概述
翻转升降式撇油器是一种专为工业场景设计的浮油回收设备，其核心功能是通过机械结构与控制系统配合，实现浮油的高效撇除与收集。该设备在铝制板材轧制工艺等场景中应用广泛，可有效处理乳化液中的浮油层，保障工艺稳定性与产品质量。
在铝制板材轧制工艺中，乳化液起到润滑的作用，需要循环使用，而在轧制过程中产生的轧件微小颗粒，及设备渗漏的杂油，都会混入到乳化液中形成浮油层，最终进入乳化液油箱，此时需要进行撇油处理。

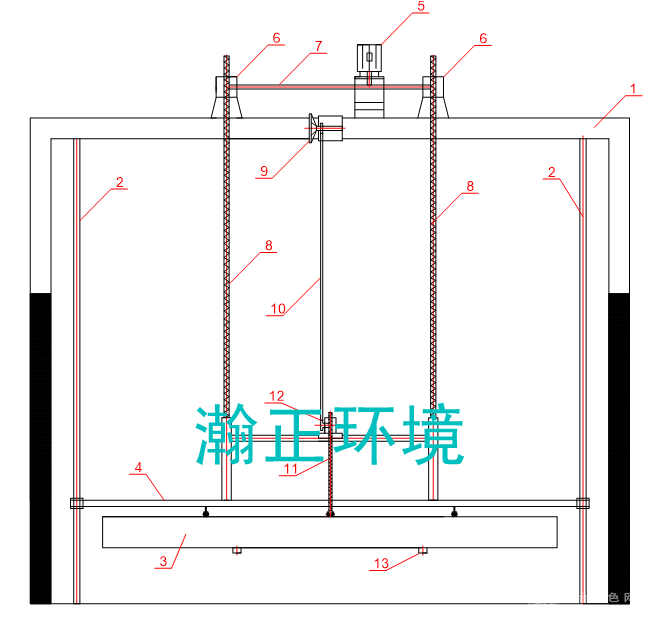

本设备全称为翻转升降式撇油器(以下简称撇油器)，主要由支架单元、集油箱单元、升降机构、旋转机构及控制系统等组成。支架单元主要由固定支架和平衡支架组成，支座起到固定驱动减速机、传动组件、升降杆及手轮等的作用，平衡支架主要用来平衡集油箱体，防止集油箱体跟随乳液晃动。
集油箱单元主要包含集油箱体(也称船体)、主轴及输油管等，是撇油器的执行机构;升降机构主要包含减速电机、传动组件及升降杆等，主要作用是实现船体的升降;旋转机构主要包含手轮、防脱链组件及丝杠等，主要作用是实现船体的轴向旋转。
电控系统控制减速电机启停和正反转，实现船体升降，船体由限位器控制上下行程，驱动电机设置过载保护，减小误操作造成的损坏。
工作原理
(1)集油箱体的移动
驱动电机的扭力经RV同轴减速机输出，经传动轴传递至升降传动机，传动机将扭力由水平变为竖直，传递至升降杆，带动主轴上下移动，集油箱体与主轴采用铰接连接，从而实现了船体升降;
(2)集油箱体的翻转
当人工转动手轮时，齿轮驱动防脱链组件，从而带动旋转传动机，将扭力转换为丝杠的拉力，拉动或推动船体实现翻转。
(3)撇油过程
当撇油器处于待机状态时，船体位于乳化液池体上部限位器处;
启动撇油器时，电机驱动力经传动机构带动船体下移，当接触油箱液面后，人工旋转船体角度至最佳收油面，逐渐将浮油撇除至船体内，直至船体满载，人工旋转船体至水平后，将其上升至顶端限位器处，接通油管将废油排出，完成撇油。
