工作原理

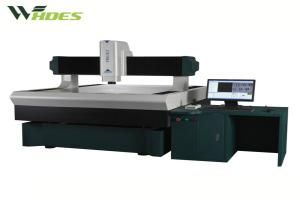

LMCNC8060采用CNC闭环控制系统，通过高分辨率彩色CCD传感器与LED环形冷光源组合，捕捉被测工件表面影像。设备搭载英国Renishaw金属光栅尺与日本松下伺服电机，驱动X/Y轴精密线性导轨及TBI滚珠螺杆，实现空间坐标的精准定位。软件通过边缘检测算法提取工件轮廓特征，结合自动对焦与灯光匹配技术，将像素坐标转化为实际尺寸参数，误差控制在微米级。其独创的“八区程控表面光”设计，可独立调节各区域亮度，确保复杂曲面与微小结构的清晰成像。
应用范围
覆盖新能源、汽车电子、精密机械、航空航天等领域：
新能源电池：检测极片厚度、极耳间距、外壳轮廓公差；
汽车零部件：测量连杆孔径、齿轮模数、钣金件折弯角度；
3C产业：验证手机中框R角、摄像头模组位置度、液晶面板玻璃平整度；
模具制造：扫描模具型腔轮廓，生成CAD图纸用于逆向工程。
典型案例包括某新能源汽车企业通过设备的阵列测量功能，实现电池模组200个孔位的全自动检测，效率较传统方法提升400%。
技术参数
测量范围：X/Y轴800mm×600mm，Z轴200mm（支持定制）；
精度指标：XY向示值误差≤(2.8+L/200)μm，重复性≤1μm；
光学系统：0.7-4.5X变倍镜头，130万像素CCD，综合放大倍率37-237X；
硬件配置：00级天然大理石基座、台湾HIWIN导轨、日本THK丝杆；
软件功能：支持SPC统计分析、CAD导入导出、3D测量取点、自动编程测量。
产品特点
高效稳定：桥架式结构与大理石横梁设计，确保24小时连续运行无热变形；
智能操作：一键自动寻边、地图导航定位、R角自动拟合，降低操作门槛；
兼容性强：可选配Z轴探针、激光测头，拓展三维测量能力；
合规保障：数据符合ISO 10360标准，支持审计追踪，助力企业通过IATF 16949认证。
