工作原理

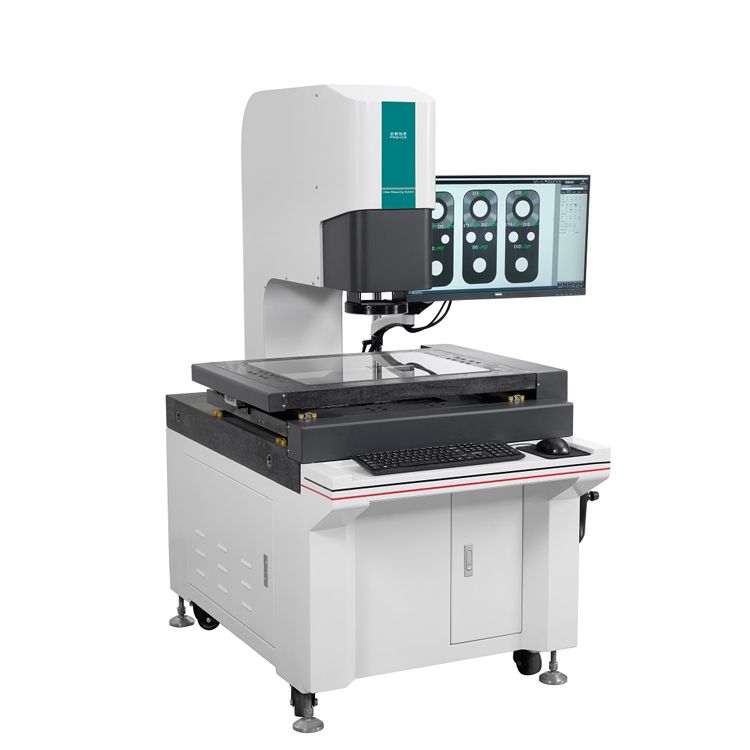

PZ - 322S基于光学成像与图像拼接技术工作。仪器配备高分辨率的光学镜头，将工件局部轮廓清晰成像在CCD传感器上，传感器将光信号转化为电信号并传输给计算机。测量时，仪器通过精密的运动控制系统，按照预设路径在X、Y轴方向移动，依次采集工件不同部位的轮廓图像。计算机中的专业软件利用先进的图像处理算法，对采集到的多幅图像进行特征匹配和拼接处理，消除图像间的重叠区域和误差，最终生成完整、精确的工件轮廓图像，并可进行尺寸、形状等参数的测量与分析。
应用范围
广泛应用于航空航天领域，用于测量飞机机翼、机身等大型部件的轮廓，确保其符合设计要求；汽车制造中，可对汽车车身覆盖件、大型模具等进行轮廓检测，保障零部件的装配精度；在船舶制造、轨道交通等行业，也能对大型结构件的轮廓进行测量。此外，对于一些复杂形状的精密零件，如艺术品、医疗器械等，同样能实现高精度的轮廓测量。
产品技术参数
测量范围为X轴300mm、Y轴200mm（单次测量范围），通过拼接可实现更大范围的测量。测量精度可达±(3 + L/150)μm（L为测量长度，单位：mm），重复性精度小于1.5μm，图像分辨率高达0.001mm，拼接误差小于0.005mm。
产品特点
一键式操作简单便捷，用户只需按下启动按钮，仪器即可自动完成测量和拼接过程，大大降低了操作难度和人为误差。拼接精度高，能够准确还原工件的真实轮廓。软件功能强大，具备多种测量工具和分析功能，可快速生成详细的测量报告。同时，仪器具有良好的稳定性和耐用性，能适应不同的工作环境。
