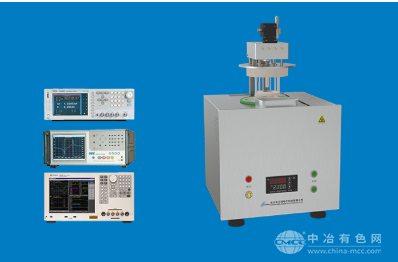

GWGYJD-1000W型高温高压介电测试仪（外加5000V高压）
GWGY-1000W型高温高压介电常数测试仪是一款区别目前市场上高温介电测试仪，也是研究材料介电性能的新领域，采用全新技术，打破了之前的只能在变温下的频率下测试，该设备能够在对样品进行高温测试的同时，给样品加高压，最高可达5000V直流高压，更加直观的看到样品在外加高压的条件下，内部相关的性质变化，很多关于薄膜和压电陶瓷样品，是在外加高压条件下，性能会出现比较大的变化，无疑给新的科研提供新的研究方向，对于研究新产品及
半导体材料有着重要作用。也是目前高校研究和生产的重要仪器。
一、应用范围
(1)介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评估
(2)液晶单元：介电常数、弹性常数等C-V特性
(3)半导体材料：半导体材料的介电常数、导电率和C-V特性
(4)半导体元件：LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
(5)无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、
芯片组件和网络元件等的阻抗参数评估和性能分析。
二、主要特点：
1、电容(C), 电感(L), 电阻(R), 电导(G), 电纳(B), 电抗(X), 消耗因素(D), 品质因素(Q), 阻抗(Z), Y参数(Y), 相位角(Ø)
2、高精度量测：电容,电感及阻抗基本精度为±0.05%.消耗因素精度为±0.0005及品质因素精度为±0.05%.
3、元件图形扫描;精密阻抗分析仪不仅提供高频率,高精度的量测. 该设备还是一个包含丰富特性的元件分析仪.
4、图形扫描可依据频率, 驱动值及直流偏压源同时在高清晰,大型彩色显示幕上显示任意两种参数的图形.
5、显示格式包括 串联 或并联等同电路和两极形式.单测某一频率时可以从图形扫描转换成标准电表读值模式.
6、可变的输出和偏压源，最高达到5000V
三、符合规范：
1、GB/T 3389.7-1986压电陶瓷材料性能测试方法
2、GBT 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长存内)下电容率和介质损耗因数的推荐方法
3、GBT 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
4、ASTM-D150-介电常数测试方法
5、GB9622.9-88/SJT 11043-1996 电子玻璃高频介质损耗和介电常数的测试方法
四、主要技术参数：
1、温度范围：室温-1000℃ 测温精度： 0.1℃
2、外加电压：0-5000V
3、频 率：10HZ-1MHZ,2MHZ,5MHZ,10MHZ,30MHZ可选
4、升温速度：1—20。C/min
5、控温模式：程序控制，提供常温、变温、恒温、升温、降温等多种组合方式
6、通讯接：RS-485
7、温度范围：0—600℃，0—800℃，0—1000℃，
8、测试频率：200Hz—50MHz
9、电极材质：铂铱合金
10、上电极：直径1.6mm球头电极，引线带同轴屏蔽层
11、下电极：直径26.8mm平面电极，引线带同轴屏蔽层
12、保护电极：带保护电极，消除寄生电容、边界电容对测试的影响
13、电极干扰屏蔽：电极引线带同轴屏蔽，样品平台带屏蔽罩
14、夹具升降控制：带程序和手动控制，可更换夹具的电动升降装置
15、热电偶：热电偶探头与样品平台为同一热沉，测控温度与样品温度保持一致
16、无电极样品尺寸：直径小于40mm，厚度小于8mm
17、带电极样品尺寸：直径小于26mm，厚度小于8mm
18、软件功能：自动分析数据，可以分类保存，样品和测量方案结合在一起，生成系统所需的实验方案，输出TXT、XLS、BMP等格式文件
19、测量方案：提供灵活、丰富的测试设置功能，包括频率谱、阻抗谱、介电谱及其组合
20、接口方式：包括Keysight\WayneKerr\Tonghui等多种LCR接口，
21、外形尺寸 ：L360mm*W370mm*H510mm
22、净 重： 22KG
