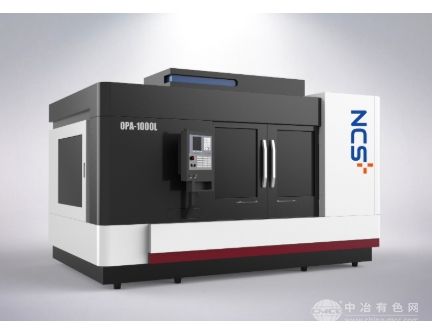

OPA -1000全自动超大尺寸金属构件原位分析仪
仪器型号:OPA -1000
产品介绍：
0PA-1000可广泛用于可广泛应用于冶金、铸造、钢铁和
有色金属等行业，在汽车制造、船舶、机电设备等领域的零件、产品工艺研发方面都有广泛的应用。全自动超大尺寸金属构件原位分析系统 0PA-1000，可分析构件尺寸长x宽为 1000mmx500mm，突破传统的以点分析代表表面分析、以小区域结果代表整体构件性能的局限，对构件平面表面实现全覆盖表征，实现对材料整体的成分和夹杂物分布分析表征。构件采用仪器系统内的CNC自动铣削功能，铣削出具清晰纹路的平整平面，完成前处理过程，通过上位机软件设置扫描区域、固定光谱仪分析高度，上位机软件自动编辑运动测试G代码并发送测试指令，采集系统开始采集PMT的光谱强度信号，强度信号通过采集系统返回到上位机软件，软件解析强度信号转变为浓度信号，所得到的测定结果以二维图、三维图和统计图的形式将样品表面的偏析、夹杂的信息展现出来。
技术参数：
巴邢一龙格架法，光栅焦距 500 mm
高发光全息光栅，刻线为2700条/mm
谱线范围:160 nm~650 nm色散率
一级色散率:0.74 nm/mm
二级色散率:0.37 nm/mm
分辨率:优于 0.01 nm
标准检测通道数量:15个
仪器特点：
1、全自动的加工扫描系统，采用分析加工分体式结构;
行程范围:X轴1200mm;Y轴510mm;Z轴560mm;w轴560mm
移动速度:1mm/min 24000mm/min
位置精度:双向定位精度(mm)X轴 0.016/0.010;Y/Z/W轴 0.012/0.010
双向重复定位精度(mm)X轴 0.008/0.006;Y/Z/W轴 0.008/0.006
切削进给速度(mm/min):3-15000
工件重量:承载能力(均布)900kg;
2、可分析金属构件尺寸 1000*500mm;
3、采用 PMT采集系统，根据分析需要，可更换适配的分析通道，分析通道数可为 19;
4、可根据金属构件的平面构型，选择不同的扫描形式:方形、圆形、米形、扇形、异形等;
5 、自主研发整套软件，设计友好，操作简便，可同时控制、接收和处理多个 PMT 多个信号通道;
6 、软件自动解析光谱强度信号，将其转变为浓度信号，所得到的测定结果4
二维图、三维图和统计图的形式将金属构件表面的偏析、夹杂的信息展现出来
7、软件实时监控运行状况，具备远程控制和交互诊断的功能
