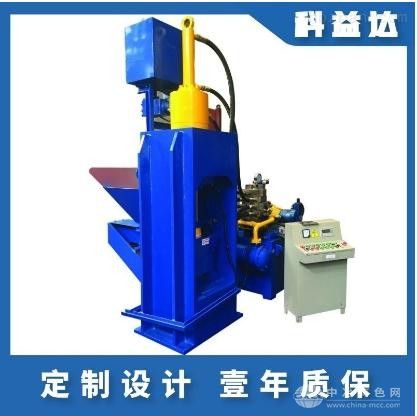

钢屑屑饼机
设备型号：Y83-315
设备功率：30KW
设备产量：1-1.5吨/时
设备价格：15万元
功能介绍：钢屑屑饼机又叫钢屑压饼机,用于铝合金型材厂,铸钢件厂,铸铝厂,铸铜厂等,用于钢屑的冷压成型工艺，成品为3-10公斤圆柱形,密度可达5 ~ 6t/m³,我们介绍下设备结构,技术参数及注意事项.
一、设备简介
钢屑屑饼机又叫钢屑压饼机，用于铝合金型材厂、铸钢件厂、铸铝厂、铸铜厂等，可用于将铝屑、废钢、铁屑、废铜等压制成饼块，采用冷压成型工艺，成品为3-10公斤圆柱形块，便于运输和铸造，密度可达5 ~ 6t/m³;该产品可根据客户要求定制，设备零件采用国产或进口液压和电气元件，具有自动送料、自动压制成型等工艺。
二、技术特点
1、钢屑屑饼机采用液压驱动，运行平稳，无振动;
2、基础设施简单，安装不需要地脚螺丝;
3、采用PLC控制，用户可选择手动或自动操作;
4、可根据用户要求增加自动送料机构;
5、设备采用全自动成型工艺，压饼尺寸可根据客户要求定制。

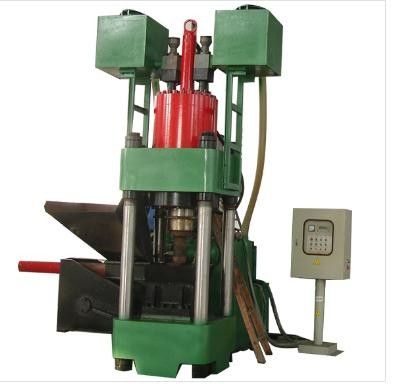

三、设备结构
钢屑屑饼机由主机、液压站和控制柜三部分组成，具体详情如下：
1、主机
由机架、主液压缸、推进液压缸、底部液压缸、配套模架、压头等组成;
框架由上下横梁和立柱组成，上下横梁都是整体铸钢件，上梁和下梁通过内外螺母与四根立柱连接，以承受工作过程中的张力;
主液压缸消除了铸钢件，消除了安全隐患，确保设备的使用寿命和安全;配套模架、模具、压头等为高强度耐磨钢，可快速更换;模具前端配有耐磨冲头，便于拆卸和安装，延长了使用寿命;相关零件在必要位置经过特殊硬化或锻造;
2、液压站
由电机、液压泵、泵保护装置、专业控制阀组和连接压饼机管路系统组成，设计合理，质量稳定;配备冷却系统，防止设备因油温过热而持续工作;
3、控制台
由电气系统和plc控制系统组成，配有可调节的文字显示，动作顺序和每次动作时间完全由PLC系统控制，可由操作人员随时调节，方便快捷，易于理解。
四、设备技术参数
型号饼块尺寸(mm)饼块密度(T/M3)块重(Kg)班产(吨)功率(Kw)
Y83-315-1、Φ100-120、4.2-5.5、2-4、8-10、30
Y83-400-1、Φ110-140、4.2-5.5、3-5、10-12、30
Y83-500-1、Φ120-150、4.5-5.5、5-8、16-20、37
不同厂家设备型号不同，我们一般是根据饼块密度与产量来确定设备，以上是我们推荐的几个热销款钢屑屑饼机。
五、相关注意事项
1、油泵的进油口装有过滤器和软连接，以过滤油中的杂质，减少对管道的振动;
2、高压油管和焊接工艺要确保避免管道焊接;
3、在充液阀的吸油口安装阀口和软接头、
4、将高压球阀安装在油泵的高压油管上，并牢固固定管道，避免管道振动，如果每个泵都有独立的回油，回油管配有高压球阀;
5、高压管道的连接法兰应与插入式大直径法兰焊接;
6、充液罐与主油箱之间的回油管道从高处布置，避免回油不畅，加注油箱的放油阀(直径DN40)与主回油管连通;
7、推块缸和布料缸的电磁阀应选用大直径阀体，以提高速度;
8、滑块润滑泵和管道应加以保护(保护板和保护管)，以防损坏;
9、钢屑屑饼机顶部的管道和阀块应布置合理，便于检查和维护，阀块安装在充液阀上，固定支撑应牢固;
10、充液阀顶部应有一个倾斜的角度，便于废油的回收，上平面的回油管应密封;
11、在充液阀支架斜筋位置加防护隔热板;
12、主油箱和充液箱的底面应有一个倾斜角，便于清洗油箱，油管口应加强磁性;
13、压饼机顶部应有足够的维护空间，必要时应安装维护平台;
14、管卡应固定牢固，管道法兰布置合理，便于维修;
15、主油缸的密封选用V型密封;
16、保证整个设备的装配质量，运输过程中进行清洗和密封;
17、设备滑块下平面与工作台上平面之间的所有零件，如模具、垫板、推板和推缸由厂家生产。
