气动单轨吊

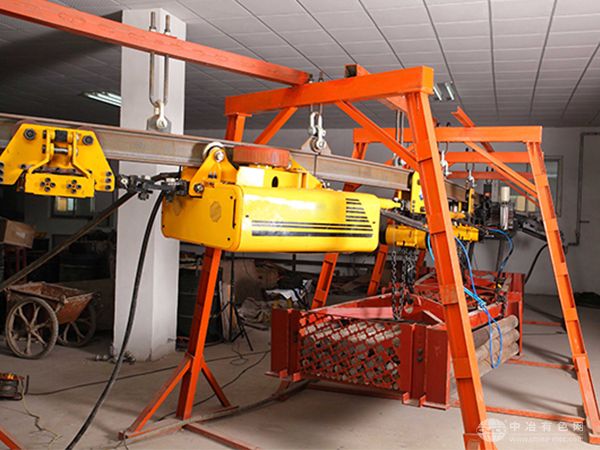

QDDC气动单轨吊产品介绍
气动单轨吊主要用于煤矿井下综采工作面上下端头超前支护巷道的物料、器材、和小于五T重量设备部件的运输,还可在井下其它需要较短距离运输的地点安装使用，特别适用于瓦斯含量高等矿井。
QDDC气动单轨吊车特点：
其一、无电火花产生，彻底解决了起重设备的防爆问题。
适用于： Ⅰ 区危险场所，含 ⅡC ，T4 组及以下。
其二 体积小、轻便，重量为其它同载能力设备的 1/3～1/8。
其三、 无尾气污染、无高压管道、为普通工业气压 0.5MPa。
其四、 可在水平、弯道、俯仰等多种复杂环境中自如工作。
QDDC气动单轨吊车功能
气动单轨吊车是以压缩空气为动力，推动气马达高速旋转，经变速<降低转速>增大了扭矩后带动驱动夹紧轮旋转，沿吊轨立面滚动，可随轨道水平、转弯、上下俯仰行进。它主要由辅助刹车装置部件、联接体、牵引装置部件、气路控制系统、 滑动小车、 气动葫芦等部分组成。
这六部分有序的巧妙构成，了产品安全有效的运行。它们各自的功能是：
1 辅助刹车装置部件是气动单轨吊车运行中除马达内部主刹车以外的一种补充刹车装置。
2 联接体是牵引车、滑动小车、连杆的有效柔性联接关键部件;连杆是控制滑车、牵引车之间距离长短的联接件。
3 牵引装置部件是拖动整个气动单轨吊车前后运行的动力机构。
4 气路控制系统是实现牵引车机构前进、后退、刹车指令控制系统。
5 滑动小车是承载重量且随轨道运动的一种小车。
6 气动葫芦是吊起重物的一种执行机构。
|
项目 |
主要技术参数 |
|
大牵引力（kN） |
20 |
|
大运行速度（m/min） |
11 |
|
大适应坡度（°） |
15 |
|
轨型 |
I140E |
|
小转弯半径 |
水平（m） |
|
4 |
|
|
气马达 |
|
|
型号 |
QDH1.5/2-0 |
|
功率（KW） |
2×2.8 |
|
工作压力（MPa） |
0.4-0.63 |
|
额定压力（MPa） |
0.5 |
|
耗气量（m |
|
|
3 |
/min） |
|
5.6 |
|
|
单轨轨道可调角度 |
±3°/2m |
|
水平大吊运质量 |
（kg） |
|
6000 |
或 |
|
10000 |
|
|
操作方式 |
手控 |
|
主机质量（kg） |
396 |
