CTS-08PC 多通道超声探伤机
CTS-08PC能将自动探伤整个过程的探伤情况、测厚记录(包括工件位置等)以连续流线记录图的形式记录下来，使用户能更方便的看到整个工件的缺陷分布图和厚度变化情况，并根据报警情况自动判断探伤结果，减轻探伤工的劳动强度，同时能通过手工或自动的方式储存记录，作为以后的验收依据，并能进行检索和打印输出。
产品介绍

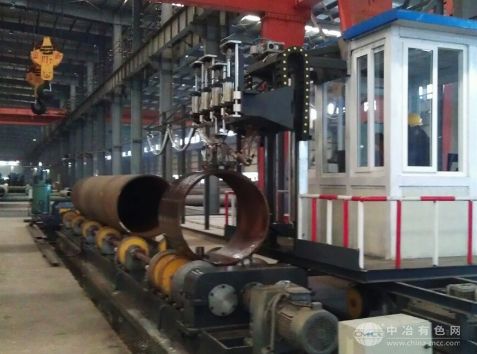

CTS-08PC多通道超声探伤机是一套8通道的超声检测系统，也可以说是CTS-8006的升级替代产品，配合不同的机械传动装置，可实现对钢管、钢板、机械零件等的自动化超声探伤。该系统能将自动探伤整个过程的探伤情况、测厚记录(包括工件位置等)以连续流线记录图的形式记录下来，使用户能更方便的看到整个工件的缺陷分布图和厚度变化情况，并根据报警情况自动判断探伤结果，减轻探伤工的劳动强度，同时能通过手工或自动的方式储存记录，作为以后的验收依据，并能进行检索和打印输出；另外能根据探伤结果自动进行汇总统计，形成统计报告，方便以后的数据管理。
功能特点
满足《GB/T 5777-2008 无缝钢管超声波探伤检验方法》的探伤要求。
各通道可根据需要调整为内外伤的探测或者壁厚的测量。
各通道都可独立调节增益、范围、移位、闸门等常用探伤参数。也可按通道进行归一化设置，以节约操作时间。
利用两个接近开关的状态组合自动判断探伤的开始与结束，并利用两个接近开关间的距离自动校准编码器的测量距离。
检测过程如有发现缺陷，则报警器立即进行报警输出，同时可以进行回退确认，设定管头管尾不报警。
8个通道的A扫图和通道记录图、综合记录图、测厚图同时显示，探伤结果直观清晰。
探伤记录和统计报告自动生成。
探伤记录能进行回放及打印输出。
性能指标
通道数 8通道
激励方式 方波激励，-300V可调，宽度可调，步进10ns，边沿≤12ns
重复频率 最高每通道2KHz
阻尼 400/80Ω
增益范围 0.0-110.0dB，步进0.1dB、1.0dB、2.0dB、6.0dB，或直接输入增益值
采样率 100MHz
检波 全波，正半波，负半波，射频
工作方式 单收发，可通过选件扩展为一发一收
检测范围 纵波：钢2～10000mm
抑制 1～90%
水平线性误差 ≤0.4%
垂直线性误差 ≤4%
动态范围 ≥30dB（配用2.5P20探头）
灵敏度余量 ≥56dB（配用2.5P20探头发现距探测面200mm的Φ2平底孔）
分辨力 ≥30dB
闸门 1个界面波跟踪闸门G，2个探伤闸门A/B
系统工作温度 -10～50℃
测厚精度 0.01mm
周向灵敏度差 ≤4dB
信噪比 纵横向各通道L2级别的人工伤上反映的信号和噪声幅度的差值≥10dB
漏误报率 ≤1%
管端探伤盲区 ≤20mm
系统稳定性 2h≤2dB
