TOFD成像超声设备

TOFD成像超声设备

229
规格/型号:CTS-1008plus
品牌:汕头超声
应用领域:检测设备
产地:广东 - 汕头
厂家/供应商:广东汕头超声电子股份有限公司
咨询电话::0754-88250577(请说明信息源自“中冶有色网”)
更新时间:2025-03-31
级别:待认证

TOFD成像超声设备说明介绍

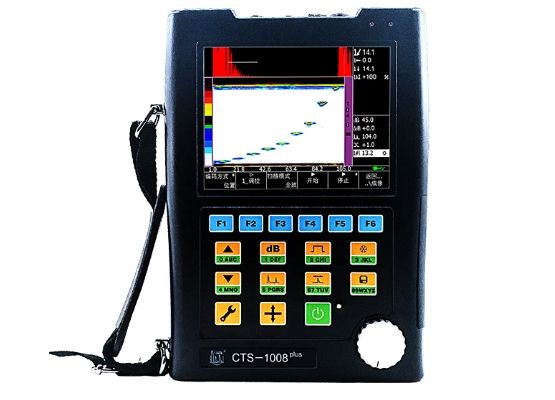

CTS-1008plus TOFD成像超声设备

CTS-1008plus TOFD成像超声设备


目前国内唯一掌握TOFD探头、TOFD仪器及配套扫查架自主设计、制造的厂家。经大量的测试对比,其性能和功能极具竞争力,充分体现了设备成套设计和制造所带来的先进性和优越性。

产品介绍
CTS-1008plus便携式超声探伤仪成功地将常规PE检测的高级性能和TOFD成像检测技术完美结合在一起。其常规PE检测支持通用的脉冲反射式超声探伤,性能优异、功能强大实用、具备多种高级性能和支持多种检测标准及应用;而TOFD成像检测技术则是利用超声衍射时差技术工作,配备本公司研制的复合材料探头,对缺陷具有检出率高,定量定位精度高,检测简单快捷,检测效率高等特点;同时该款仪器还可以外接多款扫查设备:SCQcscan-1、SCQtofd-1、SCQtofd-2,支持B、C、D等多种成像方式。整机重量仅1.4kg,是目前国内重量最轻的TOFD检测仪,完全满足您便携式移动检测及各种特殊检测场合的作业需要。

功能特点

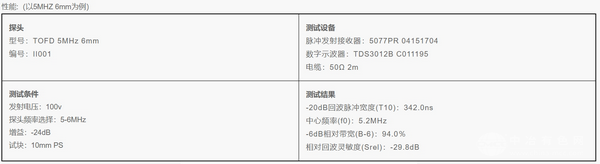

TOFD成像技术(详情见技术参数)。

支持常规PE扫查后,TOFD复核、精确测量缺陷尺寸和轮廓,评估缺陷特性及走向;支持TOFD成像后,常规PE确认。

测量分辨率0.1mm,最小显示范围2mm。

工作频率0.5-20MHz,灵敏度余量高达62dB,低频更有更佳的信噪比。

高亮度、高分辨率(640x480) 彩色TFT液晶显示屏,实现最佳的读测结果,国内手持仪器无出其右。

带有调节选项的高性能脉冲方波发生器,和探头实现最佳的匹配(可实现无感线圈探头的优良激励)无论是检测高衰减材料还是薄工件均能带来最优的性能。方波发生器电压极性可提供正、负两种,亦可同时提供负方波和负尖脉冲。

体积小,重量轻,电池供电,可连续工作6小时以上。

具备LAN网络接口,实现数据的远程传输及仪器控制。当仪器做为方波发生器时,可提供对仪器参数的控制。

两维增量型编码器接口,实现精确的位置检测成像(B、C、D扫)。

同步模拟RF波形输出,输出阻抗50Ω,可做为数据采集及探头测试的信号源。

高速USB接口,可外接U盘实现数据的存储和转存;外挂鼠标能实现对图像化检测结果实现精确的分析。

内置充电功能;电池、直流供电自动检测显示;充电、供电自动切换,充电温度双重保护;应用户需求可配外置充电器。

多种软件功能覆盖检测的方方面面;独特的、独创性的键盘及万能旋钮调节方式,使探伤倍感轻松无忧;人性化的菜单设计、多种输入法输入方式、中英文语言菜单等。

自动测试探头频率、自动优化方波宽度,实现探头和仪器的最优配合。

图像化厚度报警功能、波形连续存储功能及多种波形测量模式。

自动测量仪器指标功能及波峰自动搜索功能。

报警时闸门内波形颜色改变、DAC曲线报警颜色提醒、DAC曲线自动延伸。

增加API 5UE 和 AWS D1.1功能。

CTS-1008plus TOFD成像超声设备

CTS-1008plus TOFD成像超声设备
