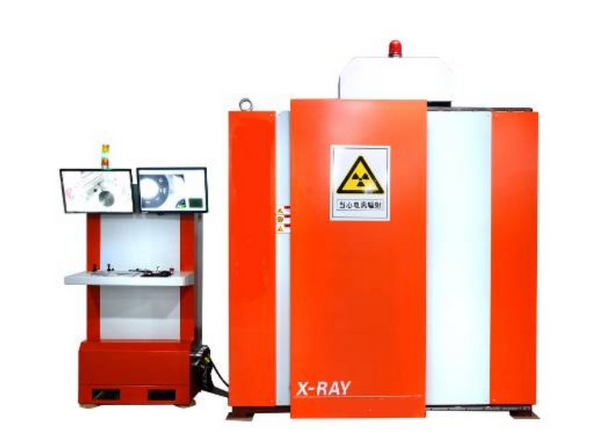

DSS-SX980汽车零部件X射线实时成像检测机
DSS-SX980汽车零部件X射线实时成像检测机是一款高性能的工业检测设备，专为汽车零部件、
铝铸件、铁铸件、五金制品及耐火材料的检测而设计。该设备具备高分辨率、高清晰度的成像能力，系统高度集成，操作简便，提供卓越的检测图像质量，并确保设备运行安全。其人性化软件设计易于操作，支持CNC编程控制，能够自动识别缺陷并进行判断，显著提高检测效率。设备外观尺寸为1720mm×1549mm×2470mm，重量为3.5吨，整机功率为6kW，最大穿透力为100mm（铝）/20mm（铁），检测范围为Φ500×800mm，载重量为50kg，适用于5-40°C、湿度≤80%的工作环境，安装电源为三相五线制380V，辐射剂量符合标准（≤1uSv/h）。X射线发生器具备160kV管电压、480W功率和0.5mm焦点尺寸。探测器成像面积为145mm×145mm，分辨率为3.0LP/mm，像素矩阵为3072×3072，像素大小为139μm，帧率为9fps（1×1）和30fps（2×2）。软件功能强大，支持图像处理和测量，具备多种附加功能，如C型臂五维检测机构、伺服步进电机驱动、
铅门防夹功能及连锁保护等，确保操作安全便捷。此外，设备还预留工业云接口，支持数据及图片实时上传，具备可追溯性和大数据分析能力。
产品特点：
●覆盖广泛的部件检测；
●高分辨率，高清晰度；
●系统高度集成，使用方便；
●的检测图像质量；
●设备运行安全保障；
●多用途，可自定义工装夹具；
●人性化软件设计，易于操作；
●根据客户需求定制，提供解决方案；
●全网售后服务平台；
●云平台，大数据，追根溯源；
●CNC编程控制，效率高；
●缺陷自动识别，自动判断
产品用途：
●铝铸件、铁铸件；
●汽车零部件；
●五金制品、耐火材料。
系统参数
外观尺寸1720mm*1549mm*2470mm(L*W*H)
设备重量3.5T
整机功率6KW
更大穿透力（AL）100mm/20mm
检测范围Φ500*800mm
载重量50kg
工作环境5-40°≤80%HR
安装电源三相五线制380V电源
辐射剂量≤1uSv/h
X射线发生器
管电压160kV
功率480W
焦点尺寸0.5mm
探测器
成像面积145mm×145mm
分辨率3.0LP/mm
像素矩阵3072×3072
像素大小139μm
帧率9fps（1×1）30fps（2×2）
软件功能
图像处理
亮度、对比度调节；帧数叠加；窗宽窗位调节；图像增强、滤波、锐化、反色、浮雕及气泡测算；移动、放大、缩小；显示图像缩放比例；显示当前鼠标所在图像坐标及灰度值
图像测量
距离、半径、多边形、角度测量；箭头和文字标签；保存处理后图像
其它
设置相机旋转画面；曝光时间；静态、动态图像显示、保存，视频显示、保存
附加功能
CNC可编程控制，节省批量工件的检测时间
C型臂五维检测机构，无死角检测
伺服步进电机驱动，机构运行平稳
铅门有防夹功能及连锁保护，保护设备及人生安全
电气接头快速连接及防呆设计
稳压、隔离、滤波、接地等保护功能齐全
预留工业云接口，数据及图片实时上传，具备可追溯性及大数据分析（选配）
