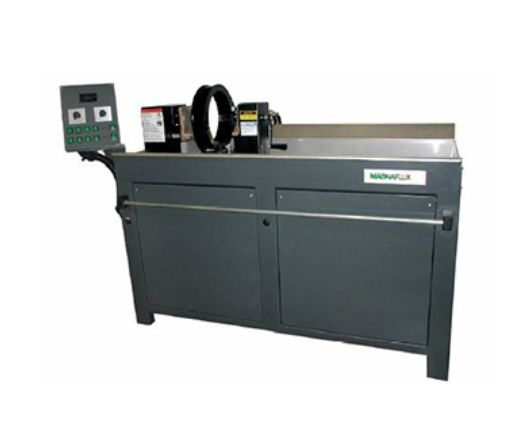

A系列单相磁粉探伤机
产品介绍
美国磁通的A系列，AD系列和ADH系列产品是我们最为经济的标准湿法卧式磁粒探伤设备。这些设备可以充分利用磁粉的流动性来检测工件表面和近表面缺陷；除了A-2040机型外，其他机型都具有交流或直流的多种激磁方式。这些设备都具有二组独立的输出，分别建立周向或纵向磁场。同时，激磁时间可调，使缺陷显示更为明显。
功能特点
● 配有交流和单相直流输出的切换开关（A-2040机型除外）
● 实态电路
● 快速断电功能
● 框架及槽体的保固期为5年
● 零件部分保固期为3年
选用配置
● 检视幕
● Mod4 AC--4000安培交流输出的衰减式交流退磁机*
● Mod6 AC--6000安培交流输出的衰减式交流退磁机*
● 反向直流退磁机，可减少工件的剩磁，强化切削或焊接等后续工序；
● 复式掌控按钮（取代脚踏开关）
● 红外线布幕，用于保护操作人员安全；
● 旋转式触头（承载300磅）；
● 自动磁浴可达20英寸；
● 外接绕线的辅助输出接口；
● 低电流选配
● 脉冲功能（仅限于CD-2000和CD-2100）
* 退磁机配置仅适用于长型和超长型设备
型号被测工件长度外观尺寸槽体容积
标准型54″（137cm）89″×41″×61″25加仑（95L）
加长型102″（259 cm）133″×41″×61″37加仑（140L）
超长型146″（371 cm）177″×41″×61″60加仑（235L）
快速断电
使用三相全波直流对工件进行激磁时,设备具备快速断电功能是极其必要的。简单地说， 快速断电是一种即定的功能， 是用来测量在感应（线圈）激磁时，磁场的消减速度。用直流感应电流对工件进行激磁时,工件的磁性主要来自于激磁开始和结束的瞬间。感应磁场的水平由磁场的变化率直接决定。通过限定和测量激磁结束时的消减率，便可确保被测工件处于稳定的感应磁场中。稳定的感应磁场是复检的前提条件。
磁粉的流动性
磁粉的流动性是一个专业术语，用于解释在检测过程中，磁粉在被测工件表面流动的情况。磁粉的流动主要是重力作用的结果。当磁粉在工件表面流动时，有裂纹的地方会产生磁漏，并吸附住一定量的磁粉。电流的交变，磁粉会开始振动，从而形成第二次流动。这种振动源于磁场的磁滞曲线摆动。在交流磁场中，磁场的摆动比较明显，而在直流磁场中，例如使用电池供电，随着电流的趋于平稳，振动逐渐减小。
磁粉的振动加剧了磁粉在工件表面有磁漏地方的聚集，从而更为明显的显示出裂纹的位置。由于有了磁粉的振动，在交流磁场和半波直流磁场中，磁粉会具有较好的流动性，而在单相全波直流磁场中，可以产生较强的激磁能量。总之，磁粉的流动性越好，所能够显示出的裂纹就越细小。
型号规格
AD-2045型
● 4000安培交流输出和5000安培单相全波直流输出
● 两组输出——接触式和内径为12″的标准线圈
● 可选208V或更高的工作电压
● 可选用内径为16″，20″和25″的标准线圈
ADH-2045型
● 4000安培交流输出和5000安培单相半波直流输出
● 两组输出——接触式和内径为12″的标准线圈
● 可选208V或更高的工作电压
● 可选用内径为16″，20″和25″的标准线圈
ADH-2066型
● 6000安培交流输出和6000安培单相半波直流输出
● 两组输出——接触式和内径为12″的标准线圈
● 可选380V或更高的工作电压
● 可选用内径为16″，20″和25″的标准线圈
A-2040型
● 4000安培交流输出
● 两组输出——接触式和内径为12″的标准线圈
● 可选208V或更高的工作电压
● 可选用内径为16″，20″和的标准线圈
技术参数
型号设备类型更大输出 电流（A）更大夹持 长度（mm）备注
A-2030湿法卧式磁探机3000，AC1370单向输出，夹头或线圈
A-2030L湿法卧式磁探机3000，AC2590单向输出，夹头或线圈
ADH-2045湿法卧式磁探机4000，AC 5000，HWDC1370单向输出，夹头或线圈 两种电流任选
ADH-2045L 湿法卧式磁探机4000，HWDC2590单向输出，夹头或线圈 两种电流任选
AD-2045 湿法卧式磁探机4000，AC 5000，FWDC1370单向输出，夹头或线圈 两种电流任选
AD-2045L 湿法卧式磁探机4000，AC 5000，FWDC2590单向输出，夹头或线圈 两种电流任选
退磁机
型号设备类型安匝数开口尺寸（mm）备注
S-66连续工作线圈4600150×150台式或导轨小车式
S-1212连续工作线圈7500300×300台式或导轨小车式
SB-1416间歇工作线圈8000或12000360×410台式或导轨小车式
SB-1619间歇工作线圈8000或12000410×480台式或导轨小车式
SB-2824间歇工作线圈8000或12000710×610台式或导轨小车式
