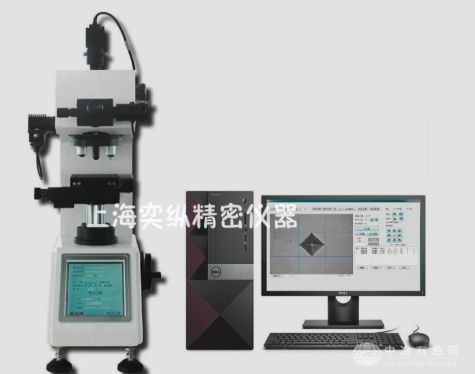

YZHV-50ZXY全自动维氏硬度计系统
产品特点
1. 配备XY双轴自动载物台，被测样品XY方向自动移动, 硬度计自动转塔、Z轴自动对焦测量。
2. 硬度计回转塔台上同时装有10倍，20倍两个不同倍率高清测量物镜, 电脑系统上放大倍率高达300倍和600倍，可以依需要用低倍率进行大范围的试样轮廓扫描或高倍率精确硬度测量。
3. 通过内置步进马达控制的自动XY位移大载物台150*150mm, 自动移动范围50*50mm，通过鼠标点击控制自动移动, 多样性的控制模式, 定位精度高（重复定位精度2微米以内）, 重复精度好, 移动速度快, 效率高。
4. 高级版硬度控制测量软件可控制硬度计硬件操作,软件可以控制光源系统亮度自由调节。
5. XY双轴自动载物台的双向移动，备有安全装置, 可以有效避免误操作时对机器的损伤。
6. 本机配备用内置式高清工业级500万像素摄像机（内置式），大尺寸
芯片采集，图像采集装置反映速度快, 自动测量精度高, 重复性好, 有效提高硬度测量的效率及精度。
应用范围
1、碳钢、不锈钢，合金材料、
有色金属，轴承、锻件，紧固件等零件硬度测定等；
2、适用于陶瓷材料、金属陶瓷、复合陶瓷、氧化锆陶瓷、
氧化铝陶瓷材料硬度测定。
3、适用于金属热处理淬火零件、齿轮零件、电机零件、金属渗碳氮化零件维氏硬度测定；
产品描述
YZHV-50ZXY全自动维氏硬度计测量系统是上海奕纵精密仪器有限公司生产的一款高端型全自动维氏硬度计，此硬度计实现了XY双轴载物台自动移动，Z轴自动聚焦测量，软件自动控制测量，无需人工手动调整XY载物台，通过高级版硬度图像控制测量软件可以在电脑中实现对XY双轴载物台的自动移动控制，软件可控制硬度计自动加载，自动卸载，自动转塔（镜头和压头自动转换），软件对光源系统的亮度可进行自由控制调节等功能。硬度计主机采用8寸超大触摸屏显示和控制，同时配有10X和20X两只高清镜头，光学放大100X和200X,在电脑上总放大倍率高达约600X左右。本机主要用于各种高光洁度金属工件和陶瓷材料的维氏硬度测定，例如：金属热处理工件，碳钢、合金钢、不锈钢、锻件、碳化钨，有色金属，陶瓷材料等，软件自动生成测试报告，可打印数据和图像、进行数据统计分析，生成曲线图等功能。
技术参数
产品名称：全自动维氏硬度计（测量系统）
产品型号：YZHV-50ZXY
厂家/品牌：上海奕纵精密仪器有限公司（YZJINGMI）
载荷11档力：1.0 Kgf (9.8N)、2.0Kgf(19.6N)、2.5Kgf(24.5N)、3.0Kgf(29.4N)、5.0Kgf(49.0N)、10.0Kgf(98.0N)、15.0Kgf(147N)、20.0Kgf(196N)、30.0 Kgf (294N)、40.0Kgf(392N)、50.0Kgf(490N)，共计11档试验力，电动切换。
执行标准：GBT4340.1，GBT4340.2，ASTM_E92
加载方式：自动加载/保载/卸载
测量目镜：数字式测微目镜10X
物镜：10X, 20X（双测量物镜）
总放大倍率：光学放大倍率100X,200X（在电脑中系统放大倍率高达500X左右）
硬度测量范围：5-4000HV
旋转塔台机构：物镜—压头—物镜自动切换旋转（自动转塔）
加载速度：50mm/s
保载时间：0-99s任意设定
测量分辨率：0.01μm（超高分辨率）
操作面板功能：主机采用超大触摸屏显示、触摸控制无需按键:保载时间 / 灯光增强-减弱 / 转换标尺 / 塔台旋转（自动转塔台）/ 数据清除, 显示 D1值 / D2值 / HV /硬度值 / HRC转换值 / 测试次数等
X-Y双轴自动载物台：大尺寸150X150mm，移动范围50*50mm，XY轴双轴自动移动
（通过高级版硬度图像控制测量软件控制XY载物台自动移动）
载物台升降样品最大高度：可检测样品的最大高度160mm
（自动XY双轴工作台）
样品最大深度：160mm
通讯接口：RS232C/USB
主机数据输出：D1值、D2值、HV硬度值、载荷值、统计数据等
光学功能：采用平场消色差物镜，图像更清晰。视场照明可调，亮度等级可设定有0-9等10种亮度等级可设定；
LED光源系统：12V-50W LED冷光源系统
