涡流阵列检测仪

232

规格/型号：OmniScan MX EC

品牌：丰赫佳业

应用领域：检测设备

产地：上海 - 上海

厂家/供应商：上海丰赫佳业检测技术有限公司

咨询电话:：13761118001（请说明信息源自“中冶有色网”）

更新时间：2025-03-05

级别：待认证

涡流阵列检测仪说明介绍

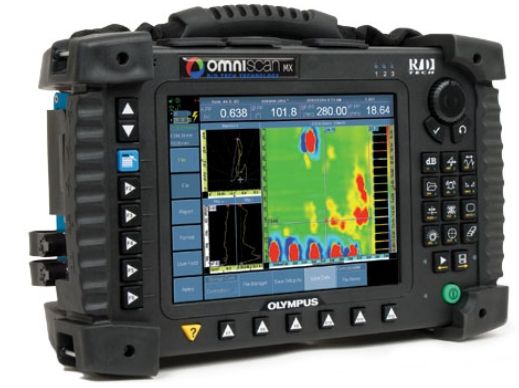

OmniScan MX EC涡流阵列检测仪

产品概述：

涡流阵列技术（ECA）以电子方式驱动同一个探头中多个相邻的涡流感应线圈，并解读来自这些感应线圈的信号。通过使用多路技术采集数据，可避免不同线圈之间的互感。

型号说明

OmniScan MX ECA涡流阵列检测

涡流阵列技术

涡流阵列技术（ECA）以电子方式驱动同一个探头中多个相邻的涡流感应线圈，并解读来自这些感应线圈的信号。通过使用多路技术采集数据，可避免不同线圈之间的互感。

OmniScan® ECA检测配置在桥式或发射-接收模式下可支持32个感应线圈（使用外部多路器可支持的感应线圈多达64个）。操作频率范围为20 Hz～6 MHz，并能选择在同一采集中使用多频。

涡流阵列的优势

同单通道涡流技术相比，涡流阵列技术具有下列优势：

l 检测时间大幅度降低。

l 单次扫查覆盖更大检测区域。

l 减小了机械和自动扫查系统的复杂性。

l 提供检测区域实时图像，便于数据的判读。

l 适用于对那些具有复杂几何形状的部件的检测。

l 改进了检测的可靠性和检出率（POD）。

涡流阵列探头

Olympus NDT制造的R/D Tech® ECA探头可适用于广泛的应用领域。根据缺陷的不同类型或者被测工件的形状，可以设计出不同的探头。标准探头可检测如裂纹、点蚀等缺陷，以及多层结构中如裂纹及腐蚀等近表面的缺陷。

传感器之间的多路转换技术。

涡流阵列探头可以省掉两轴扫查中的一轴，使涡流设置具有更大的灵活性。

探头可以做成不同的形状和尺寸，以更好地适应检测部件的外形。

用于腐蚀检测的发射-接收探头可以探到铝材料中6毫米（0.25英寸）的深度。

用于表面裂痕检测的发射-接收探头以及一个可选编码。

用于表面裂痕检测的探头。

涡流阵列软件

简单的数据采集和分析显示

l 采集模式显示分析模式显示

l C扫描视图中的数据采集，可快速有效地检测缺陷。

l 分析模式下的数据选择，可在阻抗图和带状图中浏览信号。

l 波幅、相位和位置测量。

l 可调彩色调色板。

l 大尺寸阻抗平面图和带状视图，与常规单通道ECT探头检测相适应。

校准向导

l 分步进行。

l 一组中的所有通道可被同时校准，每个通道各有自己的增益和旋转。

l 波幅和相位可以根据不同的参考缺陷设定。

报警

l ３个报警输出可将指示灯、蜂鸣器和TTL输出组合到一起。

l 可以在阻抗图中定义不同的报警区形状（扇形、长方形、环形等）。

自动探头识别和配置

l 探头被连接后，C扫描参数和多路器的顺序即可被自动设置。

l 频率范围保护可避免损坏探头。

分析模式下的求差工具

该功能可去除在相邻通道间的提离变化。

实时数据处理

l 实时数据插值可以改进缺陷的空间显示。

l 使用两个频率，可生成一个MIX信号，以去除干扰信号（如：提离、紧固件信号等）。

l 数据处理可以选用高通、低通、中值和平均滤波器。下图为一个应用实例：在搭接处边缘检测出裂纹，因为该处厚度出现急剧的变化。经滤波的数据可以改进检测效果，特别是对小裂纹而言。

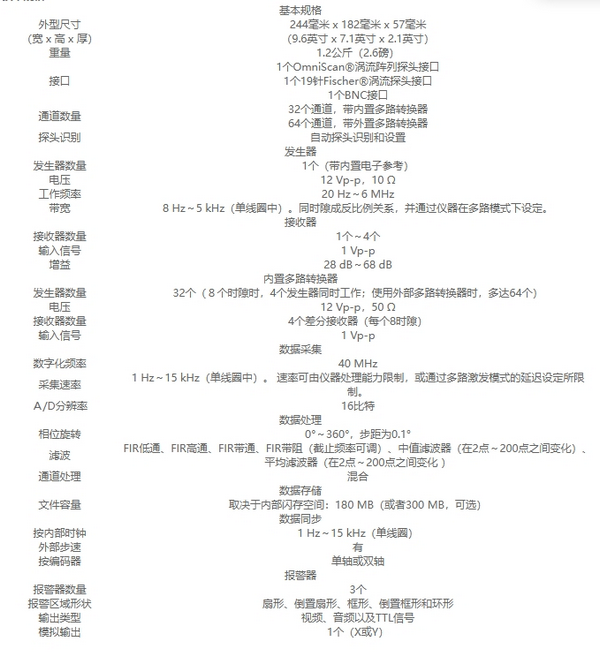

技术规格
