产品简介:

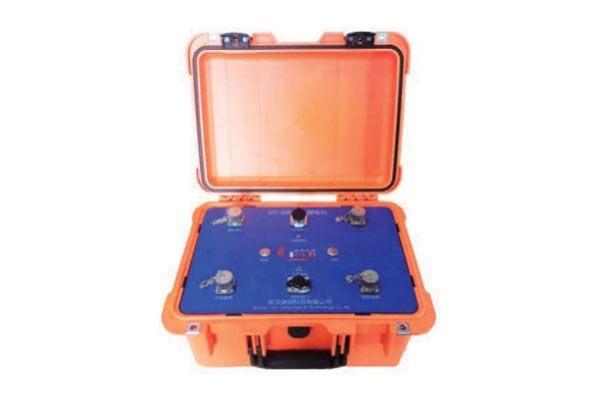

GT-sIP 频谱激电仪是武汉捷探科技有限公司独立研制的新型频谱激电探测系统。该系 统可发射多频段伪随机电磁信号,采用多测道轴向偶极-偶极装置接收,利用频率域相关辨 识法提取地下介质的频率域激电响应,并基于 core-core 模型反演,获取地下介质的激电特征。
该系统与常规电法设备相比具有横纵向分辨率高、抗干扰能力强、信息量更丰富、解释 更准确等特点; 与国外同类型产品相比具有装备轻便、工作高效、成本低廉等特点。
产品用途:
。金属与非金属固体矿产勘探;
。煤田采空区探测;
。地热田勘查;
。岩溶、空洞、断层、破碎带等不良地质体探测;
。地下水调查;
。水库、河流坝堤渗漏及空洞探测;
。滑坡、地陷等地质灾害勘查;
。考古;
产品特点:
。高密度测点布置、高精度异常识别、高效率数据采集。
。勘探深度大,目标层深度可变, 有效探测范围 0~400m。
。发射伪随机多频波, 抗工频干扰、杂散电流能力强,极大地提高了城市电法勘探的效果。 。具备设备自检, 随时掌握仪器工作状态。
。特有新型专用不极化电极, 极差小, 抗干扰能力强。
。反演算法科学, 参数多(）,极大提高对异常的综合解释能力。

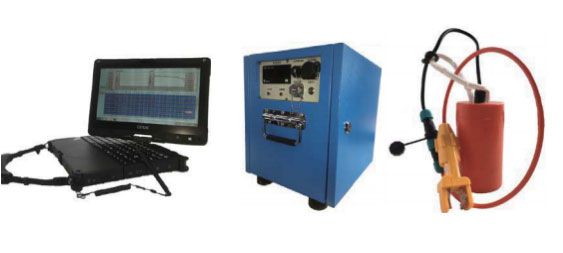

性能参数：
型号
GT-
主控机
主控单元
Windows 系统,军用笔记本操控
存储容量
1T
供电模式
主机内置高性能锂电池, 供电时长超过 72 小时
电压测量范围
±30V
测量精度
Vp>5mV 时,士0.1%; Vp<=5mV 时, 士0.05%
电流测量范围
5A
电流测量精度
±0.05%
50Hz 工频压制
100dB
工作温度
-20C ～ +55C
体积
340x210x250mm
重量
3.5kg
发射机
发射机最大功率
3kW/5kW/10kW 可选
发射电压
100~600V (可定制 1~1000V)
有效供电电流
0.5~5A
最大勘探深度
>400m
工作温度
-20C ～ +55C
体积
350x300x350mm
15kg
sIP 频谱激电仪
重量
工程案例：

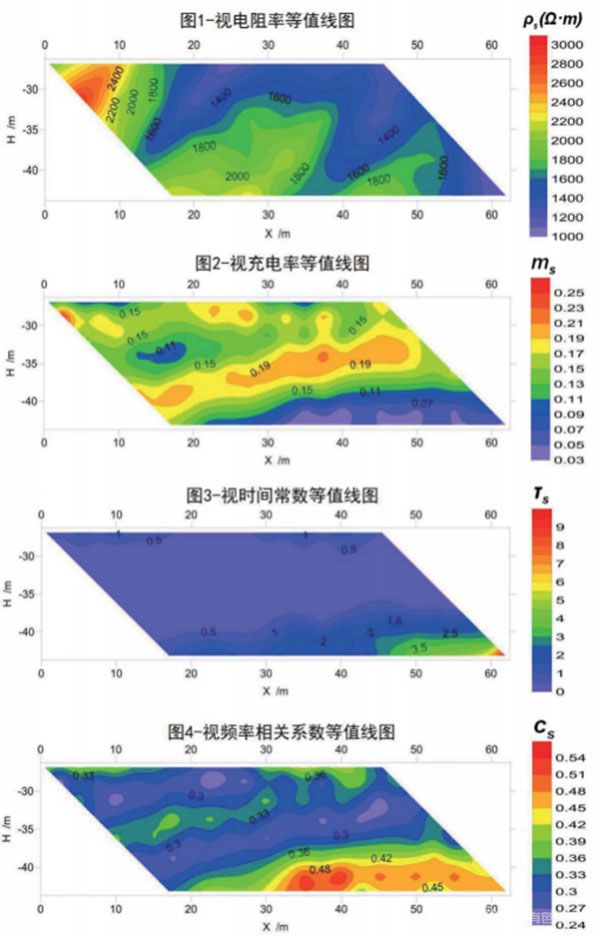

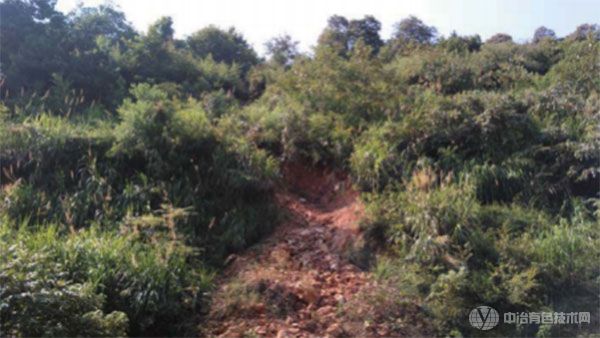

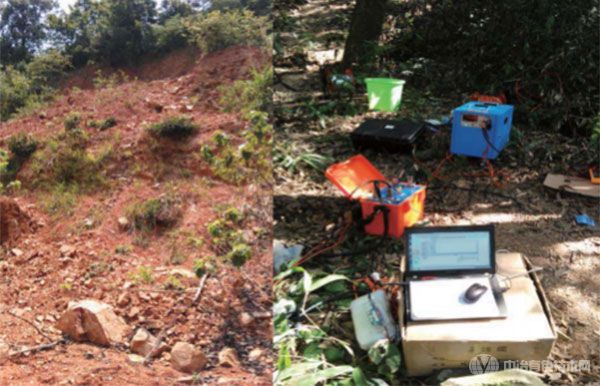

某滑坡体滑动面勘探工作中,采用本系统完成现场数据采集, 并基于 core-core 模型反 演,得到视电阻率、视充电率、视时间常数、视频率相关系数,如图 1~4 所示。
图 1 中, 左边高阻异常是坡边陡坎（近 30 米高)的反映, 在 25 米和 45 米左右分别有 一个向下倾斜（左倾 40 度左右) 的低阻带, 这与地表出现的局部裂缝的位置相对应。同时, 山坡地形（点号由小到大对应于地形由低到高) 与两个倾斜低阻带的存在, 将地下形态切分 为叠瓦状结构:
图 2 中, 在 25 米和 45 米左右的浅表处存在局部的相对高充电率值, 这一点与图 1 中相 应位置的低阻相呼应。此外, 在 30 米到 40 米深处（从左向右) 有一个明显的高充电率倾斜 层。这可能是砂岩与页岩交互存在的具有一定含水量的滑动界面:
图 3 中, 时间常数普遍较小, 且由浅到深略为增大, 反映的是略微含水砂岩的体极化体的响应特征:
图 4 中, 频率相关系数都在 0.5 以下, 成层状变化, 变化幅度不大, 在一定意义上反映了地下层状结构特征。
