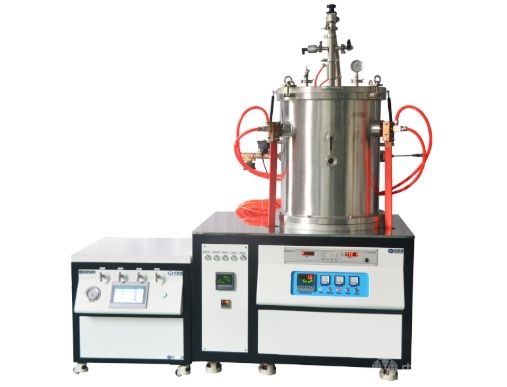

VCF-48-21(2100℃真空碳管烧结炉)
一：设备特点
本电炉为周期作业式炉，广泛应用于功能陶瓷、光学材料、碳
复合材料、硬质合金、
粉末冶金等在高温真空条件下进行烧结处理，也可在充气保护情况下成型烧结。
二、结构组成
1. 炉体 2. 炉盖 3. 炉底 4. 炉架 5. 真空系统 6. 温控系统 7. 气路系统 8. 变压器及联接电缆 9. 水冷系统 10. 发热元件及隔热屏
三、结构说明
1、炉体：采用双层水夹层结构，内层为不锈钢（1Cr18N9Ti）抛光，外层为优质碳钢，上、下法兰组焊成筒型结构，法兰平面开设密封槽。采用“O”圈真空密封，并设水冷装置（防止因温度过高“O”圈老化）。开设有抽气、热电偶、红外孔等。
2、炉盖：采用双层夹层封头结构，设有观察孔，屏蔽、锁紧、开启装置，并通水冷却。
3、炉底：同样采用双层水夹层封头结构，设有电极引出装置，支撑平台等，并设有水冷装置。
4、炉架：由型钢及钢板组焊成箱式结构，炉体安放在箱体上，美观大方。
5、真空系统：由一台TK-200扩散泵配冷阱，一台VRD-60机械泵、手动高真空挡板阀、真空压力表（±Pa）、充气阀、放气阀和真空管路等组成。机械泵采用金属波纹软管快速接头连接（减缓震动），真空度的测量采用数显复合真空计。
6、温控系统：采用可控制硅控温，仪表为进口欧陆温控表，具有P.I.D调节、超温声光报警功能，电器元件采用正泰品牌，电控屏箱按西门子标准制作，控温精度高，操作方便。
7、气路系统：在整个系统中设有1个进气口、1个放气口，可充气氛。
8、电气控制：采用可控硅控温，配有大电流变压器、调压器及温度控制仪表组成温度控制执行回路。电路设有断水、过流、超温报警及保护功能。
9、水冷系统：由各种管道阀等相关装置组成，具有断水声光报警自动切断电源功能。
10、变压器及联接电缆：采用与之相匹配的变压器及联接电缆。
11、发热元件及隔热屏：发热元件采用电极石墨加工成圆筒形的结构，隔热屏采用石墨、碳毡、石墨毡（1层石墨筒，4层碳毡和4层石墨毡，每层厚10mm以上），保温性能好、加热均匀、辐射面大、耐热冲击性好，可快速加热和冷却。保温层和发热分体，易维护和取装，保温套外用不锈钢框架支撑，固定。
技术参数
型号 VCF-48-21
特点
该设备可用于做碳沉积之类的CVD实验，其具有以下优点：
1、温度高，可达到2100℃
2、安全，不会像管式炉出现断管子的风险
3、腔体大，比管式炉处理的样品体积大
4、加装防爆阀，可及时将腔体内多余气体排出。
5、采用电容薄膜规测量真空度，测量结果更精准。
（若用户需要洁净的环境，可选购我公司钨丝炉或钼丝炉）
最大功率 48KW
电源 三相 380V 50/60Hz
最高加热温度 2100℃
控温模式 欧陆 3204 智能PID 5×16段程序控温
加热碳管尺寸(mm) Dia200（内径）×320
有效加热尺寸(mm) Dia160×160
