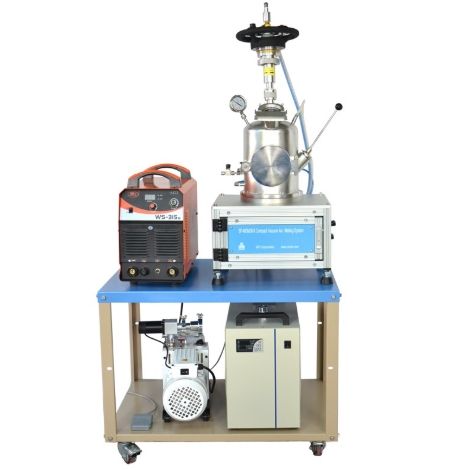

MSM20-8(非自耗式)小型金属熔炼吸铸炉
型号:MSM20-8(非自耗式)
产地:广东
产品介绍
MSM20-8（非自耗式）小型金属熔炼吸铸炉是一款小型的电弧熔炼炉，可在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，且可以同时制备多个样品（少于7个），是高等院校、科研院所制备金属及合金试样的理想设备，可用于新型合金材料的制备及提纯、混合应用。
产品型号 MSM20-8（非自耗式）小型金属熔炼吸铸炉
安装条件
本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。
1、水：设备配有自循环冷却水机（加注纯净水或者去离子水）
2、电：AC380V 50Hz（63A空气开关），必须有良好接地
3、气：设备腔室内需充注氩气（纯度99.99%以上），需自备氩气气瓶（自带Ø6mm双卡套接头）
4、工作台：（落地式）尺寸900mm×600mm×700mm，承重200kg以上
5、通风装置：需要
主要特点
1、设有Ø120mm的炉门，方便取放样品。
2、设有前后观察视窗，方便观测起弧熔化状态。
3、真空室、铜坩埚、起弧电极都采用水冷冷却方式。
4、上下移动采用方向盘式设计，操作摇杆转动灵活。
5、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼炉中采用了机械手翻转机构。
6、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染。
7、操作简单，安全方便，设计小巧，占地面积极少。
腔门 前观察窗 后观察窗 翻转机械手 熔化电极 电极控制
（放照明手电） （引弧和调流）
技术参数
1、电源：AC380V 50Hz
2、整机功率：＜12KW
3、真空腔：Ø200mm×300mm
4、坩埚：标配坩埚7个工位，其中6个为熔炼工位，尺寸φ20×8，熔炼重量8g不锈钢）
吸铸样品为φ6（熔炼重量15g不锈钢）
以下为选配：
50g坩埚尺寸1个φ40x8（熔炼重量50g不锈钢）
4个φ25x12.5（熔炼重量20g不锈钢）
吸铸样品另φ10x75（熔炼重量15g不锈钢）
5、真空度：标配旋片泵可达10-3mbar， 选配用本司分子泵可到10-5mbar
6、非自耗式起弧电极：φ4钨针（W）
7、适用范围：可用于熔炼熔点低于钨金属的金属材料
8、熔炼温度：最高可超过3500℃，几乎可熔化所有金属
4.5g金属钨熔样 10g金属钨熔样
9、输出电流：20-315（A）
产品规格
尺寸：900mm×600mm×1800mm（含炉架）；重量：50kg
可选功能
1、金属熔炼封管套件
2、小型金属熔炼炉（20-7）
标准配件
1、主机1套
2、吸铸套件
3、机械泵（含过滤器）1套
4、冷水机1台
5、电源
6、炉架
可选配件
1、高真空系统
2、防腐型数字式真空显示计（测量范围为3.8×10-5torr至1125 Torr）
3、浦发分子泵组
4、真空机组
