沸石转轮+RTO

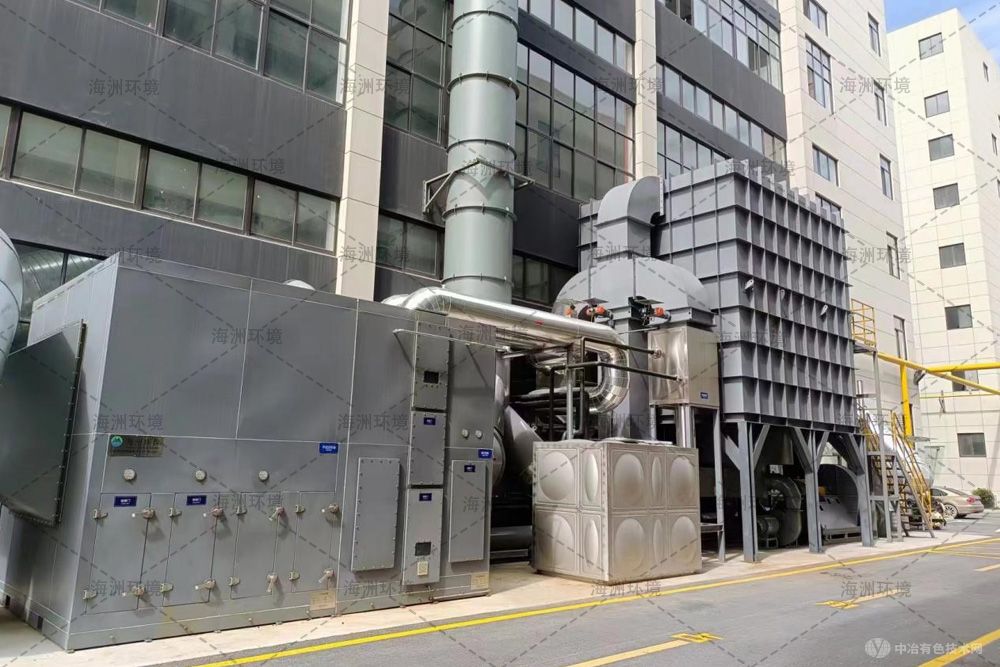

沸石转轮+RTO焚烧炉主要由沸石转轮系统（吸附区域、脱附区域、冷却区域）、蓄热式氧化系统（RTO炉体、陶瓷蓄热体、燃烧系统等）及PLC控制系统等主要部分组成。

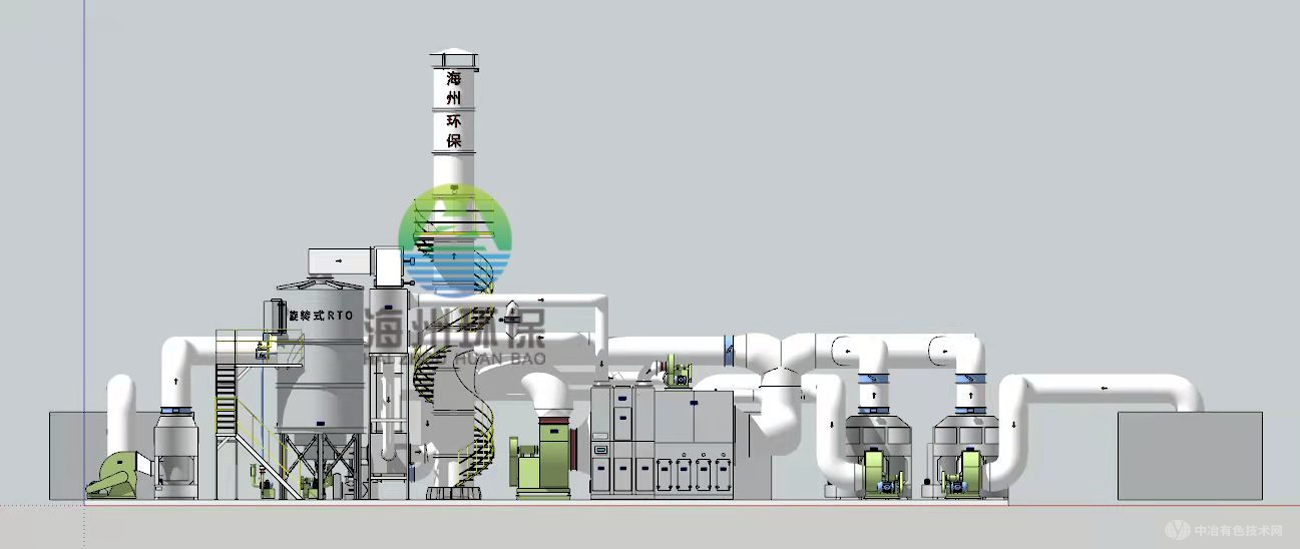

沸石转轮+RTO示意图

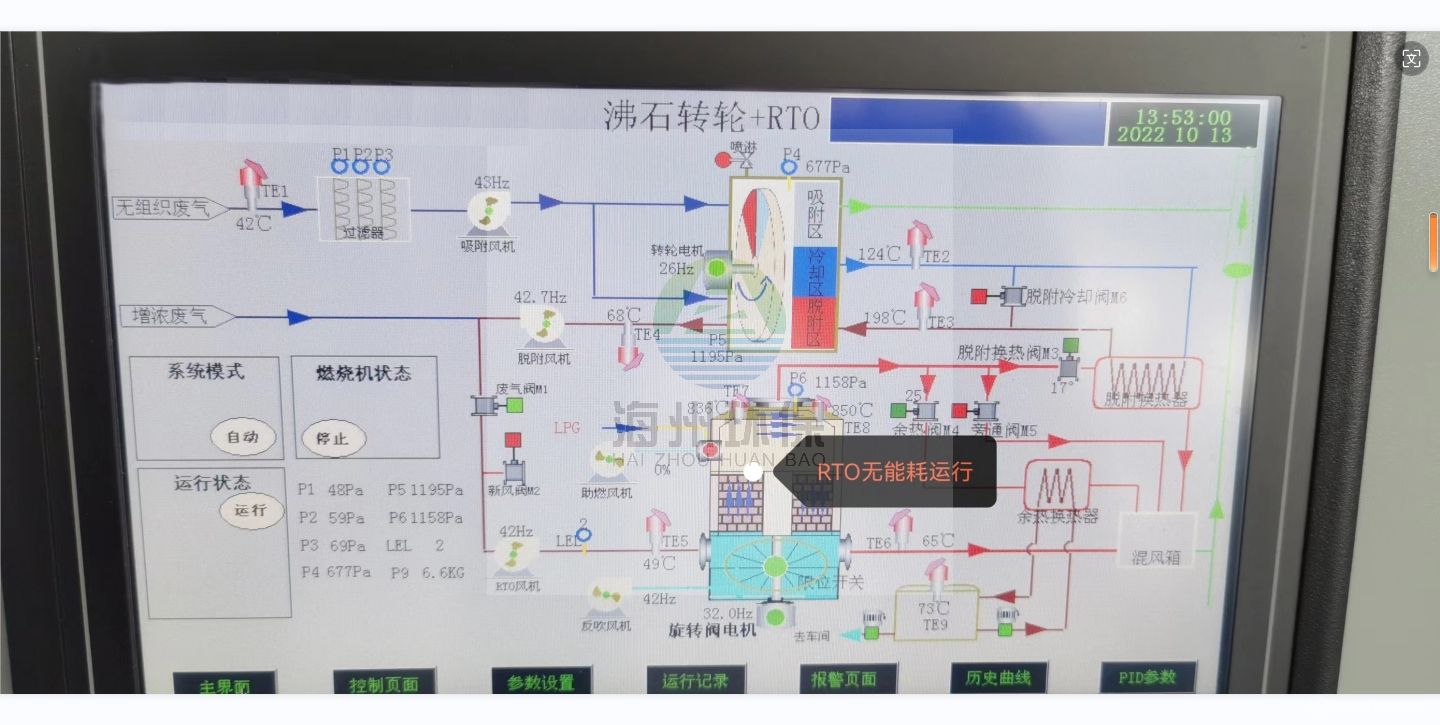

沸石转轮+RTO监控系统
系统组成：
一、预处理系统
首先通过初、中、高三级过滤法，去除废气中的细小颗粒，使有机废气满足沸石转轮吸附的洁净度要求;再通过升温降湿的方法，使有机废气满足沸石转轮吸附的温湿度要求;
二、沸石转轮系统
沸石分子筛可捕捉到浓度非常低VOCs分子，通过风机的作用，将经过预处理的有机废气通过沸石转轮的吸附区，有机物分子被沸石转轮特有的吸附孔捕捉，吸附达标的气体直接排入烟囱;
三、吸脱附系统
经一段时间吸附后，沸石转轮吸附区会吸附饱和，此时，用小股热(200~230℃)吹扫沸石转轮的脱附区，将有机物从沸石中脱附出来后通过风机送入RTO焚烧炉处理，使沸石再生，如此循环;
四、燃烧系统
从沸石分子筛中脱附出的VOCs气体，通过风机送入rto焚烧炉进行高温氧化，使有机废气完全分解成水和二氧化碳。
五、冷却系统
由于沸石经过热风吹扫脱附后，温度变高从而无法吸附有机物，此时需要对沸石进行冷却降温，使其降到常温，保证其吸附效率。
工艺原理：

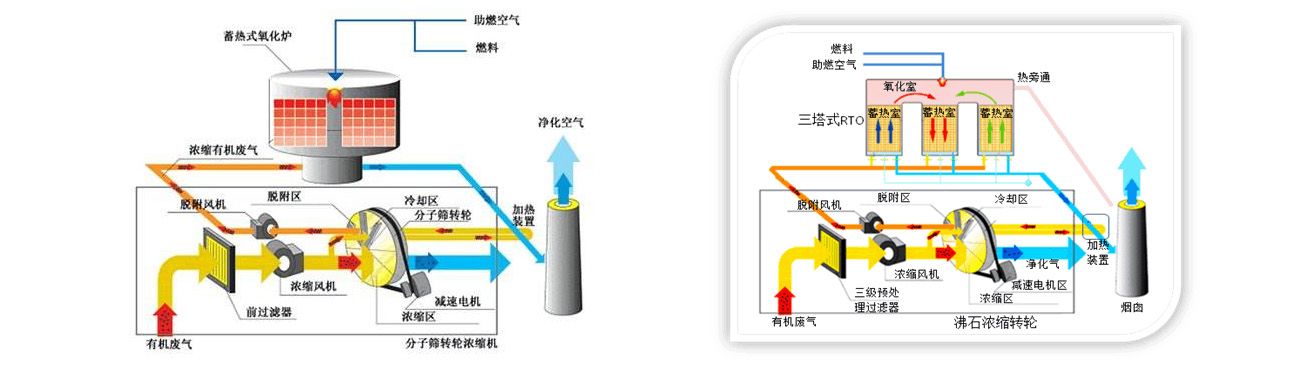

吸附浓缩：含有VOCs的废气由主工艺风机吸入前处理过滤器，由前处理过滤器滤除杂质后再进入沸石转轮，被沸石转轮吸附处理后的达标气体直接排入大气中。
脱附燃烧：利用RTO焚烧炉产生的多余热量进行沸石脱附工艺，清洁空气由脱附风机送入，经换热器进入沸石转轮，热空气将沸石加热，从而使吸附在沸石中的VOCs被脱附出来，再进入RTO焚烧炉高温分解，从RTO中排出的高温达标气体可通过换热器实现余热利用，最终排放至大气中。
