刮刀式自清洗过滤器

1001

规格/型号：CJST

品牌：暂无

应用领域：湿法冶金设备

产地：上海 - 上海

厂家/供应商：上海赐杰环保科技有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-06-24

级别：待认证

刮刀式自清洗过滤器说明介绍

CJST刮刀式自清洗过滤器通过高效的机械刮除方式来自动清除滤元表面的颗粒杂质，能够单机连续性在线过滤，没有任何耗材，无需人工频繁清洗，适用于一般涂料、水及高粘性液体过滤。粘度可以达到100000厘泊。

传统手动过滤器过滤粘性物料和软性杂质时频繁堵塞，客户被迫选择大型过滤器或进行频繁的反冲洗，投资大，工作繁重，物料浪费严重。刮刀自清洗过滤器可以轻松解决这类难题，始终定期保持滤元清洁，排出废液杂质浓度高，物料浪费小。过滤器正以其显著的技术优势及低寿命周期成本，正逐步在许多领域取代传统手动过滤器如振动筛、袋式、篮式过滤器和某些反冲型自清洗过滤器等。

CJST刮刀自清洗过滤器主要分为：

CJST-X系列，以电机驱动刮刀旋转，刮除滤元外表面杂质；

CJST-A系列，以气缸驱动刮刀上下运动，刮除滤元内表面杂质；

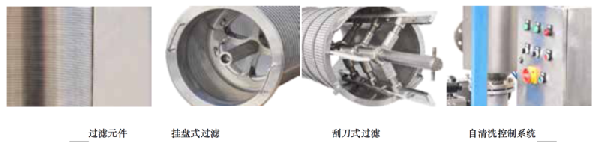

滤元主要有楔形网、冲孔网、激光微孔网，可适合很多物料过滤。过滤精度可以达到15微米。过滤网的承受压差达到7bar。

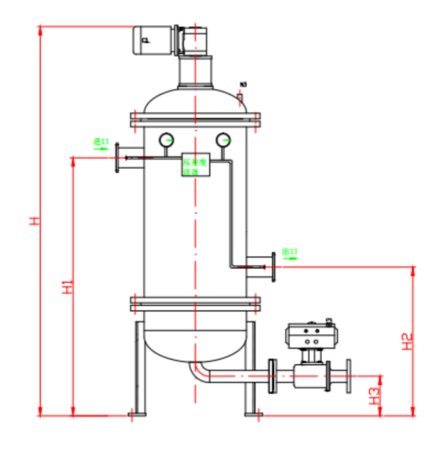

CJST刮刀式自清洗过滤器技术参数：

	CJST-X02	CJST-X03	CJST-X04	CJST-X05	CJST-X06	CJST-X07	CJST-X08	CJST-X10	CJST-X12	CJST-X14
	CJST-X02	CJST-X03	CJST-X04	CJST-X05	CJST-X06	CJST-X07	CJST-X08	CJST-X10	CJST-X12	CJST-X14
出水口（mm）	50	80	100	125	150	200	250	300	350	400
H（mm）	1732	1922	1922	1972	2004	2055	2106	2157	2208	2259
H1（mm）	880	1000	1070	1120	1325	1375	1425	1640	1680	1755
H2（mm）	445	670	620	670	835	885	825	1040	1080	1055
H3（mm）	150	150	150	200	200	200	250	250	250	250
滤网面积（cm2）	2920	4143	4143	5402	6264	7913	9721	11690	13819	16108
处理水量（m3/h）	40	45	65	105	150	265	410	590	800	1050

技术特点与优势：

直线往复式刮除，直接将杂质刮离滤元表面结构简约，易于打开清理维护在线连续过滤，全自动运行，终结繁重的滤元更换清洗工作不产生一次性抛弃的过滤耗材，节约耗材成本及环保处理成过滤压损极小，流量稳定，节省管路能耗，利于工艺连续稳定密闭过滤，防止危险性物料泄漏，有利于安全生产采用独特的V-SLOT滤元，开孔高度均匀一致，表面光滑易刮净，强度高，长寿命排放废液杂质浓度高并可回收，避免高价值物料的损失多种模块组合及强大的自动化模式可选，满足各种过滤应用要求选用世界知名的高品质组件，极高可靠性，极少需要维护，低运行成本

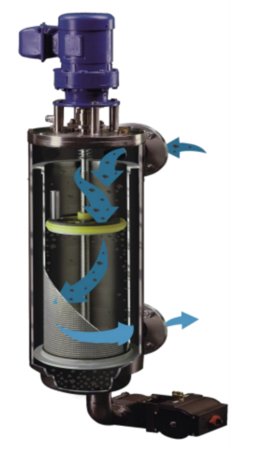

工作原理：通过泵将物料通过入口打入过滤器内，液体流过楔形网，再通过出口流出过滤器外，杂质这留在楔形网的内壁，当时间或者压差达到设定值后，气缸或者电机自动工作，通过挂盘或者刮刀将楔形网内壁的杂质刮到排污腔内，打开排污阀，将杂质排出体外。

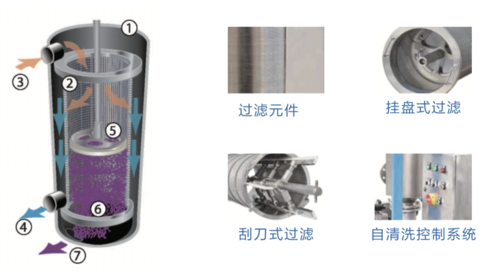

结构说明示意图： ① 为壳体 ② 不锈钢楔形网 ③ 进口 ④ 出口 ⑤ 挂盘或者刮刀 ⑥ 杂质 ⑦ 排污口

典型适用行业及流体

适用行业：水处理、造纸、石油化工、生物制药、涂料、油墨、油脂、食品饮料等适用液体类型：蜡、煤油、单体、聚合物、水、柠檬酸、发酵液、蛋白质、肥皂、山梨醇、湿部助剂、粘合剂、油墨、颜料、涂料、树脂、橡胶、乙醇、巧克力、糖果、食用油、高温油、果汁、冷却液、柴油主要过滤作用：去除大颗粒，定值筛分，净化流体，保护关键设备过滤类型：机械刮除式过滤，自动连续在线过滤
