昆明理工：高强高导耐热铝合金导线性能实现新突破

2024-06-20 09:07:41 来源：矿冶园科技资源共享平台

190

简介：6月17日，昆明理工大学传来振奋人心的消息。该校近期与国内多家机构合作，通过连铸连轧细化合金晶粒、过时效充分析出固溶锆原子和冷拔形变强化的创新方法，成功将耐热铝合金导线的强度提高到195±2兆帕，同时保持了61.1%的高导电率。这一研究成果实现了高强高导耐热铝合金导线性能的新突破。

6月17日，昆明理工大学传来振奋人心的消息。该校近期与国内多家机构合作，通过连铸连轧细化合金晶粒、过时效充分析出固溶锆原子和冷拔形变强化的创新方法，成功将耐热铝合金导线的强度提高到195±2兆帕，同时保持了61.1%的高导电率。这一研究成果实现了高强高导耐热铝合金导线性能的新突破。

在新材料研发领域，昆明理工大学一直走在前沿，不断探索和创新。这次与国内多家机构的深度合作，充分展现了昆明理工大学在材料科学领域的领先地位。他们采用的独特工艺不仅提高了耐热铝合金导线的强度，而且在保持高导电率的同时，也增强了其耐热性能。

提高导线导电率、强度和耐热性，是降低能源损耗、提高输电容量，满足特高压、远距离、大容量输电需求最有效途径。然而，由于材料的导电率与强度、耐热性能存在制约关系，现有耐热铝合金导线导电率一直局限于60%左右，4毫米直径导线强度通常在160兆帕左右。

日前，昆明理工大学金属先进凝固成形及装备技术国家地方联合工程研究中心、工程训练国家级实验教学示范中心、云南省轻金属增材制造工程研究中心黎振华团队，与北京航空航天大学肖文龙、马朝利团队合作，在前期系统研究不同工艺对铝-锆合金导线微观组织与强度、导电率和耐热性能影响的基础上，创造性提出了一种工业生产条件下有效提高耐热铝合金导线导电率和强度的新方法。

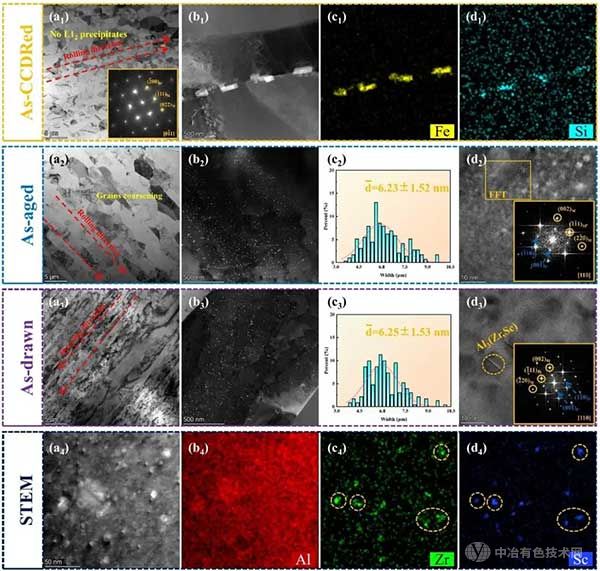

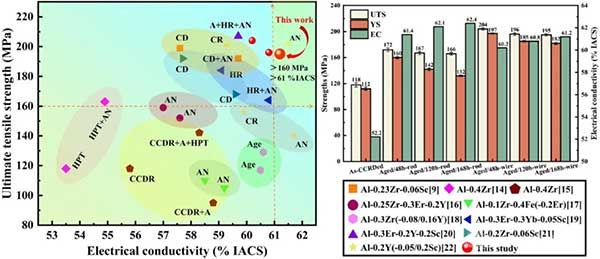

在前期工作基础上，研发团队系统研究了工业生产条件下加工过程对合金微观组织与性能的影响规律，创造性地通过连铸连轧细晶强化、过时效充分析出固溶锆原子显著提高合金导电率和冷拔形变强化协同，制备出强度高达195±2兆帕、导电率61.1%、280℃保温1小时后强度保持率94%的铝合金导线，实现了高强高导耐热铝合金导线性能的新突破。

中国材料科学和冶金工程领域优秀期刊《材料研究通讯》发表了相关成果。这一新研究成果的取得，有助于进一步推进高强高导耐热铝合金导线的开发与应用，对推动中国绿色铝产业高质量发展具有重要意义。

这种高强度和高导电性的耐热铝合金导线在航空、航天、电力等行业有着广泛的应用前景。而昆明理工大学的这项研究成果为这些行业提供了一种新的可能，推动了相关技术的发展。

值得一提的是，这并非昆明理工大学第一次在材料科学研究中取得重要突破。他们在过去的研究中也曾创造了许多令人瞩目的成果。我们期待昆明理工大学在未来能够继续在科学研究领域发挥重要作用，为社会进步做出更大的贡献。
