耗氰化剂型复杂矿石的处理流程是什么?

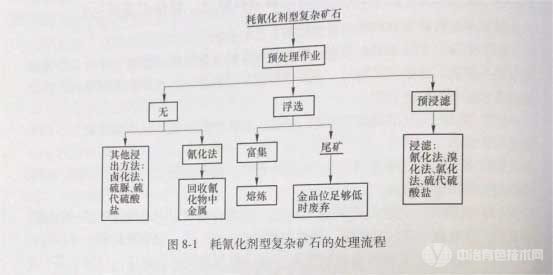

答：当金赋存于银金矿中时，金的浸出速度较慢，因此也就增加了氰化剂用量，而氰化剂过多会造成某些氧化矿物和硫化物矿物之间发生一些副作用，进而导致药耗增加，增加产品的成本，金的回收率有所降低。处理流程如图8-1所示。
内质竞争型矿石处理流程是什么?
答：呈现内质竞争特性是由于在矿石内存在能吸附金的含碳物质。这类矿石中含碳物质能包覆Au(CN)₂,要先用氯气进行预氧化处理(闪速氯化),以降低含碳物质的活性。此外，使用焙烧和细菌氧化预处理也能消除内质竞争现象，然后就可以用常规氰化剂、溴、氯或硫脲来浸出。金矿石中存在的黏土不但能吸附Au(CN)₂,而且能够通过包覆和泥化作用阻碍氰化过程。中等程度的内质竞争现象可以用炭浸法来减小。
耗氧型复杂矿石处理流程是什么?
答：由于+2价铁被氧化成+3价铁，硫化物矿物也会被氧化成硫酸盐，因此活泼的硫化物如磁黄铁矿的存在会导致需氧量的增加。通常用添加纯氧、过氧化氢和过氧化钙等氧化剂来满足供氧需要。如果活泼硫化物较少，则在充气后可用选择性浮选来排除浮选尾矿中的易被氧化的硫化物。当磁黄铁矿含量较低时，加碱预充气作业能有效地在磁黄铁矿表面上覆盖Fe³*的氧化膜或氢氧化膜而使其钝化。这些表面膜在氰化物溶液中比黄铁矿溶解得要慢，因此使得能有效地进行常规氰化浸出。另外，在预充气和浸出时添加铅和氧化剂是有益的。
什么是混汞法，作用原理是什么?
答：混汞法提金是一种简单而又古老的方法。它是基于金粒容易被汞选择性润湿，继而汞向金粒内部扩散形成金汞齐(含汞合金)的原理而捕收自然金。混汞反应可以用式(8-1)表示： Au + 2Hg ==AuHg₂ (8-1)
金汞齐(膏)的组成随其含金量而变。混汞时金粒表面先被汞润湿，然后录向金粒内部扩散，分别形成AuHg₂、AuHg、Au₃Hg,最后形成金在汞中的固溶体Au₃Hg。将汞膏加热至375℃以上时，汞挥发出呈元素汞形态，金呈海绵金形态存在。
混汞作业一般不作为独立过程，常与其他选制方法组成联合流程，多数情况下，混汞作业只是作为回收金的一种辅助方法。混汞法能回收单体自然金，可就地产金。但由于汞作业的劳动条件差，劳动强度大，易引起汞中毒，含汞废气、废水应该净水等问题，目前国家已禁止采用混汞法，已逐渐被浮选法或重选法所取代。
667
0
分享 0
举报 0
收藏 0
反对 0
点赞 0
中冶有色技术平台
