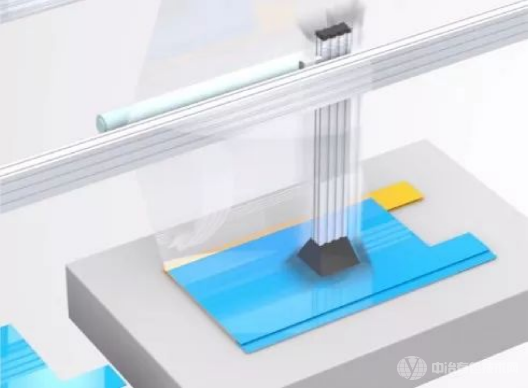

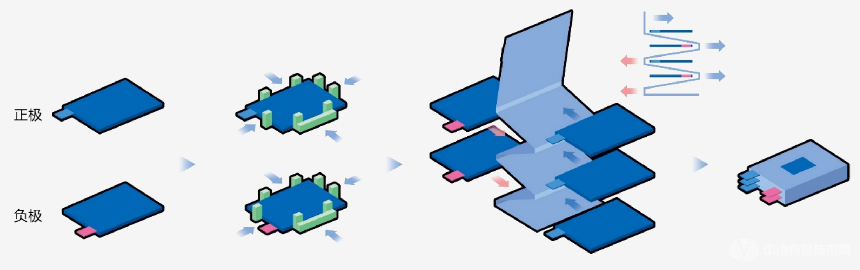

0 叠片机将正、负极片装入料盒中，机械手左右运动，在正、负极料盒中拾取极片，经二次定位，交替将正、负极片放在叠片台上。隔膜主动放卷，叠片台带动隔膜左右往复移动形成Z字叠绕。叠片完成后，按照设定长度切断，自动送出人工贴胶。

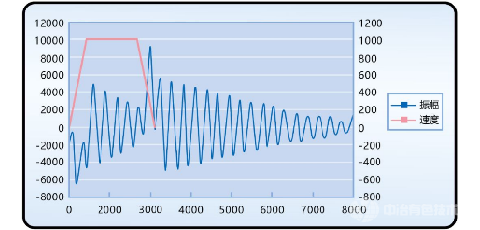

设备中多个轴（上料平移、叠片台移动等等）都是单轴PTP控制，每个轴移动时间将直接影响整机速度，高速下设备易出现振动等问题。

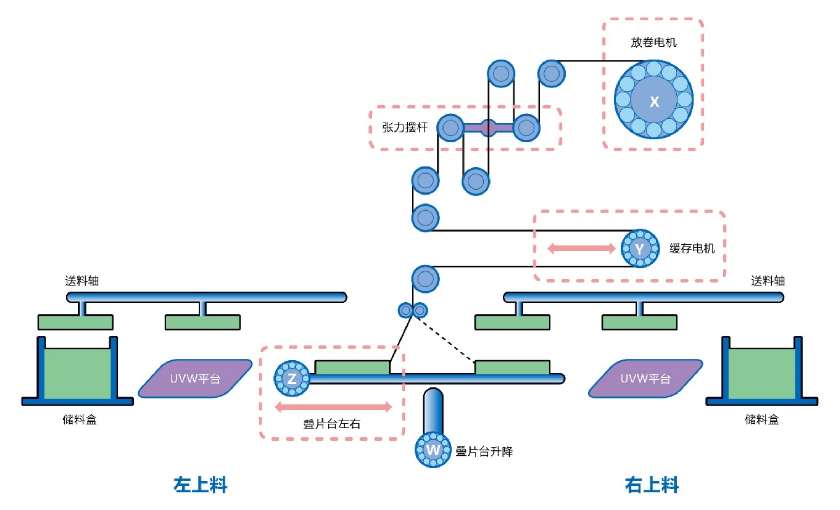

叠片工艺由于是频繁起停控制，同时隔膜在叠片台左右移动时呈非线性变化，传统通过编码器采样的方式或许变化曲线，张力波动较大。

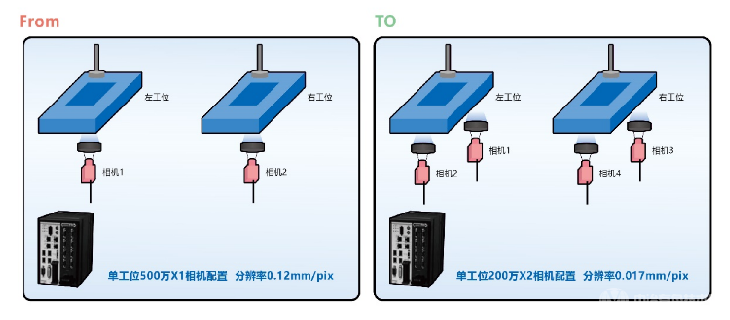

叠片设备极片产品长边尺寸为300mm左右，使用单个相机拍摄整个产品，在使用500万像素相机下，相机分辨率只能达到0.12mm/pix。
通过欧姆龙独有的抑振技术，可以有效解决高速移动下，轴因惯性而带来的振动问题，并在相同移动距离的前提下，缩短移动时间和等待时间，提高整机效率。

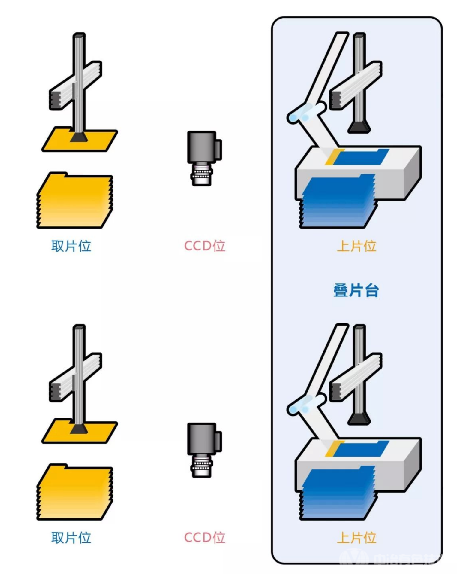

上片位动作由欧姆龙独有的机器人技术完成，这样叠片台上片位置就可以根据实际需要随意变动，可以有效缩短叠片台移动距离，提升整机效率，还可以完成极片位置纠偏功能。

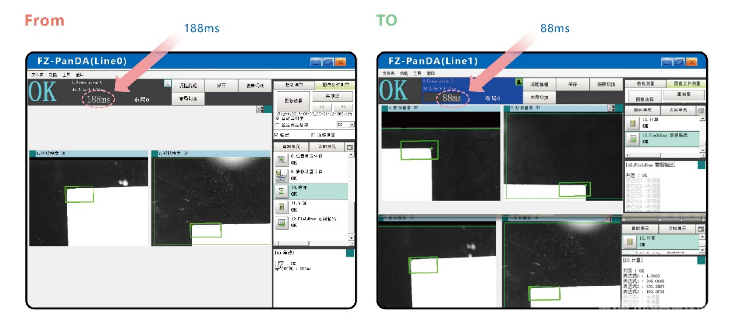

使用高速4核FH视觉控制器，一台能够同时实现多台相机独立工作以及独立数据传输，实现每个工位检测时间都在100ms以下，实现视觉部分“0”节拍浪费。
通过数学模型的方式，计算并获取叠片移动与缓存直线的位置关系，从而有效的提高同步性，实现张力控制，降低张力波动。
对左右双工位，各使用两个200万相机，对极片的斜对角进行拍照检测，视野为34mm*17mm，相机分辨率可以达到0.017mm/pix。

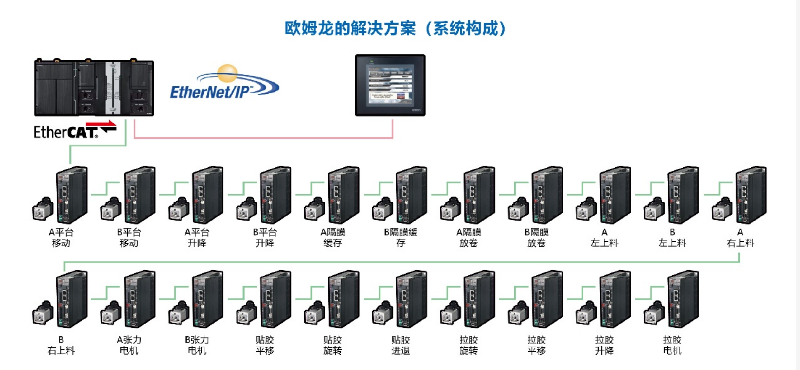

超高速视觉系统FH系列对位置数据进行采集，再通过NX1系列机械自动化控制器，自带的叠片算法，得出机器人的气爪叠片位置。机器人全部由拥有高负载、长臂展的欧姆龙SCARA组成，而伺服驱动全部采用欧姆龙1S系列，可实现对动作曲线的精准控制。
■ 打造国内首屈一指的Z型电池叠片机，引领未来行业发展趋势！
■ 结合多项尖端技术，各项性能领先，设备竞争力向上！
■ 通过抑振、机器人，张力等技术导入，大幅提升整机的运动节拍。
■ 高精度检测技术的导入，确保隔膜、极片的对齐度，品质提升。
■ 全系统由欧姆龙提供技术支援，后期维护有保障。
■ 通过一款软件对所有设备进行整合控制，缩短开发时间。
