全部
▼
热搜：
316
0 钠离子电池作为电化学储能领域的后起之秀，正逐渐受到广泛关注。然而，其高能量密度阴极材料的设计却面临一大挑战：在钠离子的嵌入与脱出过程中，材料结构容易发生变化，导致容量与稳定性难以同时提升。这种容量与稳定性的权衡问题，已成为制约钠离子电池发展的关键瓶颈，亟待创新解决方案以满足日益增长的储能需求。

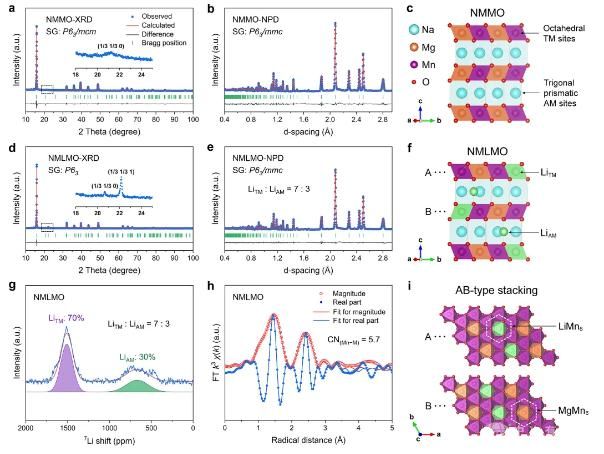

针对这一难题，南开大学的研究团队取得了突破性进展。他们成功研发出一种名为NMLMO（Na0.7Li0.03[Mg0.15Li0.07Mn0.75]O2）的P2层状双硅酸锂取代阴极材料。这种材料中，锂离子不仅占据了过渡金属（TM）位点，还同时占据了碱金属（AM）位点，实现了结构与性能的双重优化。
占据TM位点的锂离子通过形成Na−O−Li电子构型，有效提升了氧阴离子的氧化还原活性，从而增加了电池的容量。而占据AM位点的锂离子则像一座座稳固的LiO6棱柱，有效抑制了有害相变，保持了分层结构的稳定性。实验结果显示，NMLMO在1.5至4.6V的宽电压范围内，展现出了高达266mAh g−1的比容量，且应变极小，几乎为零。

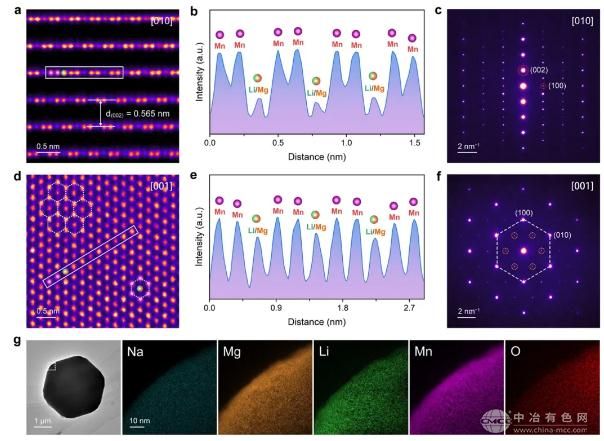

为了更深入地理解NMLMO的性能，研究人员还通过HAADF-STEM、SAED等技术对其结构与形貌进行了详细表征，并通过计算pDOS和XANES光谱，揭示了锂离子在不同位点的作用机制。这些研究不仅为NMLMO的高性能提供了理论支撑，也为后续电池材料的研发提供了新的思路。
综上所述，南开大学研发的NMLMO阴极材料成功打破了钠离子电池阴极材料容量与稳定性的权衡困境，有望推动钠离子电池技术的进一步发展，为能源存储领域带来新的突破。
分享 0
举报 0
收藏 0
反对 0
点赞 0
