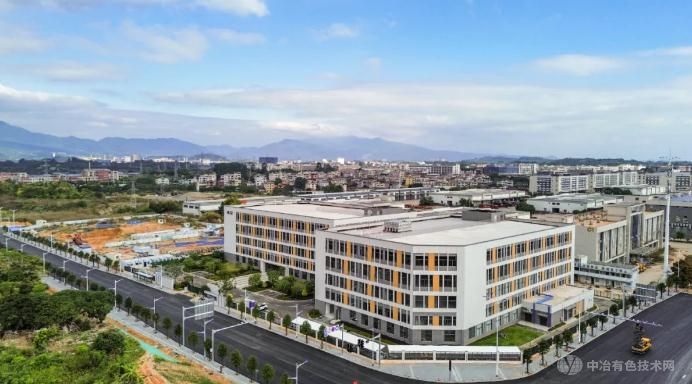

0 在芗城区金峰经济开发区这片充满活力的土地上，民翔半导体存储项目一期近日迎来了投产的喜讯。宽敞明亮的厂房内，工作人员正全神贯注地监控着自动化设备上的各项数据，确保生产流程的顺畅与高效。
该项目总投资高达10亿元，规划占地面积40亩，分两期进行建设。目前投产的一期工程占地20亩，已建设完成综合楼、生产厂房、宿舍楼等配套设施，并引进了全自动芯片测试线、SMT贴片线以及芯片封装全产业链生产线。这些先进的生产设备与工艺，将共同推动民翔半导体致力于打造国内高端消费类存储产品的全产业链。
半导体封测，作为半导体产业链中的关键环节，其重要性不言而喻。封装过程不仅为集成电路裸片提供了必要的物理支撑与电气连接，还实现了散热与环境保护的功能。而测试环节则确保了封装后的半导体产品性能达标、质量可靠，是产品上市前不可或缺的一道屏障。
随着半导体技术的飞速发展，封装与测试技术也在不断革新。从传统的封装方式到如今的3D封装、系统级封装(SiP)等先进技术，封装密度不断提高，系统功能与性能也日益增强。这些技术的进步，不仅满足了智能手机、数据中心、物联网等应用领域对高性能、高集成度芯片的需求，也为半导体产业的持续发展注入了新的活力。
民翔半导体存储项目一期的投产，不仅标志着公司在半导体产业领域迈出了坚实的一步，也为地方经济发展注入了新的动力。
