热搜：
激光精密螺旋焊接技术及其焊点性能研究.pdf - 杨尚磊
下载：26 浏览：2278
稀土氧化物CeO2对PEG基MEMS封装材料阳极键合性能的影响.pdf - 于秀秀
下载：17 浏览：2198
汽车轻量化异质铝合金激光-电弧复合焊接接头组织性能研究.pdf - 于佳敏
下载：16 浏览：1402
不锈钢极薄带表面化学改性增强其与环氧树脂结合性能.pdf - 王亚珂
下载：16 浏览：1333
17-4PH与316L异种不锈钢激光焊接头组织及耐蚀性能研究.pdf - 唐明梅
下载：19 浏览：1391
温度梯度下Cu/Sn-xAg/Cu微焊点界面反应研究.pdf - 乔媛媛
下载：14 浏览：1339

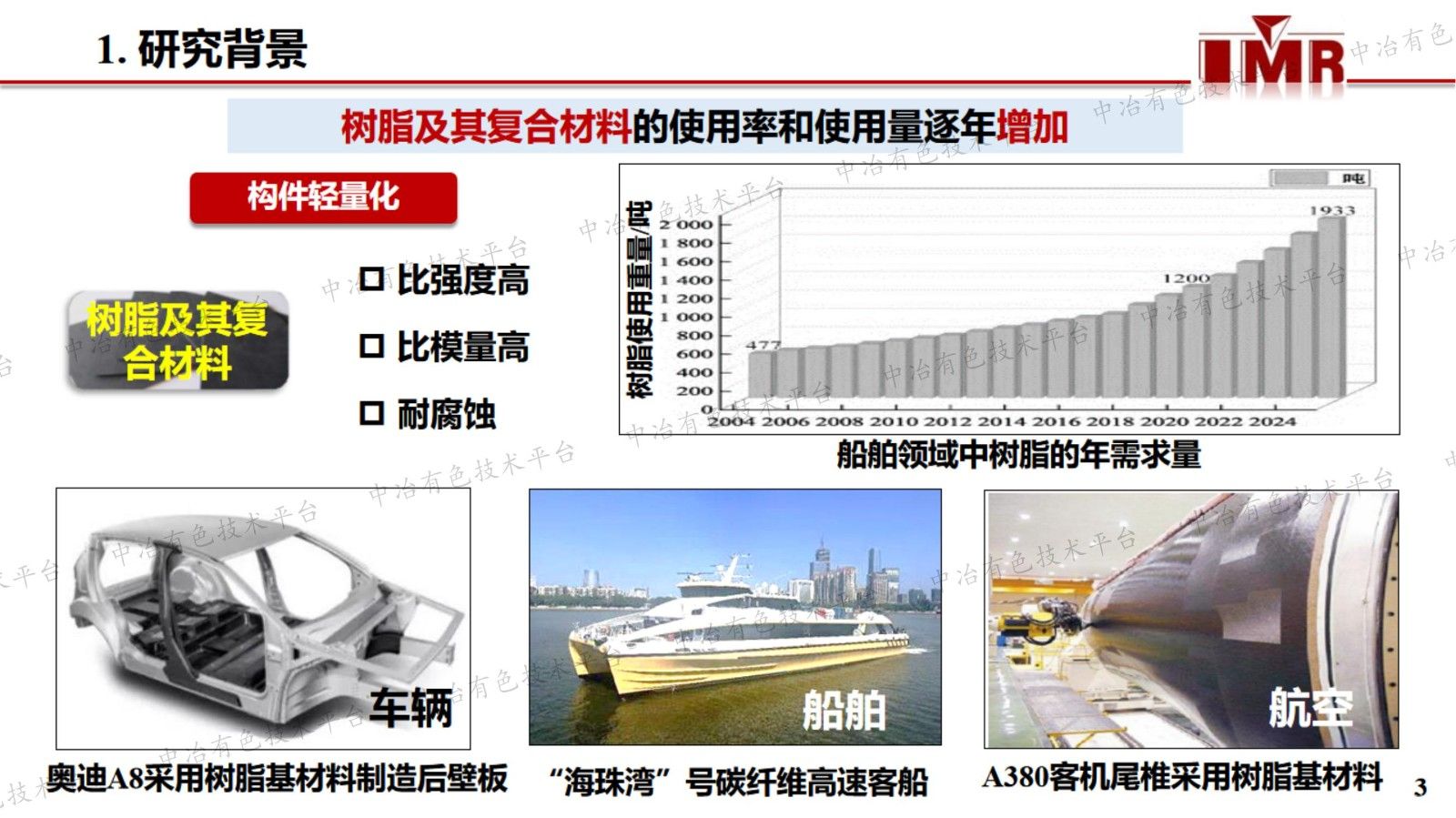

硅烷偶联剂处理碳纤维增强树脂基材料/铝合金摩擦搭接焊界面结合机理.pdf - 姜春阳
下载：18 浏览：1206
下载文档(18)
收藏文档(0)
举报
1.在优化参数为1200 rpm-1600 mm/min-0.9 mm时，获得最大的拉伸剪切力（TSF）为2.85 kN；2.偶联剂的浓度为3.5 wt%时，处理后的铝合金/树脂材料接头的TSF达到6.85 kN（~ 30.36 MPa ），增长了140%。断裂主要发生在树脂侧；3.偶联剂层起到“桥梁”作用来实现铝合金与树脂材料的化学键合。Si-O-Mg和Si-O-Al促进了偶联剂层与铝合金的连接，偶联剂中的氨基（-NH2）与树脂中C=O反应生成共价键C=(O)-N，实现原子级 展开更多+
1.在优化参数为1200 rpm-1600 mm/min-0.9 mm时，获得最大的拉伸剪切力（TSF）为2.85 kN；2.偶联剂的浓度为3.5 wt%时，处理后的铝合金/树脂材料接头的TSF达到6.85 kN（~ 30.36 MPa ），增长了140%。断裂主要发生在树脂侧；3.偶联剂层起到“桥梁”作用来实现铝合金与树脂材料的化学键合。Si-O-Mg和Si-O-Al促进了偶联剂层与铝合金的连接，偶联剂中的氨基（-NH2）与树脂中C=O反应生成共价键C=(O)-N，实现原子级连接。 收起+
换一批
对“异质材料焊接与连接第四届学术会议”的评论 （0条）
