热搜：
激光复合热源修复高速列车A7N01铝合金接头性能.pdf - 周希孺
下载：14 浏览：2253
AlCoCrFeNi HEA颗粒增强Al基复合材料的界面行为.pdf - 张红霞
下载：24 浏览：2915
修复再制造技术在铸造领域的应用.pdf - 苏允海
下载：12 浏览：2088
铜铝套管挤压电阻焊的工程应用.pdf - 赵越
下载：8 浏览：2189
热爆反应原位连接Ni金属与NiAl金属间化合物.pdf - 桑长城
下载：19 浏览：1957
TA2钛5A06铝双面冷弧MIG组合焊接研究.pdf - 宋琳玲
下载：28 浏览：1964
H70黄铜搅拌摩擦焊缝的微观组织演变.pdf - 陈磊
下载：8 浏览：2012
焊接速度对30CrMnSiNi2A钢电子束焊接头组织和力学性能的影响.pdf - 洪敏
下载：17 浏览：2106
高体积分数原位PRAMC的组织和性能优化的研发进展.pdf - 曾一达
下载：7 浏览：1868
高熵合金的成分调控与焊接性.pdf - 刘文阔
下载：23 浏览：2077
超窄间隙焊道内焊剂片约束电弧焊接高强钢三明治板侧壁熔池状态研究.pdf - 王磊
下载：9 浏览：1907
Al2O3陶瓷AlSiMgLa1A95铝合金的直接钎焊工艺研究.pdf - 李琪
下载：13 浏览：2053
下载文档(24)
收藏文档(0)
举报

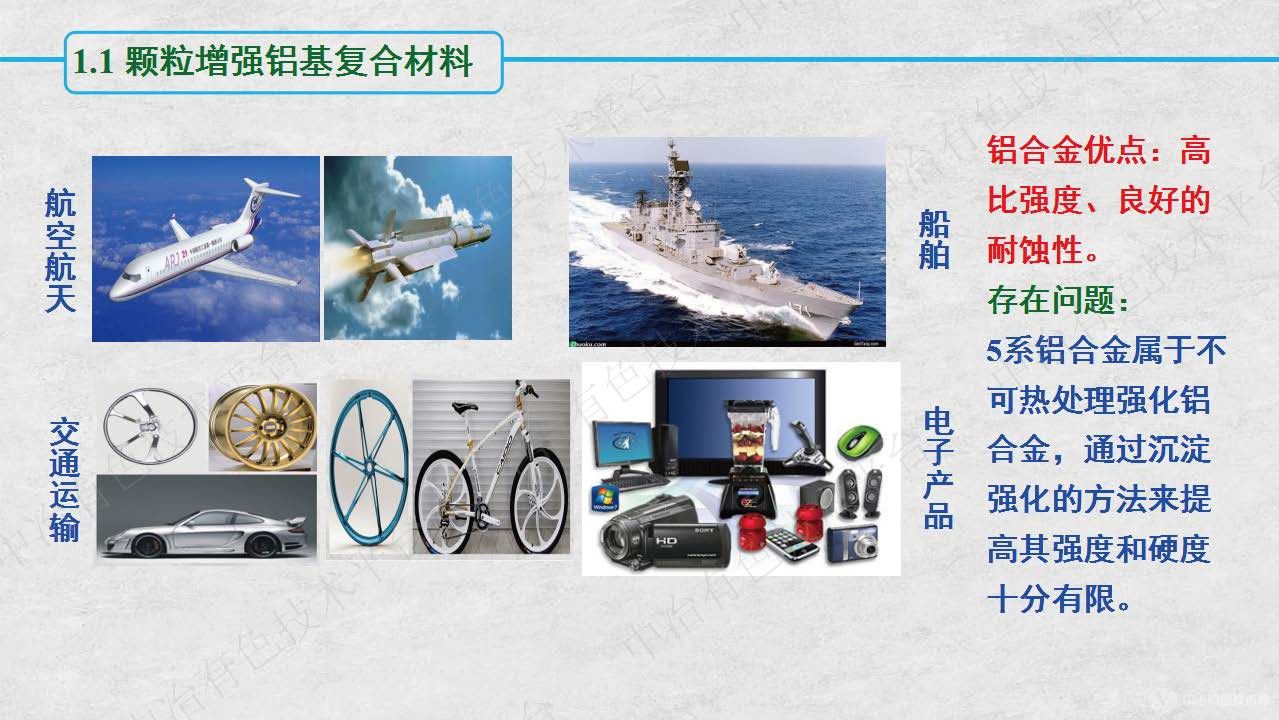

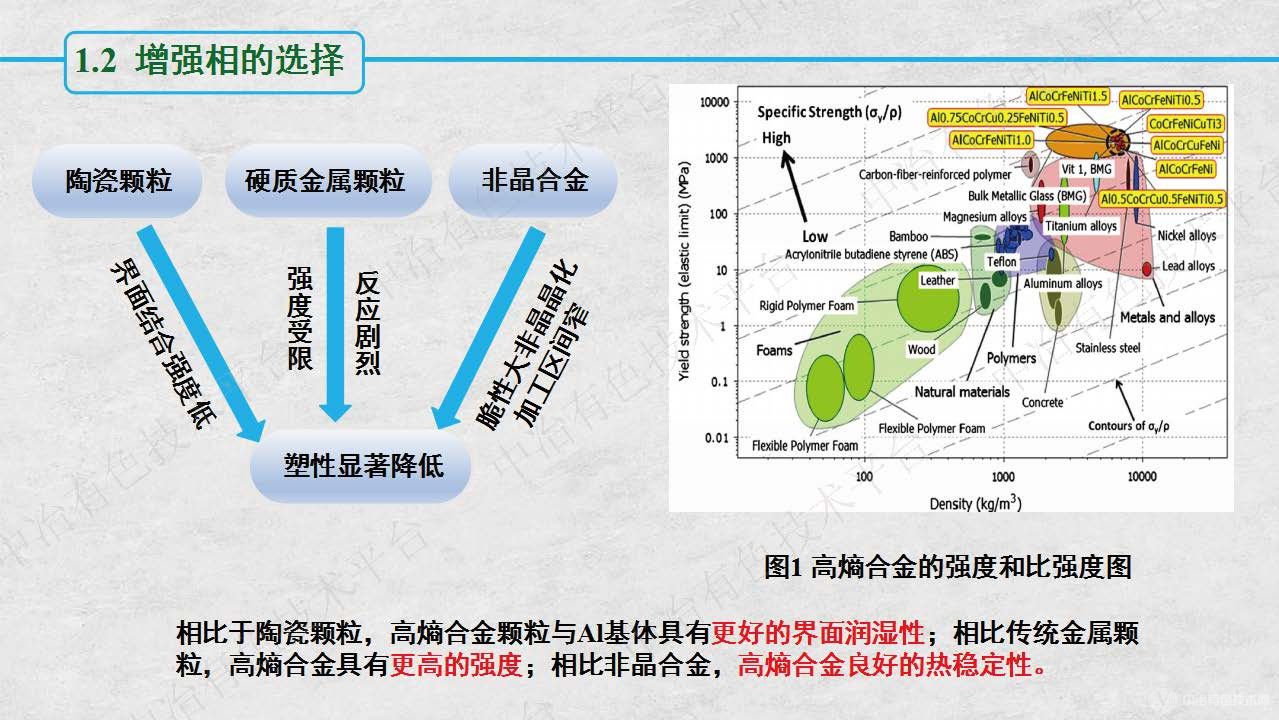

太原理工大学，张红霞，AlCoCrFeNi HEA颗粒增强Al基复合材料的界面行为。(1)XRD结果表明SPSed和FSPed方法得到了复合材料中均含有AL3Co4、AlCoAl18CrMg3，SFSPed中仅有AI和HEA。(2)SPSed HEA/AI复合材料中，反应层厚度大约为10 m。界面反应产物为Al(CoCrFeNi)Al(CoFeNiMg),和Al,Cr,Mg;。FSPed HEA/AI复合材料的界面反应产物中AlCo型相的生成优先于A1,Co,型相; 展开更多+
太原理工大学，张红霞，AlCoCrFeNi HEA颗粒增强Al基复合材料的界面行为。(1)XRD结果表明SPSed和FSPed方法得到了复合材料中均含有AL3Co4、AlCoAl18CrMg3，SFSPed中仅有AI和HEA。(2)SPSed HEA/AI复合材料中，反应层厚度大约为10 m。界面反应产物为Al(CoCrFeNi)Al(CoFeNiMg),和Al,Cr,Mg;。FSPed HEA/AI复合材料的界面反应产物中AlCo型相的生成优先于A1,Co,型相;，SFSPedHEA/AI复合材料中，界面反应层由具有纳米挛晶结构的FCC相，Al;Cr,Mg和贫Cr的纳米HEA颗粒组成，其厚度约为200nm。3)SPSed和FSPed HEA-AI界面断口表面以韧性断裂为主 收起+
换一批
对“”的评论 （0条）
