热搜：
中子散射技术在金属材料微观结构和力学性能表征中的应用.pdf - 胡春明
下载：49 浏览：4583
新型超高强度钛合金.pdf - 杨柯
下载：57 浏览：3734
新型低含量细晶Mg-Bi系合金的强塑化机制.pdf - 王庆航
下载：27 浏览：3147
锆合金包壳表面CrN和CrTiSiN涂层的 水腐蚀和耐磨损性能研究.pdf - 郝喆
下载：22 浏览：2936
泡沫铜/石墨（烯）导热复合材料的制备及性能研究.pdf - 白亮
下载：35 浏览：3633
基于间隙波导的三维打印双通带滤波器设计.pdf - 黄能才
下载：21 浏览：3074
基于球形多模谐振腔的三维打印双通带介质波导滤波器设计.pdf - 冯帅
下载：12 浏览：2810
5xxx系铝合金再结晶动力学.pdf - 雷秀川
下载：34 浏览：3349
快中子反应堆热交换器用奥氏体不锈钢无缝管制造及关键热处理工艺.pdf - 罗锐
下载：20 浏览：2866
微波铁氧体组件结构功能一体化焊接技术研究.pdf - 林铁松
下载：22 浏览：3214
Er含量对Al-6Zn-0.05Sn合金组织和性能的影响.pdf - 张一凡
下载：15 浏览：2819
Al-Er二元扩散偶中 Al3Er扩散生长的原位研究.pdf - 许征兵
下载：14 浏览：2610
海洋工程关键材料及焊接技术.pdf - 张宇鹏
下载：37 浏览：3564
焊接三维残余应力分布的测量.pdf - 张瑞尧
下载：21 浏览：2786
下载文档(22)
收藏文档(1)
举报

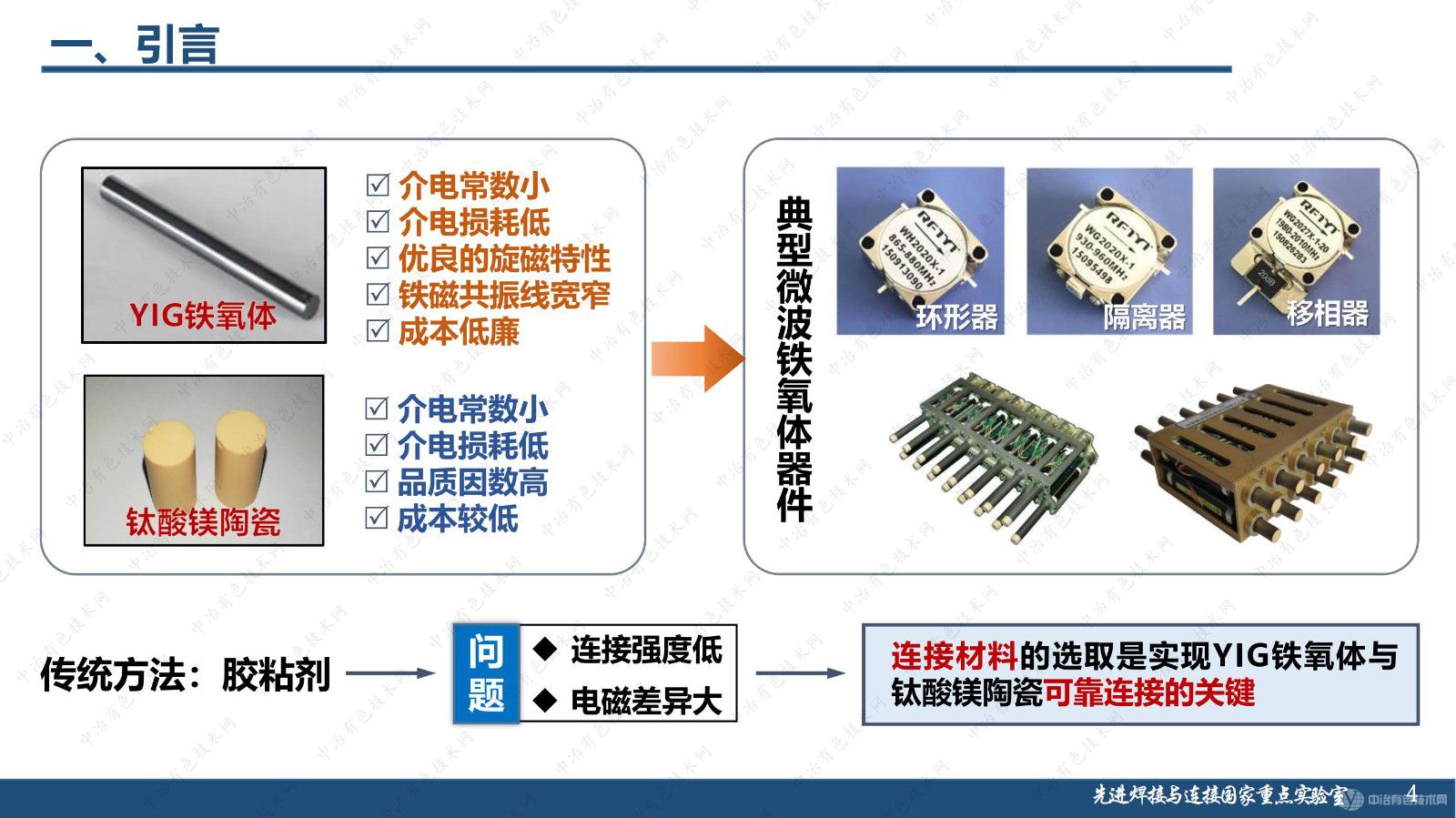

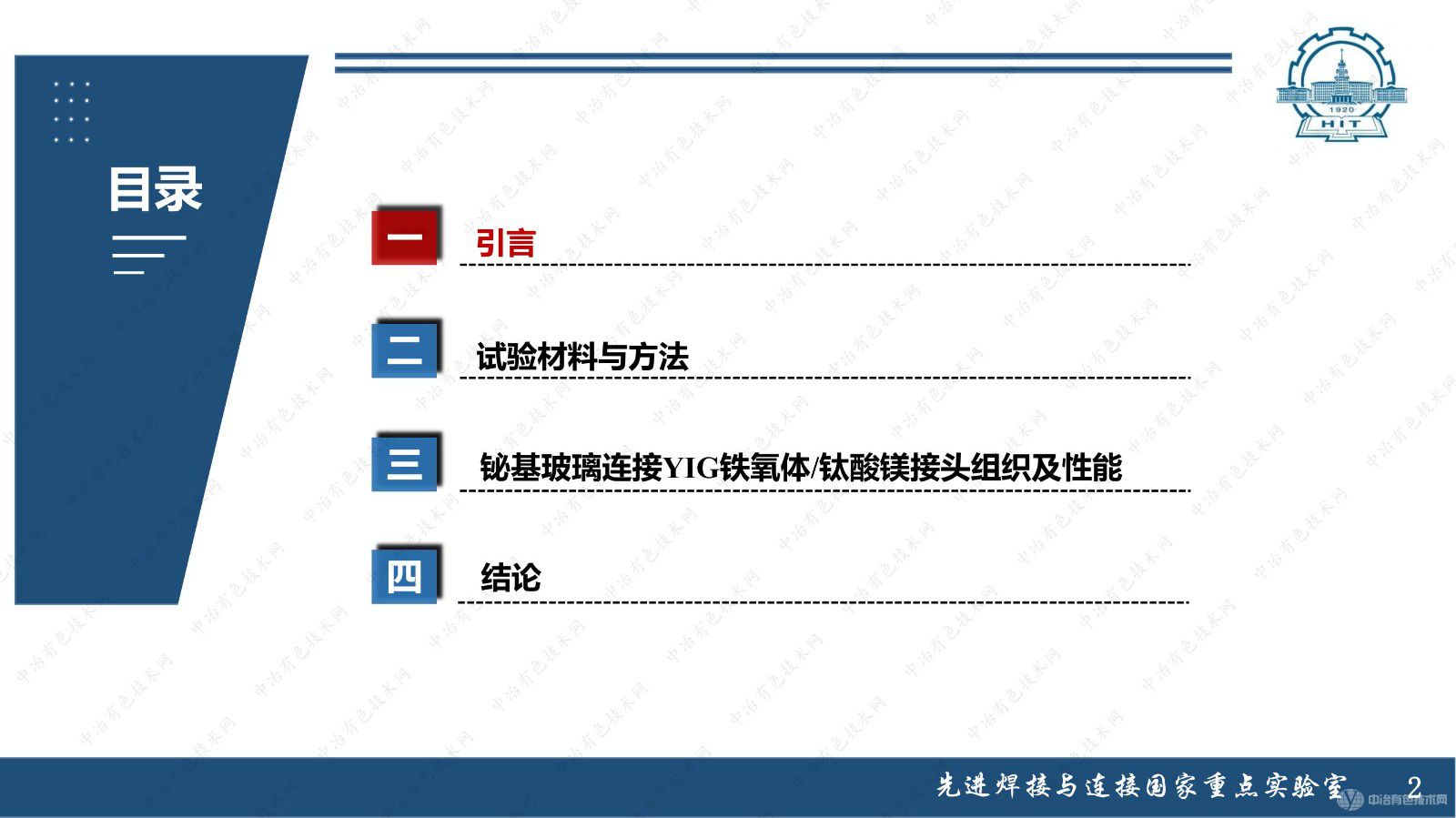

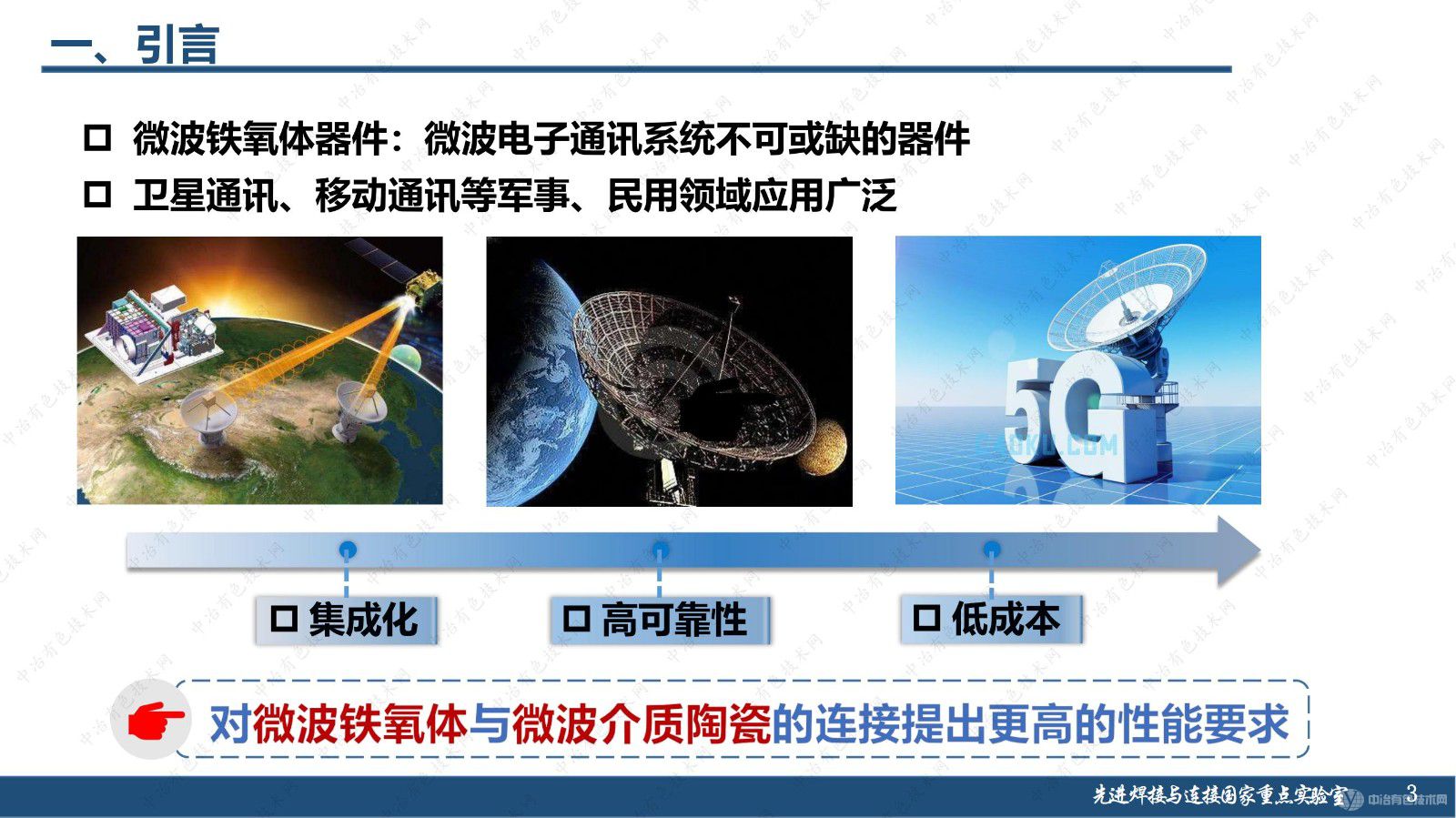

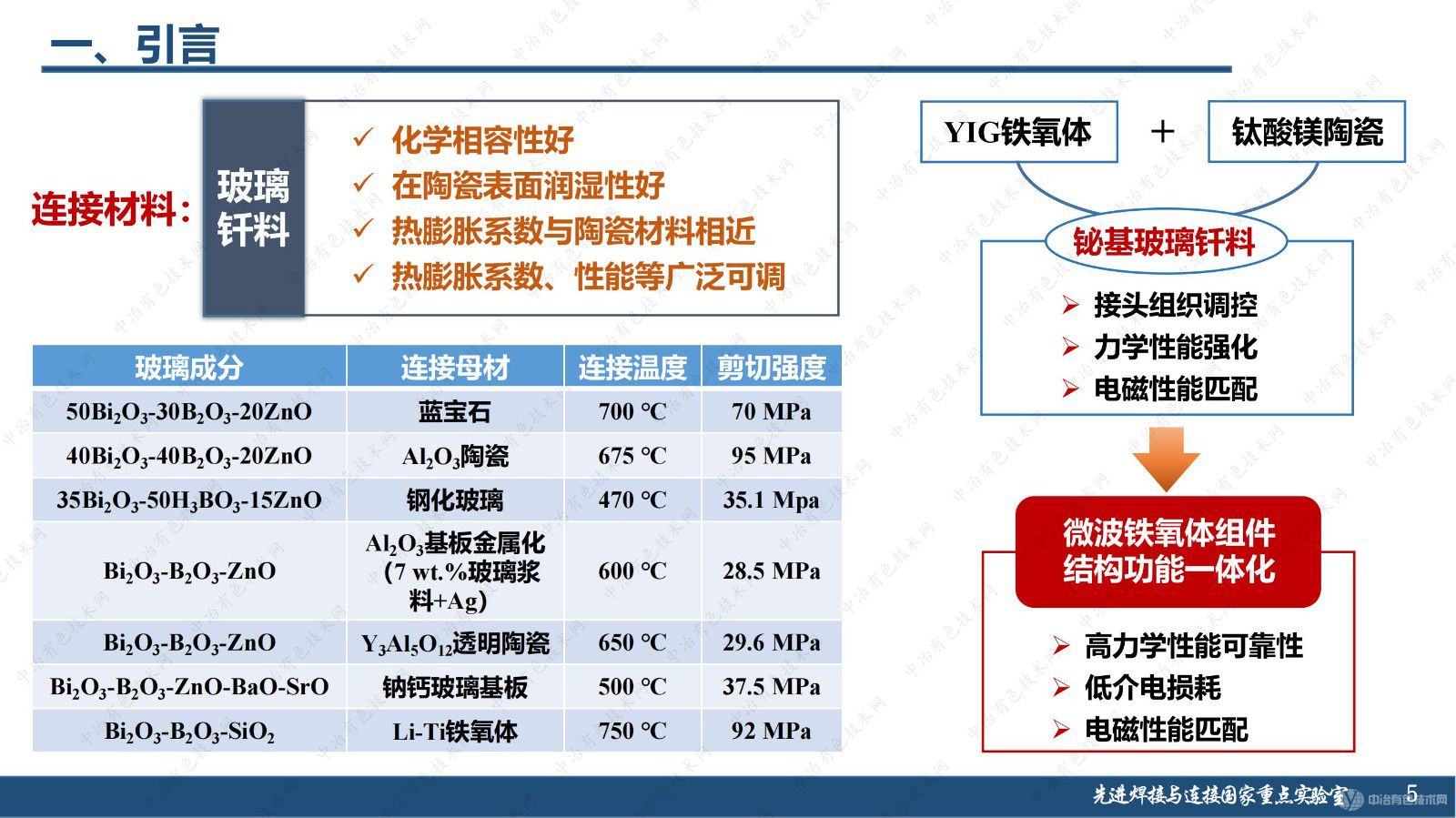

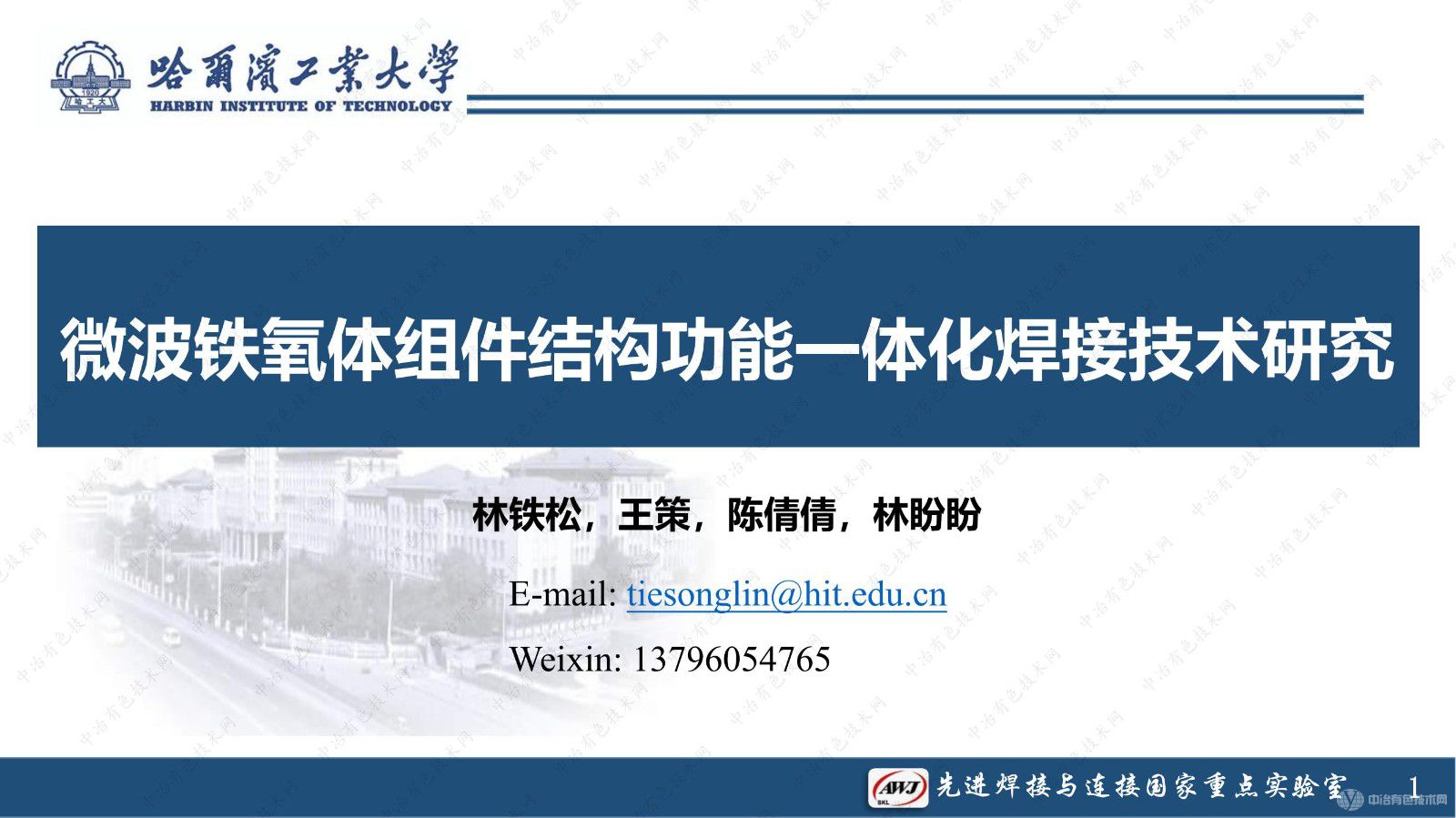

先进焊接与连接国家重点实验室，林铁松，微波铁氧体组件结构功能一体化焊接技术研究，1通过基Bi34非晶玻璃可实现YIG铁氧体与酸镁陶瓷的可靠连接，接头强度可达57MPa。在YIG铁氧体一侧生成YBO,晶须，在钦酸镁陶瓷一侧形成(Zn,Mg),TiO,过渡层以及MgFe,0、BiTi0,晶须，界面晶须通过断裂过程中裂纹偏转提高接头强度，但过高的连接温度会导致YBO,晶须粗化，造成接头强度下降。2.采用Co0复合基玻璃钎料连接YIG 展开更多+
先进焊接与连接国家重点实验室，林铁松，微波铁氧体组件结构功能一体化焊接技术研究，1通过基Bi34非晶玻璃可实现YIG铁氧体与酸镁陶瓷的可靠连接，接头强度可达57MPa。在YIG铁氧体一侧生成YBO,晶须，在钦酸镁陶瓷一侧形成(Zn,Mg),TiO,过渡层以及MgFe,0、BiTi0,晶须，界面晶须通过断裂过程中裂纹偏转提高接头强度，但过高的连接温度会导致YBO,晶须粗化，造成接头强度下降。2.采用Co0复合基玻璃钎料连接YIG铁氧体与钦酸镁陶瓷，实现了玻璃焊缝中Co,Fe0.晶须的原位生长，将接头剪切强度提高至67MPa。 收起+
换一批
对“”的评论 （0条）
