热搜：
中子散射技术在金属材料微观结构和力学性能表征中的应用.pdf - 胡春明
下载：43 浏览：3875
新型超高强度钛合金.pdf - 杨柯
下载：49 浏览：2969
新型低含量细晶Mg-Bi系合金的强塑化机制.pdf - 王庆航
下载：27 浏览：2580
锆合金包壳表面CrN和CrTiSiN涂层的 水腐蚀和耐磨损性能研究.pdf - 郝喆
下载：21 浏览：2462
泡沫铜/石墨（烯）导热复合材料的制备及性能研究.pdf - 白亮
下载：33 浏览：2992
基于间隙波导的三维打印双通带滤波器设计.pdf - 黄能才
下载：21 浏览：2605
基于球形多模谐振腔的三维打印双通带介质波导滤波器设计.pdf - 冯帅
下载：12 浏览：2427
5xxx系铝合金再结晶动力学.pdf - 雷秀川
下载：34 浏览：2698
快中子反应堆热交换器用奥氏体不锈钢无缝管制造及关键热处理工艺.pdf - 罗锐
下载：19 浏览：2511
微波铁氧体组件结构功能一体化焊接技术研究.pdf - 林铁松
下载：22 浏览：2784
Er含量对Al-6Zn-0.05Sn合金组织和性能的影响.pdf - 张一凡
下载：14 浏览：2450
Al-Er二元扩散偶中 Al3Er扩散生长的原位研究.pdf - 许征兵
下载：13 浏览：2220
海洋工程关键材料及焊接技术.pdf - 张宇鹏
下载：33 浏览：2903
焊接三维残余应力分布的测量.pdf - 张瑞尧
下载：20 浏览：2416
下载文档(34)
收藏文档(1)
举报

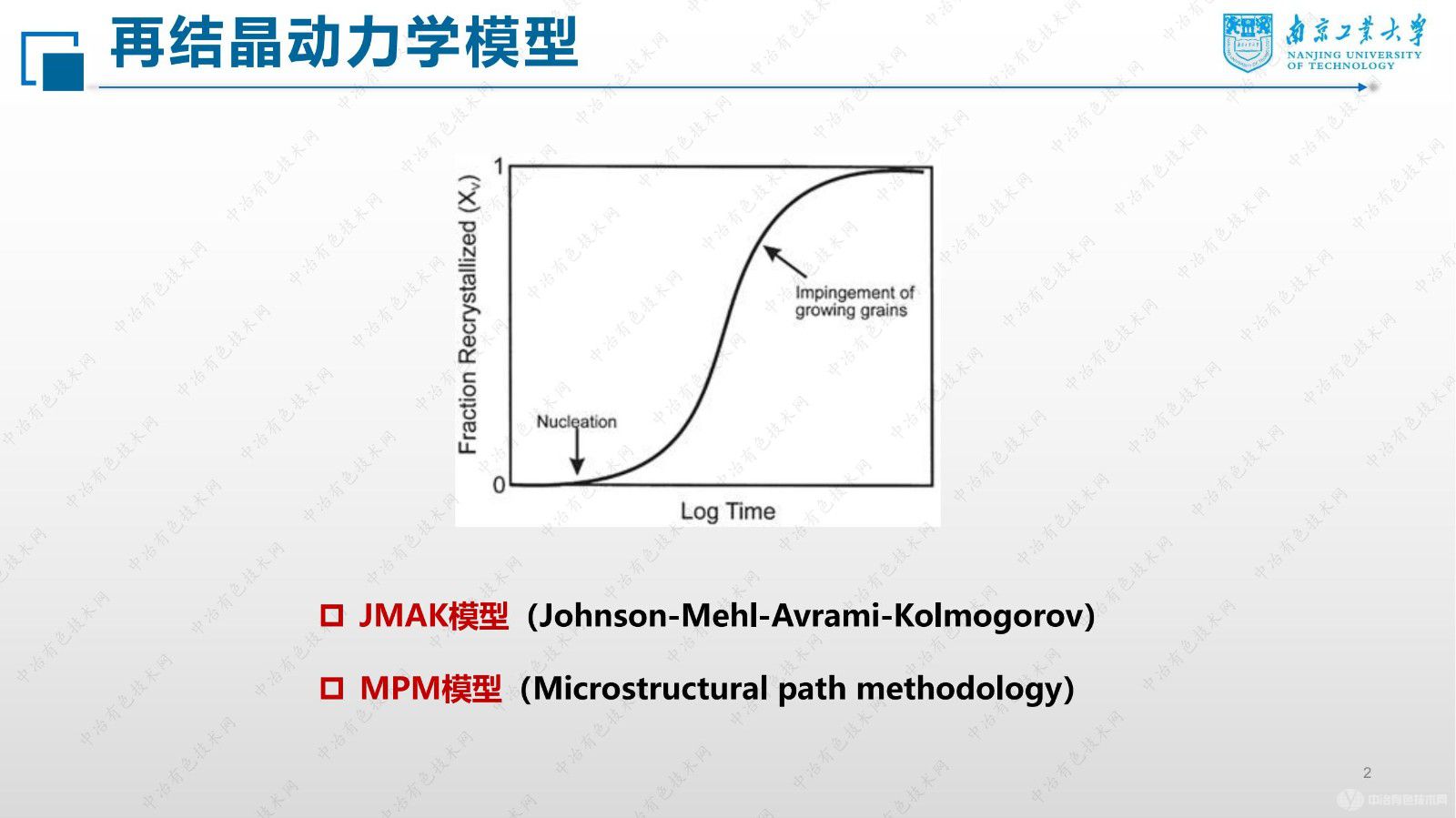

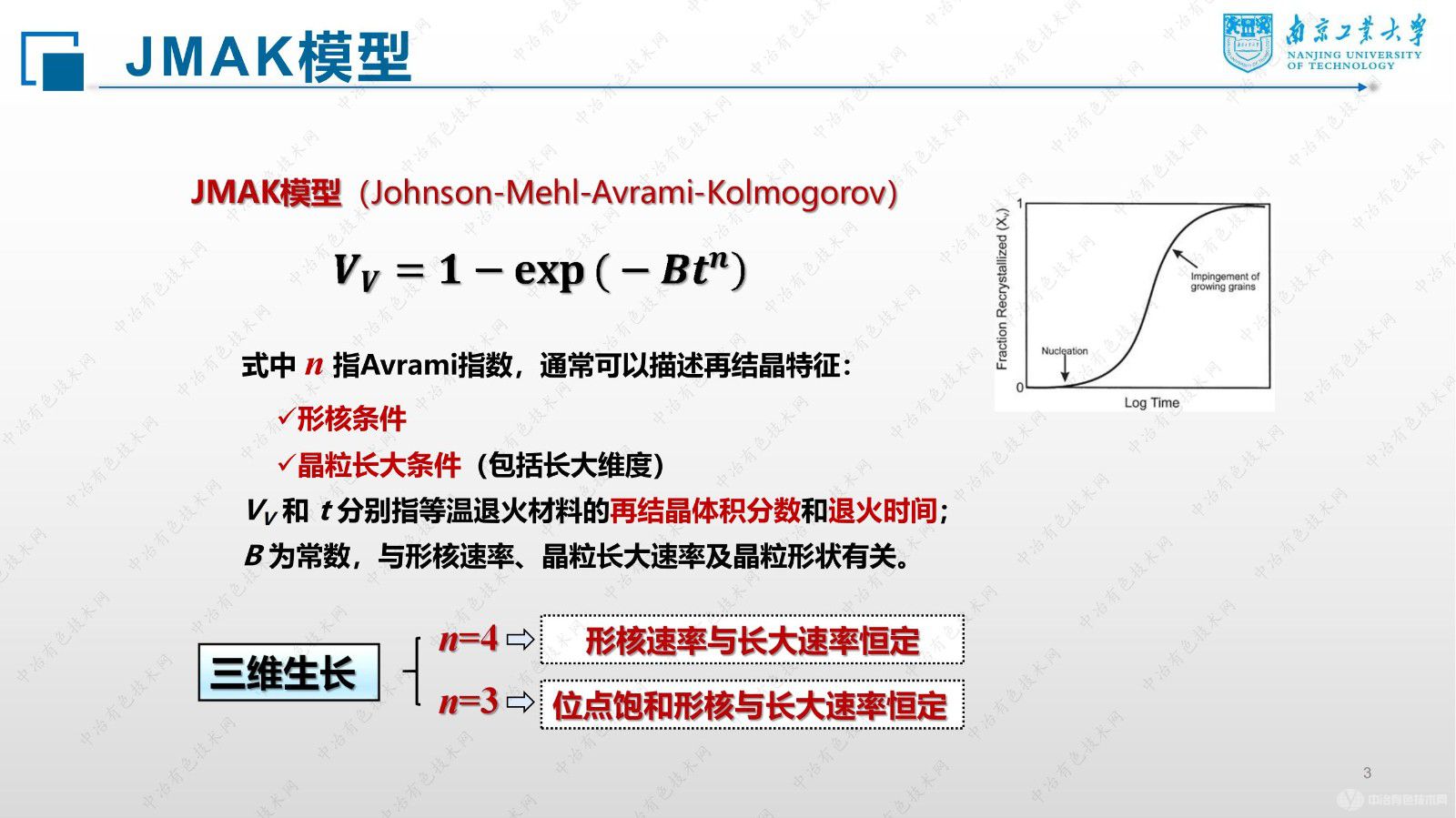

南京工业大学，雷秀川，5xxx系铝合金再结晶动力学，1.AA5182和AA5657合金的Avrami指数分别是2和2.8~2.9，均偏离JMAK模型的假设值 (3或4)；2.形核速率、晶界迁移速率和团聚形核是造成两种合金Avrami指数差异并偏离JMAK模型的三个主要因素，其中这三个因素对AA5182合金的影响更大。3.两种合金的再结晶形核与长大在RD和ND方向上存在差异，再结晶晶粒均倾向于沿RD方向团聚分布，并且在ND方向上生长受阻。经过严 展开更多+
南京工业大学，雷秀川，5xxx系铝合金再结晶动力学，1.AA5182和AA5657合金的Avrami指数分别是2和2.8~2.9，均偏离JMAK模型的假设值 (3或4)；2.形核速率、晶界迁移速率和团聚形核是造成两种合金Avrami指数差异并偏离JMAK模型的三个主要因素，其中这三个因素对AA5182合金的影响更大。3.两种合金的再结晶形核与长大在RD和ND方向上存在差异，再结晶晶粒均倾向于沿RD方向团聚分布，并且在ND方向上生长受阻。经过严重的冷轧变形后，两种合金均存在大量沿RD拉长的轧制带状结构，同时AA5182合金中一些尺寸较大的第二相颗粒沿RD方向分布可有效促进 收起+
换一批
对“第八届全国有色金属结构材料制备/加工及应用技术交流会暨2022中国结构材料大会”的评论 （0条）
