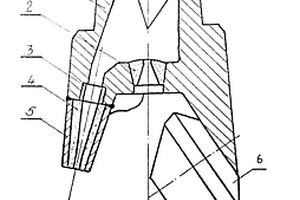

加长喷嘴与中心喷嘴组合钻头 1065

 0

本实用新型涉及一种用于石油地质勘探钻井中钻穿中软性地层的三牙轮钻头。目前,使用的三牙轮钻头,由于喷嘴设计不尽合理,在钻井过程中,经常出现钻头被泥包的现象;降低了钻头切削岩石速度,影响了钻井进尺。本实用新型是在原钻头的基础上,将钻头中的一个水眼改为整体加长式喷嘴,并在钻头中部位置增加一个中心喷嘴,使用时即可消除泥包牙轮现象,加快钻井速度,延长钻头使用寿命,使钻头单只进尺速度提高到50%以上;本实用新型可广泛用于石油、煤田地质勘探部门。

井下水泥封堵装置 824

 0

一种石油、地质钻探固井用的一种井下水泥封堵器,由扶正器圈体、扶正片、弹簧叶片、铆钉、锁扣、合叶扣组成,在套管扶正器弹性扶正片内侧用铆钉固定宽度大于扶正片的弹簧叶片,并在扶正器最大径处布满。扶正器圈体为铰接分体式,在对合处设有合叶式锁紧机构,弹簧叶片一端用铆钉固定在扶正器圈体上,另端向内翘,以顺时针方向排列用铆钉固定在扶正片最大径处,弹簧叶片设有弧度,扶正片一般为8-12片,扶正片采用焊接或销钉固定在扶正器圈体上。该装置解决了现有技术中存在的水泥伞被磨破或不能合张开,皮碗经常出现管串下入困难,封隔器隔断效果差的问题。该装置可广泛应用于石油、地质钻探固井作业中。

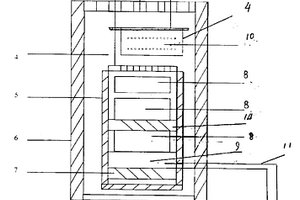

保真烘干箱 782

 0

本实用新型提供了一种地质、石油勘探录井用的保真烘干箱,在技术上采用加热管加热,经电机和风轮运转形成热风对岩屑加热,通过热电组来检测温度,由温控表来控制温度,改直接加热式为热风式加热解决了岩屑烤焦和污染环境的问题,经试用效果良好,具有使岩屑加热不糊,保持岩屑的性质,提高烘干时效,不污染环境等特点,可广泛应用于地质、石油勘探录井作业。

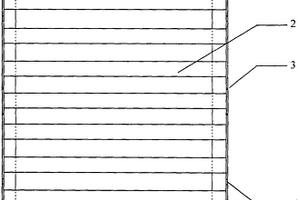

立体岩心库牛腿式货架使用的平板式托盘 895

 0

本实用新型涉及一种可单元化集装、堆放、储存、搬运物品实物地质资料的水平平台装置，具体是立体岩心库牛腿式货架使用的平板式托盘，本实用新型由平板式托盘、分离式提手和地面支架组成，其中平板式托盘由矩形边框、承载板、信息卡绑定孔和提手挂接孔构成；存取作业时，单元货物搁置在货格左右两边的牛腿、托梁上，堆垛机货叉由货格下部间隙进出，从平板式托盘底部叉起单元货物；根据实物地质资料永久保存和物流不出库的特点，本实用新型提供一种立体岩心库牛腿式货架使用的平板式托盘，所占空间高度20～50mm，可降低库房、货架和堆垛机高度，亦可增加货格层数，提高库容；平板式托盘或者单元货物在货架及输送线作业时，由物流机械自动操作，在输送线以外工区作业时，应定点安装地面支架，便于叉车叉运。人工移动空托盘时，将分离式提手挂接到提手挂接孔上，就位后分离。

模拟地层驱替装置 722

 0

一种油田地质室内岩石电学特性实验用的“模拟地层驱替装置”,该装置主要技术是在模拟地层驱替装置的驱替容器内设有上下封隔垫,并在相应位置接有三条由阀门控制的进出管线。实验时,将模拟地层置于上下封隔垫之间,封紧上盖,开闭相应阀门,连接要驱替的液体,打开驱替泵,就能保证在模拟地层中驱替的液体只能按一个方向流动,达到实验设计的要求。它解决了现有技术中不能做大件岩石电学特性实验,测量结果与现场实测相差较远的问题。本实用新型可广泛应用在油田地质室内岩石电学特性实验中。

可捞插座式无塞固井装置 858

 0

本实用新型涉及一种石油、地质钻探固井用的一种可捞插座式无塞固井装置。由外管、卡簧、卡簧固定套、内衬管、插座、销钉、锁块套、锁块、下接头、内管上接头、内连接管、隔离环、上下密封胶筒、挂座短节、挂座、调长管、挂座键、定位套、压簧、引鞋、丝堵组成,将内插管注水泥工具座放在插座上,外管与卡簧相配合构成防倒机构,插座通过内衬管底台阶上的锁块固定在外管上,下部与下接头、内衬管与卡簧固定套、内管上接头与内连接管、挂座短节与挂座、调长管与引鞋均为螺纹连接,挂座键用销钉固定在引鞋上。该装置解决了现有技术存在的大井套管同水泥塞一同钻掉,小井眼固井后钻塞易坏易掉钻具的问题。本实用新型可用于石油地质钻探固井作业中。

具有增力系统的水平定向石油钻机 1040

 0

本实用新型公开了一种具有增力系统的水平定向石油钻机，包括主机体、滑动道以及钻进台，所述主机体上设置有钻进台，所述钻进台上设置有滑动道，所述滑动道上设置有中心齿板，所述中心齿板的两侧设置若干齿槽，所述钻进机设置于滑动道上，所述钻进机上设置有加力系统；本实用新型涉及石油钻机技术领域，该具有增力系统的水平定向石油钻机，结构简单，采用了两套加力系统对钻机的齿轮驱动部分进行加力，使之在遭遇坚硬地质时能够输出更大的扭矩，克服地质岩层，同时又可以更加均匀的增加和传递扭矩，更加节能，又避免了突然加力造成了设备损毁，提高设备使用寿命。

岩屑自然伽玛射线分析装置 1105

 0

本实用新型涉及一种岩屑自然伽玛射线分析装置,属岩石样品测量装置类。随着现代钻井技术的提高,钻头使新钻的岩性更加破碎,给地质录井工作特别是用肉眼和荧光识别判断地下岩层情况带来更大困难,为此本实用新型采用了一种用铅罐制成的圆桶内装有一根自然伽玛射线测量仪,在测量装置上面装有样品筛选网,使用时将井内地层岩样放在筛网上,通过自然伽玛射线仪便可准确判断地层岩性,通过岩性测定能进一步加快油气勘探开发速度,由于本装置结构简单,使用方便,工作时还可通过单片机将信号输入到显示屏上面直接判断岩性,因此广泛用于油田地质录进工作中。

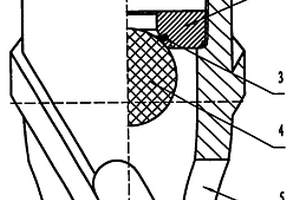

套管导向旋流发生装置 793

 0

一种石油开发、地质勘探钻完井下套管固井过程中导向旋流发生装置,由本体1、承托环2、密封圈3、浮球4、循环孔5、导向筋6组成,在本体1内的一端设有与套管连接带锥度的阴螺纹,另端设有通孔,并在其侧部的周向设有2-20个于径向和轴向夹角为20～160℃的循环孔5,而在本体1外部设有2～20个径向和轴向有20～160℃夹角的螺旋凸条导向筋6,外形似纺缍形的短节,内安装带有中空并带密封圈3的承托环2,再在下部内腔中安置浮球4。它解决了现有技术中存在的洗井、固井质量差,局部形成“死区”顶替效率低,油井使用寿命短的问题。该装置结构简单,使用方便,易于推广应用,可广泛应用于石油开发、地质勘探完井固井下套管作业中。

远程数据移动终端机 751

 0

本实用新型涉及一种远程数据移动终端机,属远程数字移动通讯装置类。目前,地质勘探中实时的地质资料信息收集,对于主管部门决策产生较大影响,现普遍采用卫星由野外向基地传输信号,但成本较高,而利用电台传播,则受距离影响使其达不到理想效果,本实用新型为此目的而采用中国移动GPRS移动无线传输网络为载体配合使用,本终端机能实现企业内部Intranet互通;使井场与基地信号中心数据库同步,从而减少了运行成本,为油田勘探与开发提供了快捷、准确信息资源,由于本装置结构简单、使用方便,因此,可满足油田野外工作通讯需要。

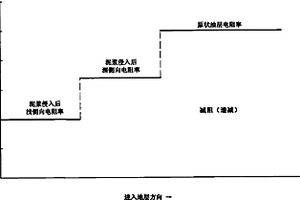

基于砂岩储层水层电阻率的地层数据处理方法 860

 0

本发明涉及砂岩水层电阻率的储层数据处理方法,属于基于电阻率的储层属性的识别方法,适用于对地下水层识别。包括利用地质勘探设备采集储层岩性数据;通过分析设备分析采集的储层岩性数据获得砂岩总孔隙度、束缚水饱和度、地层水密度和地层原油密度及可动地层水电阻率和地层束缚水电阻率、泥浆及泥浆滤液电阻率和砂岩水层真电阻率、地层流体替换率和泥浆滤液分配系数。最终得到被污染砂岩水层视电阻率,通过比较砂岩储层深浅侧向视电阻率和真电阻率及实测电阻率之间的数值关系,判定砂岩储层是否是水层。本发明通过对井眼周围砂岩储层污染程度分析,避免了油气层在投入开发射孔时误射水层,减少了对异常的误判,降低了开发成本。

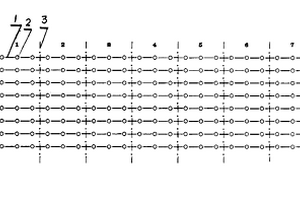

三维地震勘探区间排列施工法 1148

 0

一种用于油田三维地震勘探的区间排列方法是由采集线、采集站、区间组成,施工时只需在八条平行的采集上面布有21个采集站每个站设有4个接收道,其站间距离为200米,然后,再将八条采集线段按照600米×700米规格划分为七个区间,便可进行施工,采用本施工方法克服了在传统施工倒线时因距离远管理不便,费工费时又费车辆的弊端,使用本发明施工方法,一个队在一年内可降低近百万元生产成本,由于本发明方法施工简单,并从根本上改变了传统施工工艺,因此可广泛用于石油地质勘探之中。

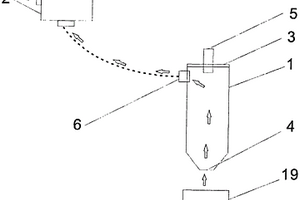

清洗固体颗粒的装置 786

 0

本发明涉及地质钻探技术领域，特别是涉及一种地质钻探固体颗粒岩屑清洗的方法和装置；一种清洗固体颗粒的装置，包括：罐体、气力输送气流发生器和滤网杯，所述罐体和气力输送气流发生器之间设气力输送管路；所述罐体的底部下方设有滤网杯；其中，所述罐体的顶部开孔并设有顶盖将其密封，所述罐体是底部为锥型的密闭空腔的薄壁结构；本装置采用气力和清洗液结合的清洗方式能够实现固体颗粒岩屑样品的自动化清洗作业，具有节约水资源、清洗效率高、清洗效果好、设备体积小等特点，并且具有自清洁功能，杜绝了固体颗粒样品清洗采集过程中相互污染的问题，比较现有的发明具有突出的实质性特点和显著的进步。

用于井下随钻测量的磁耦合携能反向通信方法 771

 0

本发明属于钻井工程技术领域，尤其是涉及一种用于井下随钻测量的磁耦合携能反向通信方法，其特征在于包括如下步骤：步骤1：发电机短节带动钻头旋转；步骤2：探管短节内的地质参数传感器测量信号，通过无线磁耦合通信及携能装置传至主控电路短节；工程参数传感器通过无线磁耦合通信装置将测量信号传输至无线接收短节；步骤3：无线接收短节进行信号放大、滤波、解调处理，上传至地面系统。本发明利用电磁感应原理，采用无线磁耦合通信方式实现无线非接触式通信，叠加无线磁通信过程，实现共用耦合机构的电能和信息同步传输，避免了通信载体因井下高温、强腐蚀及密封性要求导致的结构易损、可靠性差、使用寿命短等问题，提高了数据传输可靠性。

岩性数据采集处理方法 694

 0

本发明涉及地球物理勘探开发的岩性数据采集处理方法,涉及地层岩性参数的数据采集测试分析领域,适用于基于岩性数据来识别地下水层或油层或含可动水油层。包括利用地质勘探开发设备采集地层岩性数据;通过分析设备对采集的地层岩性数据进行分析获得计算砂岩地层视电阻率所需的基础参数及地层流体替换率和泥浆滤液分配系数,通过比较受污染的砂岩地层深浅侧向视电阻率和真电阻率及实测电阻率之间的数值关系,判定砂岩地层是水层、是油层还是含可动水油层。本发明通过对井眼周围砂岩地层污染程度分析,避免了油井在投入开发射孔时误射水层所造成的浪费,减少了对异常层的误判,有效地提高油藏的单井开采效率,有利于油藏经济高效地开发。

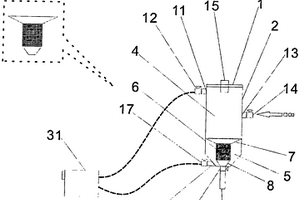

利用网筒清洗固体颗粒的装置 912

 0

本发明涉及地质钻探技术领域中地质钻探固体颗粒岩屑清洗的装置，特别是一种利用网筒清洗固体颗粒的装置；一种利用网筒清洗固体颗粒的装置，包括顶盖、罐体、气力输送气流发生器、隔离网筒、清洗沉降仓、废液仓构成；本装置能够实现固体颗粒岩屑样品的自动化清洗作业，区别于其它发明装置在于采用气力和清洗液结合的清洗方式，具有节约水资源、清洗效率高、清洗效果好、杜绝网孔淤堵等特点，并且具有自清洁功能，杜绝了固体颗粒样品清洗采集过程中相互污染的问题，比较现有的发明具有突出的实质性特点和显著的进步。

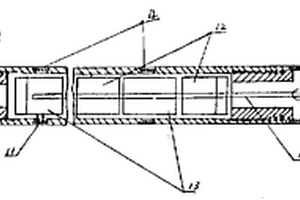

采油油井油层孔道裂缝清洗装置及处理方法 1007

 0

本技术属于采油油井油层孔道裂缝清洗装置及处理方法,其结构是在一个无缝钢管的管体上开有多个泄压孔,在管道内放有火药和溶解剂,管道两端有上接头和下堵头,在上接头内设有雷管室,装有启爆雷管,通过导爆索伸入火药和溶解剂内,接到地面启爆仪内,当雷管引爆后,利用火药燃烧后体积急聚膨胀达到清洗油层孔道及地质裂缝的目的。优点:结构简单,施工方便,制作容易,成本低,清洗作业时间短,经爆破清洗后油井产量迅速上升,具有极高的经济价值。

钻井采集参数IC浮子传递读取系统 899

 0

本发明涉及一种钻井采集参数IC浮子传递读取系统，由无线数传及IC读取器、IC浮子回收网及线圈、无线数传接收机、接收主机、钻井及地质参数检测仪、IC电子标签浮子投放短节、IC电子标签浮子组成，解决了困扰钻井行业多年的井下数据采集传输难的问题，克服了无线随钻设备仪器昂贵、传输数率低、连续工作时间短、对钻井泥浆要求高、设备检修周期短、施工工艺复杂、施工队伍庞大等弊端，整个系统设备及仪器没有易损件，维护管理方便，可重复使用，使用成本低，可采集多种钻井及地质参数，推广应用将提高钻井生产技术水平。

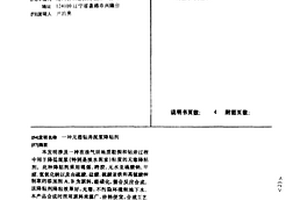

无毒钻井泥浆降粘剂 892

 0

本发明涉及一种在油气田地质勘探和钻井过程中用于降低泥浆(特别是淡水泥浆)粘度的无毒降粘剂。此种降粘剂采用褐煤、栲胶、无水亚硫酸钠、甲醛、氢氧化钠以及由硫酸、盐酸、硫酸亚铁和高锰酸钾制取的添加剂A、B为原料,经磺化、螯合反应合成。该降粘剂降粘效果好,无毒,不污染环境和地下水。本产品合成时所用原料来源广,价格便宜,合成工艺简单,宜于推广应用。

基于基岩油藏油水层电阻率的地层数据处理方法 899

 0

提供一种基于基岩的地层数据处理方法,适用于基岩油藏油水层电阻率的地层数据来识别基岩水层或基岩油层或基岩含可动水油层。包括利用地质勘探开发设备采集基岩油藏地层数据;通过分析设备对采集的基岩油藏地层数据进行分析获得计算基岩真电阻率和基岩视电阻率所需的基础参数,通过比较受污染的基岩地层深浅侧向视电阻率和真电阻率之间的数值关系,判定基岩地层是水层、是油层还是含可动水油层。本发明通过对井眼周围基岩地层污染程度分析,避免了基岩油井射孔时误射水层,有利于基岩油藏经济高效开发。

基于砂岩油藏油层电阻率的地层数据处理方法 959

 0

本发明涉及砂岩油藏油层电阻率的地层数据处理方法,尤其适用于对地下油层的识别。包括利用地质开发设备采集地层岩性数据;通过分析设备获得砂岩总孔隙度、束缚水饱和度、地层水密度和地层原油密度及可动地层水电阻率和地层束缚水电阻率、泥浆及泥浆滤液电阻率和砂岩水层真电阻率、地层流体替换率和泥浆滤液分配系数。最终得到侵入泥浆和泥浆滤液后的砂岩储层视电阻率,通过比较砂岩储层深浅侧向视电阻率和真电阻率及实测电阻率之间的数值关系,判定砂岩储层是否是油层。本发明通过对井眼周围砂岩油层污染程度分析,组合生产井需要射孔生产的油层,减少了对异常层的误判,提高了单井开采效率,降低了开发成本。

地震数据拆分处理方法 787

 0

一种地震数据拆分处理方法包括步骤:(I)利用地震勘探设备,采集地震数据;(II)对原始资料进行观测系统定义;(III)进行频率分析和频率扫描,确定各个频率段对地质构造的贡献程度;(IV)将经过观测系统定义的单炮数据拆分为不同频段;(V)将拆分后的数据体分别顺序进行地震资料振幅补偿、反褶积、静校正、水平叠加、偏移成像;(VI)将拆分后的数据体合并,构成最终偏移数据体:(VII)将合并后的偏移数据体经过滤波、增益处理后用于地震资料解释。本发明解决了常规处理方法对不同的频率成分考虑不周,造成低信噪比资料中深层复杂构造成像不清的问题,使最终处理的地震资料成像效果较好,大大提高了处理质量,对中深层成像贡献很大。

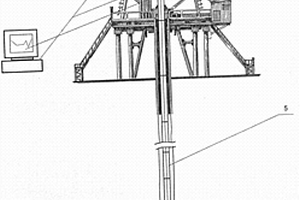

智能钻具钻井有线数据传输系统 967

 0

本发明涉及一种智能钻具钻井有线数据传输系统，由线缆旋转接头、信号线缆线、控制主机、报警器、智能钻具、钻井及地质参数检测仪、线缆检测器、串口通讯模块组成，解决了困扰钻井行业多年的井下数据采集传输难的问题，克服了无线随钻设备仪器昂贵、传输数率低、需要配备昂贵的高温电池、连续工作时间短、对钻井泥浆要求高、设备检修周期短、施工工艺复杂、施工队伍庞大等弊端，在对智能钻具的耐磨性、耐腐蚀性处理后，智能钻具可重复使用，有线带来优越的信号传输性能，可配备更多的测试仪器，实时地采集更多的钻井及地质参数，提高钻井井眼轨迹控制的准确性及优越性，提升钻井勘探效果，提高石油生产效益。

无荧光防塌降失水剂及其制备方法 713

 0

本发明涉及一种用于石油钻井特别是探井钻井过程钻井液处理的无荧光防塌降失水剂及其制备方法。此种防塌降失水剂由水、褐煤、栲胶、聚丙烯腈胺、苯酚、甲醛、焦亚硫酸钠(或无水亚硫酸钠)、氢氧化钠按一定比例混合搅拌后,在密闭状态和一定温度下反应,并经烘干、粉碎后制成。此种防塌降失水剂既具有良好的防塌降失水效果,又对地质录井无荧光干扰,因而可用于生产井、探井等各种钻井过程。

对地震信号进行波形拉伸补偿的方法 1135

 0

一种对地震信号进行波形拉伸补偿的方法,其中首先精确计算出波形拉伸量,然后在反射信号较强的一个主频波长范围内对原始记录数据利用波形拉伸后的采样率进行重采样,最后再利用原始采样率来恢复数据,从而实现波形拉伸补偿。应用得到的波形拉伸补偿过的波形来判断和解释地下地质构造,从而提高了勘探精度,有助于提高地震数据解释人员寻找有利油气圈闭、确定井位的精度。

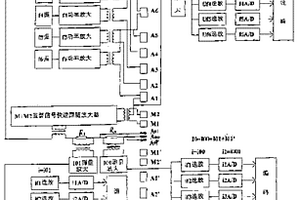

具有多种分层能力的阵列侧向测井仪 1022

 0

本发明是一种具有多种分层能力的阵列侧向测井仪,包括:多个信号源,产生多个具有不同频率的工作信号;多组屏蔽电极,每一组屏蔽电极分别与相应的信号源连接,以向不同地层发射第一工作信号,同时形成对主电极组输出信号的聚焦电场;监督装置,用于接收并放大所述的多组屏蔽电极发射的第一工作信号;主电极组,在屏蔽电极的电场作用下向地层聚焦地发射监督装置输出的主工作信号,其中主电极组包括一个中心电极和从中心电极向外依次排列的多对外层电极,使外层电极的电场对内层电极的输出信号形成再次聚焦;电压测量处理装置,检测和处理主电极的电压;电流检测处理装置,检测和处理流过主电极的电流。本发明一次测量可获得十二条视电阻率曲线,能够细致地描述地质,精确地定向分析,解释地层,解决了地质薄层、薄互层的解释和定量问题。

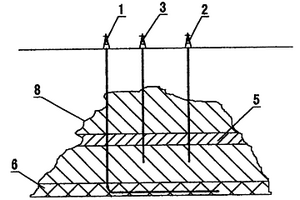

重力泄水辅助蒸汽驱提高深层超稠油油藏采收率方法 1007

 0

本发明涉及通过利用重力泄水辅助蒸汽驱的开采方式提高深层块状超稠油油藏采收率的方法,其主要通过结合块状油藏地质小层精细对比、隔夹层分布规律、剩余油分布规律等研究及数值模拟的精细研究成果,在井间部署叠置水平井,采用上叠置水平井注汽,周边直井生产及下叠置水平井排液(冷凝水及水平井间的原油),提高深层油藏高速注汽的采注比,同时提高井底蒸汽干度、降低油层压力,有助于汽腔扩展,提高波及体积,改善开发效果及最终提高采收率的目的。

利用井数据提高成像速度模型精度的方法 1167

 0

提供一种利用井数据提高成像速度模型精度的方法，其主要包括将野外采集到的地震数据进行处理的步骤，进而采用速度模型分析及偏移成像的技术手段，对图像进行重构，进而在速度模型的基础上进行网格层析反演速度建模，得到优化后的最佳速度模型后利用融合优化后的速度模型V优进行整体偏移。利用优化后的精确描绘实际地下地质构造的真实地速度模型进行整个目标区的地震资料的整体偏移，可以使目标区的地震资料很好地成像，为下一步地质综合研究提供可靠的、清晰的地震剖面。

火驱变质岩潜山高凝油油藏利用水平井采油的工艺技术 936

 0

本发明涉及一种火驱变质岩潜山高凝油油藏利用水平井采油的工艺技术,属火驱采油开采潜山高凝油方法类。辽河油田稠油、高凝油储量约占总储量60%,主要依赖注蒸汽开采而潜山内变质岩高凝油,由于岩面微密渗透率低至今无法开采,为此本发明采用火驱技术,对裂缝中原油使用钻水平井方法进行开采,有望获得成功,目前现技术中高凝油开采在加拿大等均质砂岩中的稠油油田利用火驱在水平井开采,已有先例,但对潜山内的高凝油并未见报导。而本发明利用火驱对变质岩潜山高凝油油藏开采方法至今未见报导,使用本方法采收率可达10%以上,此外,本发明还可利用高凝油特性综合地层温度可以进行垂向段的高凝油层开采,可实现和扩大辽河油田的地质储量,该技术由于施工方便,可靠程度高,因此,可广泛用于古潜山、稠油、高凝油的开采。

定位码垛型防尘岩心盒 881

 0

本实用新型涉及一种实物地质资料收纳保存装置，用于收纳保存岩心、岩屑、井壁岩心和标本等实物地质资料的定位码垛型防尘岩心盒本实用新型采用聚乙烯树脂注塑成型，由收纳空间、隔板、定位销、把手、定位孔、资料信息卡绑定区和防尘盖组成，分为单格、二格和三格三种，用于收纳保存岩心、岩屑等实物地质资料。码垛定位装置设在变形和收缩率低的两端，可忽略因侧壁变形对码垛的影响；把手具有垂直面、斜面、夹角和倒圆角，人工搬运不硌手，机械手搬运牢固、稳定，并可消除机械手定位与重复性动作误差；在把手外壁设置信息标签绑定区，用于绑定档案和管理信息卡，供利用、管理人员识别和电子设备捕获，提高管理水平；片状定位式防尘盖不影响码垛功能，两端设置定位缺口和开盖缺口，便于限定盒盖位置和开启盒盖。
