本实用新型提供了一种兼具会车道功能的隧洞洞口,包括主车道、会车道与设备设施场地、集水井以及风机承台,会车道与设备设施场地对称地设置于隧洞洞口处的主车道两侧,会车道与设备设施场地具有向隧洞内延伸的呈收束状的渐变段;集水井设置于渐变段上,风机承台固定于该隧洞洞口上方。本实用新型通过在隧洞洞口布置加宽带,即会车道与设备设施场地,可以取消在洞内设置加宽带或避车洞,综合风机等设备设施布置,有利缩短工期、减小造价、缩短会车时间、提高施工效率、便于运行管理、降低安全风险,特别适用于地质条件较差的隧洞,具有广阔的推广应用前景。

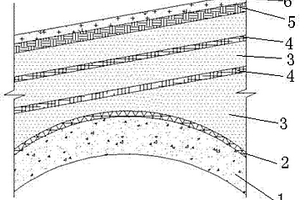

本实用新型涉及一种抗落石冲击明洞、棚洞洞顶垫层结构,属于隧道工程、地质灾害防治工程领域。一种抗落石冲击明洞、棚洞洞顶垫层结构,其自下而上依次包括防水层、抗冲击垫层、粘土隔水层和种植土层,防水层与明洞或棚洞洞顶的拱圈层相邻,抗冲击垫层是由回填土层和抗冲击板材间隔铺设而成,抗冲击板材至少设置一层,抗冲击垫层的上下表面均为回填土层。抗冲击板材为一般的聚苯乙烯土工泡沫板。本实用新型在回填土层中增设聚苯乙烯土工泡沫板(抗冲击板材),充分利用该种材料在冲击作用下的缓冲、变形、消能作用,从而大大延长冲击历时,也就是说能够有效降低冲击力,从而保证了明洞、棚洞结构在落石冲击荷载作用下的安全。
本实用新型涉及一种静压静拔空心现浇变型管桩的成型装置,属管桩制造领域。优点:由外管、混凝土振动器总成、内芯及开口桩尖构成,开口桩尖位于外管的下端,内芯位于外管内,混凝土振动器总成位于外管与内芯间且在外力的作用下上、下移动。一是开创了静压管内取土,避免了静压桩孔所产生的桩周地质的变形,确保了桩周边建筑物的地基质量;二是使混凝土管桩中的间隙、气泡得以有效地排出、密度达到设计标准,有效地提高其承载抗压强度,还使混凝土管桩的外壁可以形成凸凹式阻击桩结构,极大地提高了管桩的承载能力;三是内置气囊不仅便于脱膜而且可重复使用。

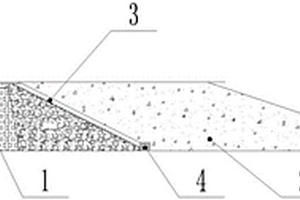

本实用新型公开了一种水库拼宽坝体与空间复合利用结构,应用于碾压土石坝,包括拼宽坝体,所述拼宽坝体设置在所述碾压土石坝的背水坡,所述碾压土石坝与所述拼宽坝体之间设置有用于防止所述碾压土石坝的填料流失的坝坡反滤层,所述碾压土石坝的背水坡坡脚上设置有排水管。本实用新型使水库大坝工程整体安全问题得到大幅度改善,有效降低大坝出险可能性以及出险后的严重性,可显著降低水库定期除险加固与日常管护成本,可不改变原有坝后土地类型甚至新增耕地指标或提升耕地质量,可为库区及库周的综合开发利用创造条件。本实用新型是土地资源集约节约利用的典范,也是为乡村振兴提供安全保障和致富增收渠道的重要载体。
本实用公开了一种钢套箱下沉自适应辅助定位装置,它包括加强钢板机构、弹性连接件、连接钢板、弧形钢板及滚动轴承,所述加强钢板机构两端安装在双壁钢套箱的外壁及内壁上,加强钢板机构与连接钢板之间设有弹性连接件;弧形钢板的外面安装在连接钢板上,内面均匀间隔设置一组滚动轴承,且滚动轴承与钢护筒之间留着间隙。本实用新型的定位装置,在有效提高钢套箱下沉定位的精度的同时,增加了钢套箱的刚度,能对外部荷载进行传递和消能,避免受力不均、焊缝或壁板撕裂等技术问题,解决了大型桥梁深水基础双壁钢套箱下沉施工中的平面位置及垂直度控制精度问题,提高了钢套箱抵抗偏位的能力,适用于较为复杂的地质及水文条件下钢套箱的下沉。

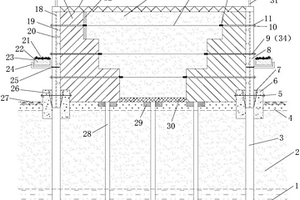

本实用新型涉及一种预制板对拉直立式无坡路堤,土层中设有挡土板桩基,桩顶设有条形现浇底板,条形现浇底板上留有U型杯口,装配式预制挡土板置于U型杯口中;装配式预制挡土板预埋连接杆,固定架与连接杆焊接,可更换种植槽置于固定架之上,可更换种植槽内置种植土,植被种于种植土上;路堤填料下部设有垫层。本实用新型具有以下的特点和有益效果:(1)合理利用土地,降低造价。(2)路堤两侧采用装配式预制挡土板施工,加快了施工进度。(3)路堤填料填筑时采用拉杆或拉绳将两侧的装配式预制挡土板拉紧,保证了路堤的整体性。(4)提供了多种施工方式,可适应多种不同地质条件或不同工况的施工,使用范围较广。
本实用新型公开了一种可变换螺纹数量的螺杆钻,所述螺杆钻上延杆长度方向具有槽口,所述槽口中滑动安装有滑块,螺杆钻上的每圈螺纹均断开,分成两部分,第一部分固定在螺杆钻外壁上,第二部分与螺杆钻滑动连接,且固定安装在槽口中的滑块上;所述滑块与电机相连。本实用新型提供一种可变换螺纹数量的螺杆钻,在中间加了一道螺纹,使得螺纹间距变小,等效替代了难以实现的改变螺纹密度的效果。可变换螺纹数量的螺杆桩可以根据地质勘测而选择在不同性质的土层钻出不一样螺纹密度的桩体,能够更好地适应不同地层的使用,因此也适用于地层强度变化较大的地区。
本实用新型涉及地质监测技术领域,公开了一种基于分布式光纤传感器的建筑桩基监测系统,包括承台和数据显示设备,所述承台的上表面安装有上部结构,且承台的下表面安装有若干个桩柱,所述桩柱的内部安装有分布式光纤,所述承台的右侧表面嵌入且固定连接有总排管,所述数据显示设备的一侧安装有数据分析设备,本实用新型通过设置有防护组件,防护组件可以对总排管进行保护,防护膜中的伸缩杆通过限位弹簧在限位杆中弹动缓冲,从而对总排管进行保护,避免总排管受到振动挤压而碎裂,工作人员可以将线穿过捋线组件中的第一线槽,将第二固定座装在第一固定座上通过固定栓进行固定,很好的将多条线进行捋顺啊,避免线缠绕在一起而影响后期维护。
本实用新型提供了一种趾板基础脱空处理结构,所述面板堆石坝趾板基础由于地质原因等,存在超挖大于2m以上,导致趾板脱空,且趾板“x”线不能调整,需对趾板基础进行处理,本专利采用混凝土回填处理方案,回填混凝土基础布置锚筋,趾板坐落在回填混凝土上,回填混凝土设置结构缝,并进行接触灌浆,趾板与回填混凝土之间布置插筋,面板和趾板后设置垫层区、特殊垫层区,为保证面板下面受力良好,在特殊垫层区下面设置压缩模量增大的区域,增模区采用特殊垫层料掺5%水泥,碾压密实。
本实用新型涉及一种翻板式活动坝结构。所要解决的技术问题是提供一种具有足够的泄洪能力,可适应较差的地质基础,满足城市景观、防洪及布置的需要的翻板式活动坝结构。采用的技术方案是该活动坝结构由金属结构的翻板闸门、钢筋混凝土闸墩和底板组成,其特征在于水平的底板其顶高程与原河床齐平,紧邻下游区域设有呈45°~60°斜面的底槛,底板两边为垂直设置的闸墩,翻板闸门为宽度与过水断面相匹配、其截面为具有45°~60°斜边的梯形闸门,翻板闸门的底铰固定在底槛上,在翻板闸门的上游通过设在左右两端的垂直于闸门面板的三角形支臂与安装在闸墩上的液压启闭机相连接。本实用新型可用于航道梯级渠化工程、水利水电工程、城市景观工程。
本实用新型涉及多点大间距辐射式缆机布置结构。所要解决的技术问题是提供一种多点大间距辐射式缆机布置结构,这种布置结构可以在不增加跨度条件下,可以扩大缆机覆盖范围、解决多台缆机联合抬吊以及方便多台缆机从固定端取料。解决该问题的技术方案是:多点大间距辐射式缆机布置结构,包括至少两台缆机,缆机由缆机固定端、缆机移动端、弧形轨道、索道系统和移动小车组成,所述缆机以辐射方式布置,其特征在于相邻两个缆机固定端比常规辐射式缆机固定端的间距大,所述缆机移动端设置在同一个弧形轨道上。本实用新型主要适用于水利水电工程,特别是施工缆机布置一端地形、地质条件较差,而又需要进行两台以上缆机抬吊和扩大缆机覆盖范围的情况。
本申请涉及地质探测的领域,尤其是涉及一种定向钻探系统,其包括机架、钻探钻杆及驱动电机,所述钻探钻杆上端面中间位置开设有冷却通道,所述机架内设置有蓄水箱,所述蓄水箱上设置有输水软管,所述输水软管上连接有出水头,所述输水软管上的出水头能伸入钻探钻杆上的冷却通道内。本申请在蓄水箱上设置输水软管并在输水软管上连接出水头,在驱动电机带动钻探钻杆进入钻探地面一端时间后,将驱动电机从钻探钻杆上取下并将出水头接入钻探钻杆山的冷却通道内,向钻探钻杆内供水,进而实现了钻探钻杆的快速冷却,进而降低了钻探钻杆受热变形的概率,提升了钻探钻杆的使用寿命。
本实用新型涉及一种确保塌方洞段后续施工安全的结构。本实用新型的目的是提出一种确保塌方洞段后续施工安全的结构,无需搭设高施工平台且便于实施。本实用新型的技术方案是:一种确保塌方洞段后续施工安全的结构,其特征在于:所述结构设置在塌腔下部,在接近设计开挖线部位架设混凝土拱架,混凝土拱架的两端嵌于预先开挖的拱肩槽内,混凝土拱架上方铺设细砂垫层。本实用新型适用于复杂地质条件下、大断面地下洞室塌方后的处理。
本实用新型属于市政设施相关领域,并公开了一种预制式管廊,该管廊由若干管节连接而成,该管节包括管体,该管体径向由内至外依次为结构层和外防护层,所述结构层是由竹材缠绕多层并通过防火性树脂粘结固化而成,所述外防护层是由防水耐腐材料制成。通过本实用新型预制管节的形式在工程现场连接成管廊,大大减小工程量,使得施工方便,减少工程周期,造价低;管体结构简单,加工方便,结构层作为承载结构为管体的主体部分,采用具有一定强度的竹材缠绕形成,绿色环保、资源可再生,制得的结构层具有高力学性能,同时竹材优异的弹性模量使制得的管廊抗形变能力强,具有比钢筋混凝土结构更好的抗震性和抗地质沉降能力,使其对地基强度要求较低。
本申请涉及地质勘探的技术领域,尤其是涉及一种防卡井的煤层气试井装置,其包括油管以及连接于油管上的清理部件,所述清理部件包括套设于油管外侧壁上的清理钻头以及驱使清理钻头转动的驱动部件,所述清理钻头转动连接于油管的外侧壁上,所述清理钻头的顶端固定连接有若干破碎齿。本申请具有通过清理部件清理塌壁形成的土层,从而以便现场人员将油管自裸眼井内取出。

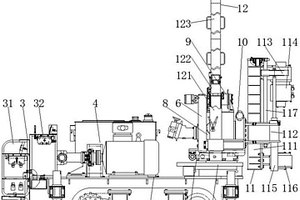

本实用新型公开了一种立轴式全液压钻机,包括行走机构、提升油缸、移位油缸、变速箱、液压卷扬机、垂直回转盘、液压动力头、液压支柱,所述行走机构的上方固定设有安装平台,所述安装平台左右两端的前后四角处均固定安装有液压支腿,所述安装平台的左侧尾端顶部固定设有操作台,所述安装平台的顶壁中部固定设有泵站,所述安装平台的右侧前端还设有水平回转台,通过本实用新型的实施,能适应一般煤层的地质条件,并且,兼具了无级的转速,给进、起拔能力较大,降低钻机采购成本和管理成本,使得钻机效能最大化,解决了现有技术中存在相应局限性的问题,具有一定的使用价值和推广价值。

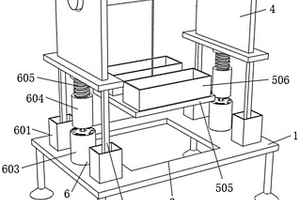

本实用新型公开了一种建筑工程用地基压桩装置,涉及建筑工程技术领域。本实用新型包括固定板,固定板内开设有通槽,固定板的顶部设置有连接板,连接板内设置有压桩机构,固定板与连接板之间设置有调节机构,压桩机构包括转杆,转杆设置在连接板内,转杆与连接板转动连接,转杆的表面设置有钢索,钢索与转杆绕接,转杆的底部设置有压桩板,压桩板的表面分别设置有固定盒和套环。本实用新型通过设置压桩机构可以带动转杆循环转动,通过转杆的循环转动可以使压桩板上下循环移动,通过压桩板可以对地基进行压桩,同时设置固定盒可以向固定盒内添加适当的重物块,使压桩机构也可以适用于地质较硬的地基,提高使用范围。

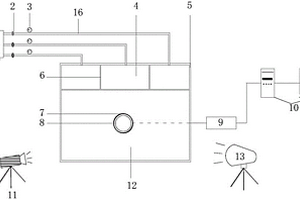

本实用新型公开一种模拟地表超载对既有盾构隧道结构影响的可视化试验装置,该装置包括:模型试验箱,分成上下两层空间,上层空间由三个独立的气压室组成,下层空间通过设置直接承受三个气压室独立气压的透明土材料以模拟地质环境;隧道模型,埋设在透明土材料中,用于模拟既有地铁隧道;气压加载系统,分别与三个独立的气压室连通,能够单独调控各气压室内的气压,可用于模拟隧道模型正上方超载和侧向超载两种工况;可视化数据监测系统,与隧道模型连接,用于获取地表超载作用下隧道模型隧周的土压力分布、隧道模型变形和土体位移数据。本实用新型能够比较真实的同时研究地表超载影响隧道横向受力变形和不均匀沉降两个问题。

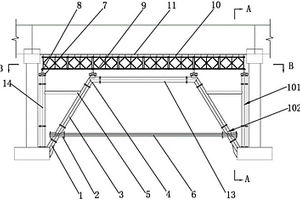

一种适用于大跨度混凝土现浇梁的自平衡不落地支架,包括装配式钢管框架,装配式钢管框架顶部依次布设若干卸荷块、若干承重梁、主梁、分配梁和底模,本实用新型各构件材料选用灵活,施工便捷度高;装配式钢管柱刚度大,变形小,施工可靠性好;结构自身稳定性佳,且支架可根据使用需求的变化任意加长与拓宽,可拓展性高;支架设置在地质条件较差或跨越河流的施工场地,底部采用对拉杆的形式使得斜腿钢管产生的水平内力自平衡,对主桥承台的水平影响较小,进而更安全可靠。

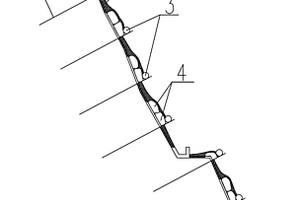

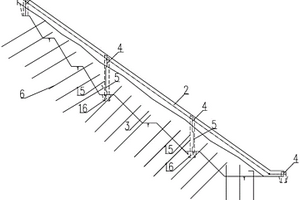

本实用新型涉及一种岩石边坡的绿化结构布置。本实用新型的目的是以边坡开挖破坏的自然植被为原材料,结合工程手段,提高岩石边坡的绿化成活率,使得水电工程与自然环境更加和谐融洽。本实用新型的技术方案是:该绿化结构具有坡度缓于1∶0.3的岩石边坡,边坡内施打呈矩形布置的锚杆,锚杆外露端长50cm,锚杆上挂设并固定钢筋网,网间每隔30cm见方绑扎宽度大于5cm的稻茅草绳;在锚杆外露部分的中部沿边坡的长度方向绑扎新鲜木杆并在新鲜木杆上方放置1-2层土袋,土袋及钢筋网的表面覆盖厚度10cm的绿化混合料及最外层1-3cm的含种子绿化混合料。本实用新型适用于年降雨量不大于600mm,非高寒地区的边坡缓于1∶0.3的不同地质、水文及气候条件下的岩石边坡。
本实用新型公开了一种多角度可调节的土地勘测设备,包括上支架、下支架、支脚、调节板、螺栓和第一夹板,所述支脚底端设置有支撑结构,所述支撑结构包括支撑板、固定块、转动杆、滑槽、限位杆、第一弹簧和卡槽,所述支脚前后皆设置有支撑板,所述支撑板底端皆贯穿有转动杆,且转动杆两端皆固定有固定块,所述固定块后侧结构固定在支脚上。本实用新型增大了支脚与地面的解除面积,避免支脚在地质较软的地面进行支撑时容易下陷的问题,增大了勘测装置的使用范围,对下支架的与上支架之间的固定进行加固,且避免因工作人员忘记拧紧螺栓导致下支架滑出砸伤脚部,提高了勘测设备的安全性。

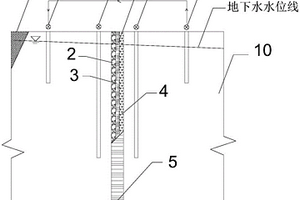

本实用新型公开一种复合地下垂直防污屏障系统,属于环境污染治理技术领域。该系统主要包括设置于污染源外围的渗透性反应器、垂直防渗墙、地下水监测系统和水头控制系统。本实用新型的复合防污屏障由渗透性反应器和三面包围的垂直防渗墙组成,利用垂直防渗墙阻隔作用,将地下水汇流至中间的渗透性反应器,从渗透性较大的渗透性反应器通过,与渗透性反应器中的吸附性介质接触反应,将污染物去除后向下游含水层释放,从而达到净化水质,防止污染物迁移扩散的作用。本实用新型克服了传统阻隔墙对隔水层深度的限制,大幅提高渗透性反应墙的处理效率,适用于各类复杂地质条件下的场地污染控制工程。

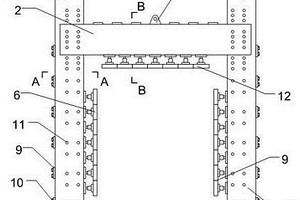

本实用新型涉及一种隧道开挖三维模型实验加载装置,包括加载框架、前挡板、后挡板、以及自平衡反力架,加载框架包括框架柱、移动横梁和上横梁,框架柱内侧面对称安装有若干个侧向液压油缸,移动横梁底部安装有若干个竖向液压油缸,上横梁上安装有起重装置,前挡板包括一块透明有机玻璃挡板和槽钢挡板,有机玻璃挡板上切割有一个孔洞,有机玻璃挡板位于槽钢挡板的内侧;前后挡板外侧分别设有一个以上自平衡反力架,自平衡反力架与前挡板之间设有若干个千斤顶,前挡板上设有千斤顶垫板。本实用新型可以产生各种不同埋深和地质条件下的岩土体三维应力场,可以实现大、小偏压条件下不同净距及不同断面等复杂条件下的硐室开挖模型实验。
