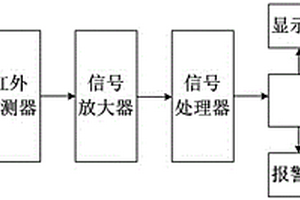

本实用新型涉及一种便携式红外无损检测设备，由电源、红外探测器、信号放大器、信号处理器、主控CPU、显示器、存储器、报警器、USB接口组成；所述的红外探测器连接信号放大器；所述的信号放大器连接信号处理器；所述的信号处理器连接主控CPU；所述的主控CPU分别连接显示器、存储器、报警器、USB接口。本实用新型结构简单，设计合理，采用手持式便携式检测设计，并配备手带，可单手操作，解决了当前检测设备体积庞大、操作不便、制作成本高等问题，具有很好的实用和推广价值。
1044
0

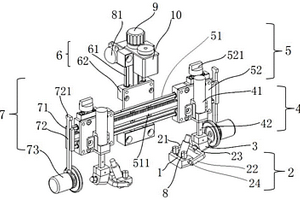

一种便携式超声无损检测探头夹具，包括由手持段、左侧支撑段和右侧支撑段构成的导杆支架，在两侧支撑段上设有镜像对称的导杆穿装孔，且导杆穿装孔的中心线在导杆支架的内侧相交形成夹角，在导杆支架上与每个导杆穿装孔相对应的位置均设有锁紧件安装孔；在镜像对称的导杆穿装孔内穿装有呈镜像对称的左支撑导杆和右支撑导杆，两支撑导杆均通过安装在对应的锁紧件安装孔内的螺纹锁紧件进行固定；在两支撑导杆上位于导杆支架内部的杆段上分别固定有用于安装探头的套筒件，两套筒件镜像对称设置，在每个套筒件的前端均安装有端挡件，在后端部均设有限位台面。本探头夹具结构简单、使用灵活方便、能保证检测精度，尤其适用于果蔬类小件产品检测。
1118
0

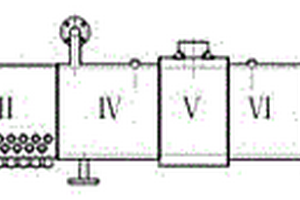

一种多功能管道无损检测焊缝模拟教学装置，所述的实训教学装置由八个筒节组成，设置有模拟焊缝坡口结构，可满足超声检测工艺设计、探头K值的选择、超声检测结构波和缺陷波识别、超声检测缺陷评定等超声检测实训教学需要；装置设置有对接、角接、搭接等焊接接头形式，装置母管不同管段采用了不同磁特性的材质，并在管道表面和近表面设置了不同种类的模拟缺陷，可以满足磁粉检测工艺设计、磁粉检测工艺参数选择、磁粉检测缺陷评级等磁粉检测实操教学需要；装置采用多种焊接接头形式，母管不同管段采用了不同材质，并在管道表面设置有不同种类的开口缺陷，可以进行着色渗透检测工艺设计、渗透检测缺陷评定等渗透检测实操教学需要。
1116
0

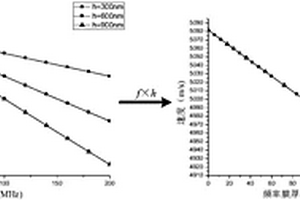

本发明涉及一种应用超声表面波无损检测薄膜厚度的方法，包括：根据样片薄膜与基底的材料参数，计算其理论频散曲线；利用激光激发超声表面波系统对样片进行检测，在距离激发源一定距离的两个位置处通过压电探测器探测表面波信号；计算出其幅度特性和相位特性，求解出声表面波的相速度，获得表面波的实验频散曲线；进行一次多项式拟合；选择理论频散曲线上的一个数据点，将该数据点的波速值v带入到拟合曲线计算其对应的频率值；通过比较理论频散曲线中的频率膜厚积与拟合曲线中的频率即可求出样片的厚度。本发明可以提高表面波波速测量的准确性。
740
0
本实用新型非铁磁金属薄板的电磁声发射无损检测装置，涉及利用声波发射技术测试金属材料，包括涡流发生器、四个压电换能器S1、S2、S3、S4、前置放大器和PC机，所述涡流发生器由信号产生器、功率放大器和激励线圈构成；涡流发生器的激励线圈平放在待检测非铁磁金属薄板的待检测区域，再将四个压电换能器S1、S2、S3和S4分别按菱形的四个顶点位置安放于该待检测非铁磁金属薄板上，四个压电换能器S1、S2、S3和S4分别通过信号线连接到前置放大器，前置放大器用同轴电缆连接到PC机。使用该装置克服了现有技术无法检测得到材料缺陷的活动状态信息的不足和存在很难从整体信号中提取材料局部缺陷微弱信号的难题。
875
0
本实用新型公开了一种无损耗电池容量检测器，具体涉及电池容量检测装置领域，包括检测箱体，所述检测箱体内部设有检测筒，所述检测筒底部表面设有刻度尺，所述检测筒顶部连通有存放通腔，所述检测筒一侧设有撞击箱，所述撞击箱表面设有撞击垫，所述撞击垫设置于检测筒内部，所述撞击箱外侧设有外接箱。本实用新型通过设有外接箱、撞击箱和连接杆，外接箱内压紧弹簧复位时带动弹性板向外侧移动，移动的过程中连接杆推动撞击箱内的活动板移动，从而带动活动座和撞击垫移动，撞击垫将检测筒内部放置的电池进行撞击并在滑槽内滑动，根据不同碱性电池被弹出的长度并且标出刻度，根据轨道上的刻度，可以得知电池的剩余电量。
713
0
本实用新型属于木材检测技术领域，尤其涉及一种木材无损检测系统，包括探测模块、抗干扰模块、天线模块，所述探测模块包括声表面波装置J3、测距传感器J1、应力波传感器J2，所述抗干扰模块包括差分放大器U1、差分放大器U2、差分放大器U3、电阻R1、场效应管Q1、场效应管Q2、场效应管Q3、场效应管Q4、电阻R2，所述天线模块包括天线E1、电容C2、电容C3、三极管Q5。本专利将声表面波装置J3探测木材的探测信号、测距传感器J1检测木材的测量信号、应力波传感器J2检测木材的应力波信号，分别经过差分放大器U3、差分放大器U1、差分放大器U2，来抵消电路中的噪声，大大提高电路的抗干扰能力。
1102
0

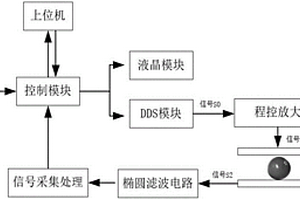

一种苹果品质无损检测系统，将上位机与控制器模块双向通讯进行信息交互，所述控制器模块的输入端连接数据信号转换模块，输出端上电性连接液晶显示模块和DDS信号发生器模块，所述DDS信号发生器模块的输出端连接程控放大模块的输入端，所述程控信号放大模块的输出端连接着平行电极板的输入电极，平行电极板的输出电极上连接滤波电路的输入端，所述滤波电路的输出端连接数据信号转换模块，数据信号转换模块将采集的模拟量转换成数字量。本实用新型具有多种高精准频率信号输出，经过被检测苹果后采集的信号稳定性高，能够实时对苹果的介电常数进行测量，而且系统整体抗干扰能力强，操作简单。
1066
0

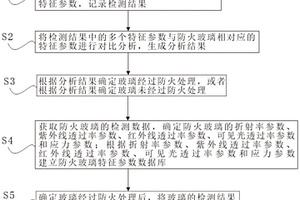

本发明提供了一种防火玻璃无损检测方法，涉及防火材料领域，包括：检测出玻璃的光学特征参数和/或机械强度特征参数，记录检测结果；将检测结果中的多个特征参数与防火玻璃相对应的特征参数进行对比分析，生成分析结果；根据分析结果确定玻璃经过防火处理，或者根据分析结果确定玻璃未经过防火处理。该方法检测成本低，检测速度快，可以定性检测玻璃的防火性能，并对玻璃的防火工艺进行判断，适用于对工程实际使用中的玻璃进行现场检测。
814
0
本实用新型公开了一种金属材料无损检测用样品固定机构，涉及夹具工装技术领域。本实用新型包括固定机构本体、第一固定装置以及第二固定装置，第一固定装置左端与固定机构本体右端连接，第二固定装置设置在第一固定装置内部。本实用新型通过固定机构本体控制第一固定装置对所需检测样品实施夹紧固定，同时第二固定装置对检测样品进一步实施固定，提高了装置的固定效果，确保检测样品的稳固性，便于进行检测作业，第一固定装置适应体积较大样品的夹紧固定，第二固定装置适应体积较小的待检测样品的固定作用，第一固定装置与第二固定装置相互配合，适应不同形状、不同大小的待检测样品的夹紧固定，大大提高了装置的固定效果以及装置的实用性。
827
0
本实用新型公开了一种管道无损探伤检测仪，包括轮架、套管、变频电机和单片机，轮架的两端均焊接有固定套，固定套上均匀安装有三个铰座，铰座上铰接有铰柱，铰柱内安装有带弹簧的弹柱，轮架的中间设有变频电机驱动的前进轮，固定套内安装的套管前端安装有旋转座、旋转头和照射灯，旋转座上均匀安装有三个摄像头，旋转头上安装有γ射线探伤仪，单片机上连接有无线发射装置、12V电源、开关和数据接口，电机、摄像头、照射灯和γ射线探伤仪均连接在单片机上。本实用新型操作简单方便、成本低廉、维修维护费用低，可实用性强，直接检测，避免材料浪费，检测效果好，而且检测结果可以直接记录便于长期保存。
1047
0

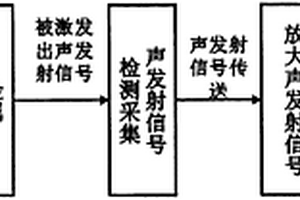

本发明金属材料的电磁声发射无损检测方法及其装置，涉及利用声波发射技术测试金属材料，检测方法的步骤是：将脉冲大电流发生器产生的脉冲大电流，加载到待检测金属材料上，若待检测金属材料存在裂纹，会被激发出声发射信号，该声发射信号被四个压电传感器检测并通过信号线输入前置放大器，由该前置放大器放大声发射信号并输入PC机，该PC机根据所采集到的声发射信号进行二维时差定位，定位检测出该待检测金属材料存在的裂纹缺陷；所用装置包括脉冲大电流发生器、四个压电换能器、前置放大器和PC机。本发明克服了现有技术在金属材料检测中会造成待检测金属材料结构二次损伤的缺点，扩大了声发射技术应用范围和提高其识别效率，适于工业应用。
949
0
本发明一种金属材料的电磁声发射无损检测装置，涉及利用声波发射技术测试金属材料中的裂纹型缺陷，检测方法的步骤是：将脉冲大电流发生器产生的脉冲大电流，加载到待测金属材料上，若待测金属材料存在裂纹，会被激发出声发射信号，该声发射信号被四个压电传感器检测并通过信号线输入前置放大器，由该前置放大器放大声发射信号并输入PC机，该PC机根据所采集到的声发射信号进行二维时差定位，定位检测出该待测金属材料存在的裂纹缺陷；所用装置包括脉冲大电流发生器、四个压电换能器、前置放大器和PC机。本发明克服了现有技术在金属材料检测过程中会对待测金属材料结构造成二次损伤的缺点，扩大了声发射技术应用范围和提高其识别效率，适于工业应用。
849
0
一种台式超声无损检测探头夹具，包括支撑座和载物平台；包括上下可调式支撑于载物平台上的支撑架，支撑架由左侧竖直导向段、右侧竖直导向段及连接两者上端的支撑段构成，支撑段呈向上拱起的半圆弧状；包括左右两支撑块组件，两支撑块组件分别固定在支撑段的左半部分上和右半部分上、且分别能沿左半部分和右半部分实现90°角度范围内的调整；包括左右两支撑导杆，两支撑导杆分别沿着支撑段的径向方向可调式穿装于两支撑块组件上；包括分别用于安装两检测探头的套筒件，两套筒件分别固定在两支撑导杆下端部。本探头检测夹具可灵活改变两检测探头的夹角及探头相对于载物平台的上下位置，从而满足不同尺寸和形状的果蔬类产品的检测要求。
1036
0
本实用新型公开了一种油气管道漏点无损检测仪，包括仪器安装架和底座，第一检测装置可以避免管道泄漏信号之外的其他信号的干扰影响，能够获取稳定、有规律、易识别的检测信号，当管道有微小泄露时，也能够检测到识别度高的检测信号，第二检测装置对泄漏的管道进行次声波检测，能检测到各种大小的泄漏点，有助于管道维护和检修，底座适用于不同管径的压力流体管道，能够保证装置与压力流体管道外表面紧密贴合，使检测到的信号更加精准，仪器安装架和底座均采用一种防腐蚀材质制成的构件，可以防止检测仪在检测的过程中受到腐蚀，增加检测仪的使用寿命，观察窗口对准压电检测器，可以实时的观察压电检测器的检测数据。
1081
0
本实用新型涉及一种无损检测标准试块,包括一金属制成的圆柱体,特征是:所述圆柱体为不等径结构,即在其轴向上制有复数个阶梯以构成不同直径的圆柱,每一圆柱径向上制有模拟当量圆柱孔。其优点是:可用于模拟具有已知缺陷的实物来调试钢棒超声检测仪器,从而使仪器检测具有相近尺寸、相近形状的模拟工件。在超声检测中使用具有阶梯状的检测试块对检测仪器进行调整与核对,保证超声检测仪器的探伤灵敏度,提高了锻轧金属钢棒的超声检测质量。本实用新型的设计制造更加符合超声原理的要求,涵盖了较大被测工件的透声范围,并解决了生产过程中对￠30-￠100MM范围钢棒的超声检测。
1119
0

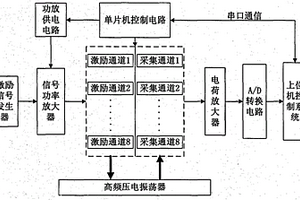

本实用新型涉及一种基于振动响应分析的GIS盆式绝缘子裂纹损伤的无损检测系统，该系统包括激励信号发生器、信号功率放大器、功放供电电路、8路激励/采集信号通道选择电路、压电振荡器、电荷放大器和A/D转换电路。本系统通过在高频压电振荡器上施加高频大电压激励信号，产生Lamb波，压电传感器采集信号传至电荷放大器，经A/D输出电压信号，经过上位机软件对多周期的波形进行均值滤波，得到单周期的波形，根据此波形与标准波形之间的电压差值来实现GIS绝缘盆子裂纹损伤检测。本系统优点在于：采用主动激励式振动响应检测方法，实现了对细小裂纹的高灵敏度检测，具有很高的市场应用前景。
963
0

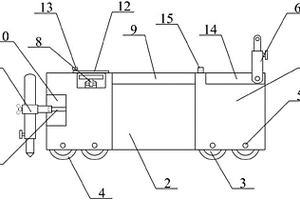

本实用新型提供一种油管无损检测仪器，包括移动检测箱，观察孔，移动轮，防撞套，连接轴，可调节拉杆结构，可调节标记笔结构，可调节板结构，无线透视仪，放置槽，螺纹杆，防尘盖，旋转螺栓，收纳槽和开关，所述的观察孔开设在移动检测箱的内部中间位置；所述的移动轮通过连接轴分别连接移动检测箱的下端左右两侧位置。本实用新型移动检测箱，螺纹杆，固定管，调节管，标记笔主体和卡接块的设置，有利于方便检测油管时，随时标记；移动检测箱和记录板的设置，有利于方便随时记录油管的情况；移动检测箱，移动轮，伸缩杆，一级旋转管和拉杆主体的设置，有利于拉动移动检测箱，减少对油管进行全面检测时的劳动强度。
770
0
本发明一种基于电磁加载的铁磁性金属无损检测方法，检测方法的步骤是：将通有高频、高幅值脉冲电流多匝激励线圈，通过将线圈上所通的脉冲电流自起点增加至一定幅值，加载到待检测的铁磁性金属上，若待检测的铁磁性金属存在缺陷，会被激发出声发射信号，通过外加偏置磁场增强铁磁材料的磁致伸缩力和洛伦兹力进而增强声发射信号幅值，该声发射信号被四个压电传感器或EMAT接收探头检测采集并通过信号线输入前置放大器放大后再输入PC机，根据所采集到的声发射信号，提取不同脉冲电流下的声发射信号特性，依据特征的变化规律，区分声发射信号和超声信号，并进行二维时差定位，定位检测出待检测铁磁性金属存在的裂纹缺陷，并最终对缺陷的活性进行判定。
675
0
本发明公开了一种基于近场光学技术的单分子DNA无损检测芯片，包括氮化硅基板，该基板上表面设置有凹槽，凹槽从左到右依次由矩形DNA分子样品池、渐窄坑道、窄坑道、渐宽坑道和矩形废液池连接组成，在窄坑道之上搭载有氧化石墨烯膜，在氧化石墨烯膜的左右两端分别设置有第一和第二金纳米粒子单层膜，电极A设置在矩形的DNA分子样品池内，电极B设置在矩形的废液池内，电极通过导线与电源连接。测序时，单链DNA分子在电场力和氧化石墨烯的共同作用下以直链状穿过窄坑道，当经过具有跨桥天窗结构的石墨烯捕获带检测区域时，针尖增强拉曼光谱系统会捕捉到碱基拉曼信号，并传到计算机。通过分析处理，实现单链DNA分子序列的实时检测。
718
0

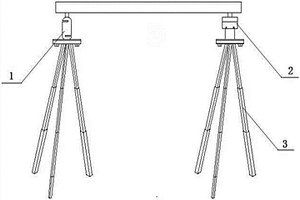

本发明提供一种可调节木材弹性模量无损检测装置，主要包括可调节支架、一号支承座、二号支承座。特征是：所述一号支承座由支承头、负荷传感器和一号底座组成，负荷传感器固定在支承头和一号底座之间；所述二号支承座由刀口、支板和二号底座组成，支板固定在刀口和二号底座之间；所述一号支承座和二号支承座位于待测木材两端共同支撑待测木材，所述一号支承座和二号支承座下端分别与一个可调节支架连接。本发明不破坏被测木材，并且可根据个人需求调节装置高度，结构简单、操作简便、成本低、检测效率高。
678
0

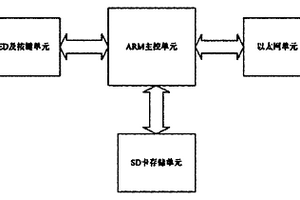

本实用新型提供了一种基于X光强力输送带无损检测装置的采集存储器,由ARM主控单元、SD卡存储单元、以太网单元和LED及按键单元组成,所述ARM主控单元分别与LED及按键单元、SD卡存储单元和以太网单元相互通讯连接;所述采集存储器通过网线与X光强力输送带无损检测装置通讯,利用按键控制装置启动和停止数据采集,通过以太网将数据收集并存储在SD卡中;并通过网线与计算机通讯,通过按键控制该采集存储器,将SD卡数据通过以太网传输给计算机,该采集存储器能够在爆炸性气体环境下安全工作,应用广泛,实用性强。
930
0
本实用新型公开了一种新型用于压力管道无损检测设备，包括横板，所述横板顶部一侧固定设置有箱体，所述横板的上方设有固定结构，所述固定结构包括电机一、圆块、圆板一、斜杆、弹簧一、横杆、外壳、直筒、直管和夹板，所述夹板的一端与箱体的一侧上方固定连接。该新型用于压力管道无损检测设备，通过横板、壳体、箱体、输送泵、软管、竖杆、圆筒和固定结构的配合，使得该装置在使用时，可以通过电机一带动圆板一转动，圆板一带动圆块转动，圆块带动斜杆转动，斜杆带动直筒向右移动，进而直筒与夹板将直管进行固定，便于工作人员将直管进行固定，避免在对该装置进行移动时，导致直管发生碰撞，进而造成直管损坏。
680
0

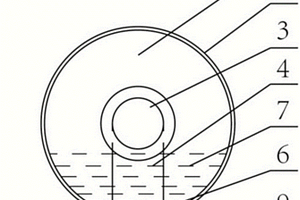

一种铁轨缺陷无损超声阵列检测设备，其特征在于：包括至少一个用于检测铁轨金属缺陷的检测轮，所述检测轮为中空结构，外层为橡胶层，所述检测轮的中心为提供动力的驱动轴，由驱动轴带动检测轮沿铁轨向前转动，所述驱动轴上还设有检测装置，驱动轴为中空结构，内部穿设导线，所述检测装置包括设置在靠近检测轮边缘的阵列检测探头、以及探头外部的圆滑部件，所述圆滑部件的弧度与检测轮的内径弧度一致，所述检测轮的内腔内充有耦合液，所述检测装置浸泡在耦合液内，所述阵列检测探头包括若干阵列单元，所述阵列单元平行排列设置，并且沿铁轨横向排列。本实用新型采用超声阵列检测探头来检测铁轨的缺陷，阵列探头扫描范围大，检测盲区小。
1045
0
本实用新型提供一种双光路X射线无损检测装置，包括放射源、前准直器、测量台、被测工件、后准直器、线阵探测器、康普顿探测器、保护外壳以及控制系统，其中前准直器为无散射狭缝，后准直器为高分辨率的多平行束准直器。测量时，通过控制系统控制测量台进行圆周方向步进转动和竖直方向的移动，放射源、前准直器、后准直器、线阵探测器、康普顿探测器的中心延长线均指向被测工件上的检测部位；所述后准直器设于康普顿探测器和线阵探测器前端以排除杂散射线。本实用新型使用两条光路，不但可以进行工件整体分析，还可以进行工件表面分析，分辨率高，可进行不同倍数的放大扫描，使用方便。
855
0
本发明涉及一种零件表面无损检测设备，包括机箱、转盘、测量台、高速相机、探头相机以及打标枪，其特征在于所述机箱上设置有转盘，转盘上方一侧设置有探头相机，另一侧设置有高速相机和打标枪；所述高速相机右侧设置补光灯，所述高速相机包括取景器和高速镜头；所述转盘上设有测量台，测量台下方装有旋转电机，所述旋转电机带动测量台顺时针转动；所述机箱内固定连接有转动电机，转动电机带动转盘顺时针转动；所述打标枪、探头相机、高速相机、旋转电机以及转动电机均连接同一个控制台。本发明能够对零件外表面和内表面的检测，检测过程自动送料，节约了人力。本发明的测量台上设有硅胶定位条，能匹配不同尺寸的零件且具有防滑的功能。
862
0

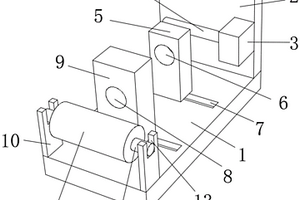

本实用新型公开了钢丝绳断丝无损检测装置，包括底座，所述底座顶部中间位置靠后端设置有第一检测装置，所述底座顶部中间位置靠前端设置有第二检测装置，所述第一通孔内壁四周均匀设置有六个红外线检测仪，所述第二通孔前端四周内壁上均匀设置有磁电阻传感器，所述第二通孔后端四周内壁上均匀设置有磁敏元件。本实用新型中，磁电阻传感器和磁敏元件之间互相作用，磁敏元件将磁场作用在钢丝绳上，当钢丝绳断丝损伤时，通过磁电阻传感器检测漏磁信号，通过红外线检测仪将红外线发射到钢丝绳表面，当钢丝绳断丝时，断丝处会影响红外线的反射情况，两道检测步骤，可保证检测结果的准确性，值得大力推广。
751
0
本发明提供一种高能X射线无损检测装置，包括高能X射线枪、准直器、测量台、被测工件、反射光线接收器、聚焦镜、透射光线接收器以及控制台和接收器；其中准直器为无散射狭缝。测量时，通过控制台控制测量台进行圆周方向步进转动，高能X射线枪、准直器和反射光线接收器的中心延长线均指向被测工件上的检测部位；透射光线经过聚焦镜后平行到达透射光线接收器。本发明使用反射光线和透射光线分别成像，可以通过不同的成像方式反映出工件内部的情况，不但可以进行工件整体分析，还可以进行工件表面分析，分辨率高，使用方便。
895
0
本实用新型公开了一种基于定频近红外光源的瓶装口服液无损检测装置，包括底座、光源、入射光纤和口服液。本实用新型的有益效果是：光源为卤素灯，且存在两种形式：一种是由单片机或者嵌入式系统以一定频率控制光源的电源通断，实现光源按照一定频率进行照射，一种是光源与光开关或者滤光轮组成光源系统。光开关由控制器控制，按照一定频率进行通断，实现光源按照一定频率进行照射，光电探测器的设置，便于将携带有样本信息的单色光照射在检测器上，被转化为电信号，经过电路转化为数字信号得到由波长和吸光度组成的数字化光谱文件，口服液的两侧外壁分别设置有与入射光纤和接收光纤相配合的连接头，便于提高检测的准确率。
