海南有色金属选矿技术理论与应用

摇床给料分矿器 1010

 0

本实用新型提出了一种摇床给料分矿器，包括外壳，所述外壳内固定有内圈来将外壳的内部分为内腔和外腔，所述内腔的底侧中心向上穿入有进浆管，所述进浆管的上端侧壁圆形阵列有喷浆孔，所述内腔内转动安装有调节转盘，所述调节转盘与内腔底侧均圆形阵列有出料孔，所述内腔底侧的出料孔内穿入有矿砂出料管，所述外腔的底侧圆形阵列穿过有液体输送管；本实用新型采取矿浆进入分矿器后先进行固液分离，利用调节转盘的出料孔和内腔底侧的出料孔的对准面尺寸来稳定控制住固体矿给矿量，然后再引回分离出去的液体与固体矿合并，这样保证了给矿量的稳定，使得矿带清晰不漂移，保证摇床接矿精准，为摇床产品进入下一道精选工序创造条件，提高选矿效率。

锆钛砂矿专用摇床 709

 0

本实用新型涉及选矿设备，特别是一种锆钛砂矿专用摇床。本实用新型锆钛砂矿专用摇床，将原有平行床条改成倾斜床条，倾斜床条改变了被分选矿物的运动方向，有用矿物不断爬升，无用矿物逐渐冲下斜面，从而更加有效地达到分选目的；将给水槽长度从原来的50cm加大到150cm，增长三倍。通过以上改进后的摇床，具有以下优点：1.增加产能，单台处理能力加大一倍。2.提高精矿品位和一次性回收率，处理同样的原料。精矿优质品率提高50%，一次性回收率提高30%。3.由于分选效果的提高，原先含有大量高比重杂质矿的原料不能加工。现在有了这种摇床面，国外大量的难选原料也能有效加工，具有极大地经济效益和社会效益。

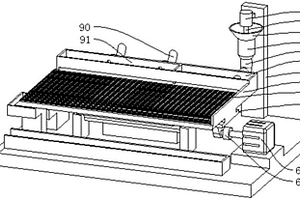

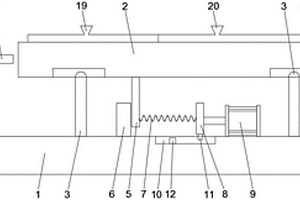

分选钛铁矿摇床的冲次调节装置 848

 0

本实用新型提供一种分选钛铁矿摇床的冲次调节装置，包括机架、床面、驱动机构、复位机构以及复位调节机构，复位机构包括移动板、挡板以及复位弹簧，复位调节机构包括调节板以及液压杆，将选矿原料以及水倒入到床面上，通过驱动机构可以推动床面沿着机架向前移动，当驱动机构离开床面后，在复位弹簧的作用下，床面可以往后移动复位，在驱动机构和复位弹簧的作用下床面可以做往复运动，以便于进行选矿，而通过所设置的液压杆可以推动调节板向移动板方向移动，使复位弹簧被进一步压缩，从而移动板所受到的弹力增加，以此改变摇床的冲次，从而可以提高选矿效率。

锆英石和蓝晶石分选用摇床 1065

 0

本实用新型提供了一种锆英石和蓝晶石分选用摇床，包括:机架、进料斗、转动安装在机架上的轨道架、移动安装在轨道架上的选矿板、翻转机构、往复机构和粉碎机构；工作时，通过翻转机构驱使轨道架翻转以调节选矿板的倾斜度，以使选矿板适用于多种矿物的选矿工作，通用性较高，然后通过进料斗向选矿板输送矿浆，进料斗输送矿浆过程中通过粉碎机构细化矿浆颗粒，矿浆输送至选矿板上时，启动往复机构驱使选矿板往复移动，矿浆在重力作用和选矿板的往复移动作用下同时具有横向和纵向移动的趋势，进行选矿工作，其中，往复机构驱使选矿板往复移动以对矿浆起到一定的振动效果，矿浆不易粘粘在选矿板上，进一步提高选矿效果。

新型用于微细粒级选矿的吸沙泵 1062

 0

本实用新型适用于吸沙泵技术领域，公开了一种新型用于微细粒级选矿的吸沙泵，其包括吸沙泵本体，所述吸沙泵本体底部的设置有支撑杆，且支撑杆的底端固定于支撑环的顶部，所述吸沙泵本体底端的中部设置有吸沙管，所述吸沙泵本体外壁的底端设置有出沙管，所述吸沙管的外壁固定有机板，所述机板顶端的右侧设置有防水罩，且防水罩内置有伺服电机，所述伺服电机的电机轴上固定有刷条，且刷条的顶部覆盖有毛刷，所述吸沙管的底端开设有吸沙口，且吸沙口的内部覆盖有细粒网。本实用新型通过吸沙管底端设置有细粒处理机构，在进行吸沙过程中，利于对沙石形成分离细粒吸附处理效果，解决了现有技术中无法分砂吸入的问题。

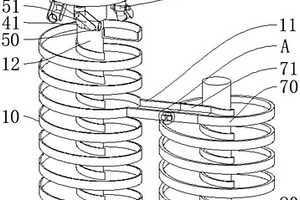

基于独居石与石榴石分选使用的螺旋式选矿装置 1027

 0

本实用新型提供了一种基于独居石与石榴石分选使用的螺旋式选矿装置，包括第一螺旋溜槽、集料桶、若干个分流管、转动块、引流管、限位套、导流管、锁紧机构、第二螺旋溜槽、分叉通道、对接通道、安装扣和截矿组件，通过集料桶配合若干个分流管对矿浆进行分流，其中，通过限位套固定转动块的位置并通过锁紧机构固定导流管的位置，以对导流管沿水平方向的倾角以及导流管沿竖直方向的倾角进行调节，使得矿浆能够沿导流管较为平稳的流动至第一螺旋溜槽上，减少矿浆扰动，利于提高分选效果；通过外接第二螺旋溜槽以对矿浆进行分批，且基于不同螺旋角度的分选，利于提高矿浆分选效果。

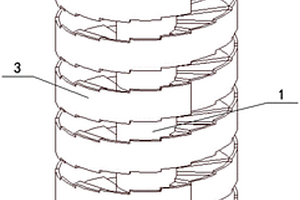

选矿专用螺旋溜槽 763

 0

本实用新型公开了选矿专用螺旋溜槽，包括固定筒、固定在固定筒外部的螺旋片、固定在螺旋片外部的侧护板和安装座，所述固定筒共呈竖直竖直有多组，且多组固定筒之间滑嵌有拼装筒，所述拼装筒的顶端内侧开设有内螺纹，所述拼装筒的顶端设置有拼装盖板，其中拼装盖板的底部固定连接有配合内螺纹使用的外螺筒。本实用新型中，首先，采用组合拼装式结构，既便于螺旋溜槽的分段加工处理，提升了螺旋溜槽加工处理的效率，同时可进行不同长度螺旋溜槽的拼装加工使用，从而提升了螺旋溜槽的适用性，其次，内部设置有调节结构，便于安装座高度的调节处理，既便于螺旋溜槽的调节安装处理，同时也提升了螺旋溜槽的可调性。

新型选矿摇床水循环装置 1024

 0

本实用新型提供一种新型选矿摇床水循环装置，本设计可以实现摇床流出水的过滤以及回收再利用，节约水资源，其包括床体，所述床体的外侧固定连接有加料斗和加水斗，所述床体的下端设置有废液池，所述废液池的外侧设置有第一水泵，所述第一水泵的上端固定连接有第一连接管，所述第一连接管的外侧设置有箱体，所述箱体的外侧设置有第二水泵，所述第二水泵的外侧固定连接有第二连接管，所述箱体的内侧固定连接有三组连接板，所述连接板的上端固定连接有卡合机构，三组所述连接板的内部分别设置有第一过滤板、第二过滤板和第三过滤板。

海滨砂选矿石用过滤和初烘干一体机 805

 0

本实用新型提出了一种海滨砂选矿石用过滤和初烘干一体机，包括底座、喷气框、过滤网板和烘干组件，所述底座的上侧端部直线阵列有喷气框，所述喷气框位于底座的正上方且与底座的上侧之间夹角度数在15°‑45°之间，所述喷气框的水平方向两对立侧均设有喷气孔，任意两个喷气框之间活动穿插有过滤网板，所述喷气框的上端部安装有向喷气框内提供热气的烘干组件；本实用新型可同时对矿石进行过滤和烘干，将矿石分散到多个过滤网板上进行过滤，使得矿石不集中，便于暴露矿石上的水分，另外通过喷气框向矿石吹气进行烘干，以此综合保证矿石的烘干效果，实现过滤和烘干一体化的目的。

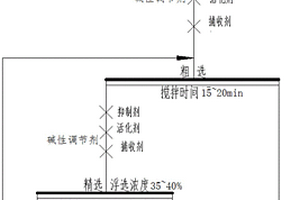

基于复合浮选药剂分选石榴石、金红石的选矿工艺 995

 0

本发明提供一种基于复合浮选药剂分选石榴石、金红石的选矿工艺,包括步骤:(1)制备石榴石复合捕收剂:包括塔尔油20～25份、氧化石蜡皂30～35份、棕榈油20～30份和脂肪酸甲酯磺酸钠12～18份；经微波预活化后皂化反应；(2)粗选浮选:石榴石复合捕收剂用量220～230g/t,抑制剂为水玻璃,活化剂为硫酸铜,浮选浓度45～55％,得石榴石粗选精矿及金红石精矿；(3)精选浮选:石榴石复合捕收剂用量85～95/t,抑制剂为水玻璃,活化剂为硫酸铜,浮选浓度35～40％,得石榴石精矿及金红石中矿。本发明实现了石榴石、金红石的正浮选分离,同步提高金红精矿与石榴石精矿的品位和回收率,工艺步骤更加简单。

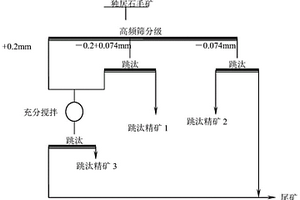

分级跳汰机分选锆英石选矿工艺 683

 0

本发明提出一种分级跳汰机分选锆英石选矿工艺，包括以下步骤：(1)将原料进行分级，分成+0.2mm、‑0.2+0.074mm和‑0.074mm的三种粒级的矿物；(2)‑0.2+0.074mm粒级的矿物经跳汰处理得到精矿1和尾矿1，‑0.074mm粒级的矿物经跳汰处理得到精矿2和尾矿2；(3)尾矿1与+0.2mm粒级的矿物合并，经过跳汰处理，得到精矿3与尾矿3；(4)精矿1、精矿2和精矿3合并成锆英石跳汰精矿，尾矿2和尾矿3合并成尾矿4。本发明将锆英石矿样分成+0.2mm、‑0.2+0.074mm、‑0.074mm三个级别进行跳汰重选，分级跳汰后锆英石品位提高至48％，回收率达到了86％。

矿场用选矿器给料装置 967

 0

本实用新型公开了一种矿场用选矿器给料装置，包括底板、收卷机和电动液压推杆；底板：上表面前后两端分别呈线性阵列安装有支撑杆，且支撑杆的上端固定连接有输料斗，输料斗的下端滑动连接有活动板，输料斗的前后两侧面上端分别设置有线性马达，且线性马达之间安装有连接杆；收卷机：安装与输料斗的上端右侧，收卷机的内部安装有链板，该给料装置在使用时能够有效避免矿物原料在输送时粉尘逸散的情况出现，且能够避免出现槽体内维护困难的情况，同时该给料装置能够方便快捷的调整输送量，进而保证给料的稳定，避免出现给料量较大而影响后续设备加工矿料时的安全性，使得矿产原料的加工更加方便与安全。

高品位金红石选矿工艺 981

 0

本发明涉及一 种高品位金红石选矿工艺， 特别适用于从海滨砂矿中选 别高品位金红石精矿。其特 征在于金红石的粗精矿用水 力摇床重选，使金红石和锡 石重矿物与少量石英石轻矿 物分离；重选精矿用感应辊 式强磁选机磁选，分离出钛 铁矿、独居石磁性杂质；磁选 后非磁性产品在给料斗预热 至60℃以上，然后用静电板 式高压电选，得到TiO2≥95％，P≤0.02％高品位金红石精矿， 本发明具有分离效果好，回收率高，经济效益显著等优点。

新型用于微细粒级选矿的振动筛 1134

 0

本实用新型适用于振动筛技术领域，公开了一种新型用于微细粒级选矿的振动筛，其包括机体，所述机体的顶部开设有料槽，所述机体内部的顶端设置有筛板，且筛板的内部覆盖有筛网，所述筛板底端的中部固定有机架，且机架的底端设置有振动电机，所述机体内部的底端设置有导料板，所述机体顶端的四角均固定有支架，且支架的外壁设置有伺服电机，所述伺服电机的电机轴贯穿于支架的内部，所述伺服电机的电机轴上设置有挡料板，且挡料板设置有三组，所述机体的左侧设置有引料壳。本实用新型通过机体筛板顶部设置有挡料板，挡料板将利于对沙石原料进行缓速筛选，从而提高细微粒的筛选效率，保证细微沙石的高效处理效率。

微波预处理提高独居石浮选效率的选矿工艺 1176

 0

本发明提供一种微波预处理提高独居石浮选效率的选矿工艺，包括以下步骤：微波加热改性、浮游选矿，采用新型微波直接加热的预处理方式，代替了传统回转窑烘干方式，具有干燥速率大、节能、生产效率高、干燥均匀、清洁生产、易实现自动化控制和提高产品质量等优点，是一个环境友好项目。

分级跳汰机分选独居石选矿工艺 1079

 0

本发明提供一种分级跳汰机分选独居石选矿工艺，包括以下步骤：(1)选择独居石粗精矿原料，利用高频振动筛筛分成三种粒级产品，分别为+0.2mm产品，‑0.2+0.074mm产品，‑0.074mm产品；(2)将‑0.2+0.074mm产品经过跳汰后得到跳汰精矿1和尾矿1；将‑0.074mm产品经过跳汰后分别得到跳汰精矿2和尾矿2；(3)将步骤(2)的尾矿1与+0.2mm产品混合、搅拌，再次经过大跳汰，得到跳汰精矿3与尾矿3；(4)将跳汰精矿1、跳汰精矿2、跳汰精矿3合并，即得独居石精矿。本发明选矿工艺有效提高了独居石矿的品位以及综合回收率。

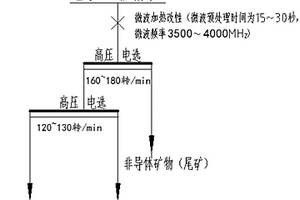

基于微波预处理提高金红石电选效率的选矿工艺 710

 0

本发明提供一种基于微波预处理提高金红石电选效率的选矿工艺,包括步骤:(1)将金红石粗精矿原料以箱式皮带传送至矿机的过程中进行微波加热改性,加热功率25～35kg/kw，频率3500～4000MH_Z,给矿量40～60kg/min；(2)进行高压电选粗选,电压40～50kV,辊筒转速160～180转/min,得到金红石粗选精矿及尾矿；(3)将金红石粗选精矿进行高压电选精选,电压50～55kV,辊筒转速120～130转/min,得到金红石精矿及金红石中矿。本发明有效提高金红石中含铁金红石、白钛矿及其他杂质的分离效率及效果,增加金红石的品位和作业的回收率,具有精选效率高、工艺步骤简单、环保高效的特点。

选矿设备用的耐磨涂料及制备方法 1125

 0

本发明提供一种选矿设备用的耐磨涂料及制备方法，按照质量百分比，包括88～92％的VAE乳液、4～8％苯乙烯‑异戊二烯‑苯乙烯嵌段共聚物、0.2～0.4％Si3N4粉体、0.1～0.3％Cr2O3粉体、1.0～2.0％白炭黑、1.0～1.6％无机色浆、0.5～0.9％分散剂和0.3～0.7％消泡剂；使用本发明所制备的耐磨涂料，既有效降低槽体的磨损情况的同时，耐磨性能优异，又进一步增强涂料与槽体之间的附着力，防腐抗老化，可延长选矿设备的使用寿命2～3年，涂层施工方便，提高选矿工作效率，降低设备成本。

回收微细粒锆英砂的离心选矿机 818

 0

本实用新型公开了回收微细粒锆英砂的离心选矿机，回收微细粒锆英砂的离心选矿机，包括第一电机、机壳、转鼓、进料管和出料管，所述第一电机安装在机壳上，所述转鼓和所述机壳转动连接，所述第一电机驱动所述转鼓转动，所述进料管设于转鼓上方用于给料，所述出料管设于机壳上用于出料，所述进料管设有松散装置。在进料管上设有松散装置，矿浆进行振动过筛后在排到转鼓中，避免矿浆粘结，使得矿浆处于松散的状态，矿浆颗粒之间的间距均匀，有利于离心分离。

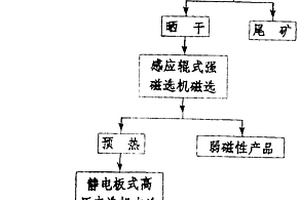

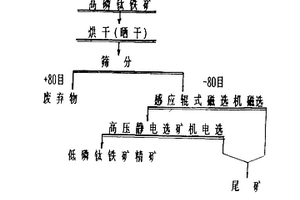

海滨砂矿高磷钛铁矿降磷选矿工艺 1024

 0

本发明涉及钛铁矿降磷的一种选矿工艺,特别是用于海滨砂矿高磷钛铁矿降磷的选矿工艺。该工艺是将重选后的精矿烘干(晒干),筛分,用感应辊式磁选机进行磁选,再经过静电高压电选机进行电选,最后得到具有磁性、导电性的低磷钛铁矿精矿,达到了冶 炼工业要求标准。该工艺具有工艺流程简单,分离效果好,生产成本低,经济效益好等优点。本发明也可对已有钛铁矿选矿工艺进行改进,并可大大缩短工艺流程,提高钛铁矿的回收率。

矿产原料选矿用细碎设备 1090

 0

本实用新型公开了一种矿产原料选矿用细碎设备，包括外壳、挡料板和压辊；外壳：内部上端设置有上箱壳，且上箱壳的内部上端左右两侧分别安装有曲轴，上箱壳的内部左右两侧分别安装有粉碎锤，且粉碎锤通过摇臂与对应的曲轴传动连接，外壳的内部上端左右两侧分别设置有倾斜结构的垫板，且垫板与粉碎锤相互对应，外壳的下端后侧左右两侧分别设置有第二电机，外壳的内部中部前后两端分别设置有分流板；挡料板：安装于外壳的内部中部，且挡料板的左右两端分别为倾斜结构；能够对设备的粉碎规格进行调整，同时设备设置有多级破碎与筛选机构，能够保证对矿产原料的粉碎效果，避免矿产原料破碎不均匀而影响其后续选矿作业，进而使设备的实用性更强。

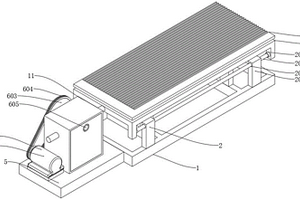

新型选矿摇床传动机械装置 986

 0

本实用新型提供一种新型选矿摇床传动机械装置，涉及选矿摇床技术领域，包括底座，所述底座的上端设置有床面，所述床面关于底座的竖直中心线对称设置有两个，所述底座的上端位于传动箱的边侧安装有驱动电机。本实用新型通过设置传动杆、驱动电机和连接机构，利用驱动电机带动主动轮旋转，从而传动皮带带动从动轮转动，使得驱动轮位于传动箱中旋转，驱动杆在旋转过程中，位于第一连接槽中移动，同时带动传动板移动，将旋转运行转换为线性往复运行，使得从动杆带动往复板进行往复运行，从而传动杆带动两个床面进行摇摆，实现选矿工作，且床面摇摆时，利用缓冲弹簧缓冲底座受到的冲击力，避免底座晃动，减少噪音，提高了实用性。

新型选矿摇床床面 857

 0

本实用新型提供一种新型选矿摇床床面，涉及选矿摇床技术领域，包括底座，所述底座的上侧固定安装有辅助支撑组件，所述底座的上侧设置有摇床安装板，所述摇床安装板的上侧设置有摇床本体。该新型选矿摇床床面设置有辅助支撑组件、主驱动组件、传动组件和插接安装组件，摇床安装板底部的导杆可在导向套的内部滑动，同时辅助支撑组件可对摇床安装板进行支撑，且通过下安装座与辅助支撑柱的相互配合，也能提供辅助支撑能力，提升了稳定性，同时将摇床本体底部的插接座和插接板对准插槽一和插槽二插入，直至插接座完全进入插槽二的内部，直至插接板完全进入插槽一的内部，即可实现摇床安装板和摇床本体的安装，组装便捷。

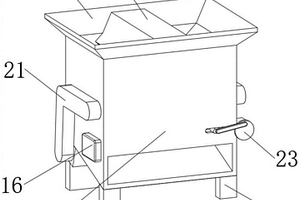

新型选矿摇床矿料输送装置 923

 0

本实用新型提供一种新型选矿摇床矿料输送装置，涉及选矿摇床技术领域，包括箱体，所述箱体的上端设置有进料斗，所述箱体的内部设置有传输带一和传输带二，所述进料斗的上端设置有支撑架，本实用新型通过在箱体的内部设置有传输带一，矿料通过进料斗均匀输送至传输带一上，传输带一的两侧设置有挡料机构和导流板，挡料机构将矿料导向至导流板上，最后流入到选矿摇床中，实现矿料的自动输送，箱体的外侧设置回流机构，传输带一上的矿料随回流机构传输回进料斗中，实现矿料回流，方便下次继续传输，避免矿料造成浪费，该输送装置不需要手动对矿料进行传输，且可同时对多个选矿摇床进行定量上料，有效提高了选矿摇床的工作效率。

快速选矿的不间断摇床 1004

 0

本发明公开了一种快速选矿的不间断摇床，具体涉及工业生产技术领域，包括固定床体，所述固定床体两侧的内壁固定安装有限位杆，所述限位杆位于中间的表面滑动套接有连接板，所述连接板的两侧固定连接有选矿摇床，所述选矿摇床的内部开设有筛选孔，所述固定床体靠近右侧的顶部固定安装有固定架，所述固定架与固定床体的右侧之间滑动连接有第一升降板和第二升降板，且所述第一升降板和第二升降板的底部均贴设在选矿摇床靠近右侧的顶部。本发明通过设置升降齿轮表面的轮齿呈半圆均匀分布，使得驱动电机驱使第一升降板与第二升降板进行运动方向相反的升降运动，并对选矿摇床的两侧施压，使选矿摇床以限位杆为中心线进行不间断的摆动。

斜动锯齿波动筛跳汰选矿机 987

 0

本发明公开了一种斜动锯齿波动筛跳汰选矿机，包括机架、机架下的锥形底箱、筛板、排料装置和机架上的承载箱，其特征在于：所述承载箱体的上部前端为进料口，承载箱体的下部后端为出料口；所述承载箱体的上方为驱动装置，包括电动机通过同步器和四个相同的锯齿波调速器相连，锯齿波调速器通过曲柄连杆机构和筛板的四角相连；所述筛板通过悬挂装置吊装于承载箱体内部，并可自由活动。所述选矿机还包括，与筛板联动的配重箱，筛板底部设有减振台，承载箱体的侧面壁包括相连通的上口和下口，锥形底箱为前后排列的两个，承载箱的前部装有观察窗。使选矿机大大提高了处理能力，显著降低能耗，明显减少了耗水量，提高了选矿机运行的稳定性。

多层分级筛选螺旋选矿设备 667

 0

本实用新型涉及螺旋选矿技术领域，具体为一种多层分级筛选螺旋选矿设备，包括机箱，机箱的顶部左侧固定连接有安装罩，安装罩的内部安装有第二电机，转动杆的中部设有圆板，圆板转动连接于机箱的内部，圆板的底部设有漏料箱，漏料箱的中部固定连接有斜板。该多层分级筛选螺旋选矿设备通过第二电机带动圆板上落料的矿物旋转并通过漏料箱进行筛选，解决了传统的螺旋选矿机设置比较单一，通常只可以单一的对矿物进行筛选的问题，且通过开设多个出料口使得精矿可以分级出料，便于收集，解决了现有螺旋选矿机不具备分层筛选结构，且只设有单一出料口满足不了出料需求的问题。

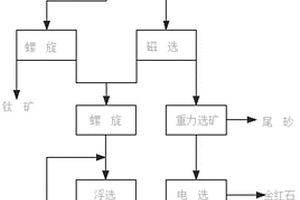

以锆钛矿为原料充分回收独居石的选矿工艺 1028

 0

本发明提供一种以锆钛矿为原料充分回收独居石的选矿工艺，包括以下步骤：将含独居石的锆钛矿原料于1500‑3000Gs进行磁选，得含稀土的钛铁矿和含独居石的物料A；将物料A于9000‑11000Gs进行磁选，矿浆浓度为45‑55％，得含独居石的物料B和毛稀土；将含稀土的钛铁矿进行螺旋，得钛矿和毛稀土；将含独居石的物料B经重力选矿，除去尾砂后经电选，得金红石和含独居石的物料C，物料C经10000‑15000Gs强磁选得锆英砂和含独居石的物料D；将步骤S2的毛稀土经螺旋，得含独居石的物料E；将物料D、物料E进行浮选，去槽底矿，得独居石精矿。本发明在保证锆钛矿有效回收的前提，充分照顾了独居石的分选和提纯，不仅能获得品质优良的独居石精矿，回收率能达到99％以上。
