河北唐山有色金属探矿技术理论与应用

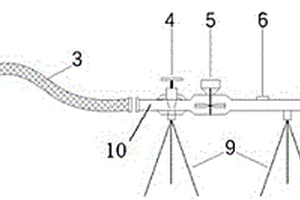

露天矿山边坡透水监测装置 1098

 0

提供一种露天矿山边坡透水监测装置，包括集水器、集水器活动支架、导水软管、阀门、水流量表、圆水准器、止回阀、出水口、测水管支架、测水管；集水装置由集水器和集水器活动支架组成；导水管由导水软管组成；测水管由阀门、水流量表、圆水准器、止回阀、出水口、测水管支架组成；集水器架设在透水或涌水点的下方；集水器排水口与导水软管进水口相连通；导水软管出水口与测水管入水口相连通；测水管连接有阀门、水流量表、圆水准器、止回阀、出水口、测水管支架；在集水器水平以下较平坦位置架设测水管支架；优点是：本装置结构简单，使用方便，可无人自主监测，最大程度的保障了测水数据的准确可靠，为边坡稳定提供水文地质数据支持。

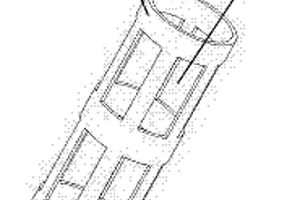

用塑料膨胀套管进行钻孔护壁的专用膨胀套管 895

 0

本实用新型涉及一种用塑料膨胀套管进行钻孔护壁的专用膨胀套管,属于地质勘探用钻进技术领域。技术方案是:包含塑料膨胀套管管体(11)和通槽(12),塑料膨胀套管管体的壁上设有一个或一个以上通槽;用高强度塑料膨胀套管取代钢套管,在需护壁的孔段形成一个带有塑料膨胀套管的人造水泥孔壁,可以防塌、防漏水、防湧水、防掉块,保证下一步的钻探工作继续进行。本实用新型克服了钢膨胀套管膨胀时需要很高的拉力10-15吨,而且要配之复杂的膨胀工具问题,采用高强度塑料膨胀套管,不用配合膨胀工具,即可实现快速、可靠、低成本的质钻孔护壁,用一个口径将钻孔钻完,极大的提高了钻探工作的效率。

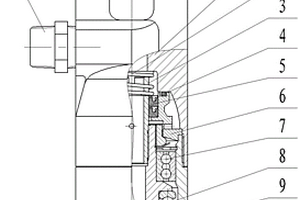

钻探水龙头 921

 0

本实用新型涉及一种钻探水龙头，属于地质勘探用附属工具技术领域。技术方案是：提引体（1）侧壁上设有进水口（11），进水口（11）与芯管（3）上端相连通，主轴（10）上端与芯管（3）下端相连接，主轴（10）与外壳（9）之间设有上下布置的双列角接触球轴承（7）和推力轴承（8）；芯管（3）与提引体（1）之间设有密封支座（6），密封支座（6）与芯管（3）之间设有水密封组件（5），水密封组件（5）与提引体（1）之间设有压缩弹簧（2），密封支座（6）与提引体之间通过压紧O型圈（4）密封。本实用新型的积极效果：结构简单，拆装调节方便，易掌握；体积小，质量轻，易实现高速运转，特别适合小口径金刚石绳索取心钻进。

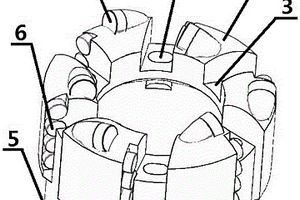

高效导正扩孔钻头结构 1011

 0

本实用新型涉及一种高效导正扩孔钻头结构，属于地质勘察技术领域。技术方案是：导正钻头之间设有导正钻头主水口（5），导正钻头主水口（5）下面设有导正钻头外侧水口（4）和内侧水口（6），在孕镶金刚石钻头钢体（9）的外表面沿圆周设有多个扩孔钻头，扩孔钻头由合金保径（1）和复合片（2）组合在一起构成，扩孔钻头之间形成外侧水道（3）本实用新型的有益效果是：集导正钻头与扩孔钻头于一体，能够在普通钻孔的基础上扩大孔径时使用，还能够很好的达到扩孔目的，保证导正钻头与扩孔钻头的同轴度，防止孔径偏，钻头效率高，导正效果好，在扩孔的同时有导正作用，能保证钻头沿原来的孔壁钻进，不易跑偏，结构简单，使用方便。

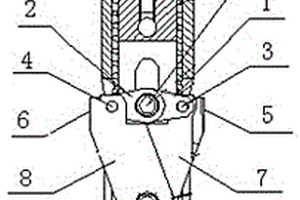

防脱卡弹卡钳机构 1102

 0

本实用新型涉及一种防脱卡弹卡钳机构，用于绳索取心钻探中弹卡总成，属于地质勘探用钻进技术领域。技术方案是：弹卡钳一（7）和弹卡钳二（8）的一端铰接构成弹卡钳，该端通过旋转轴四（15）与弹卡架（16）铰接，弹卡钳一（7）和弹卡钳二（8）的另一端分别通过旋转轴一（3）、旋转轴二（4）与连杆一（1）和连杆二（2）铰接，连杆一和连杆二的另一端通过旋转轴三（11）与回收管（9）铰接，连杆一（1）、连杆二（2）和弹卡钳一（7）、弹卡钳二（8）构成四边形结构或三角结构，回收管内设有弹簧（10）。本实用新型的有益效果是：连杆一和连杆二呈水平或内凹状态，弹卡钳不会轻易回收；只有在提升回收管时，弹卡钳才能回收。

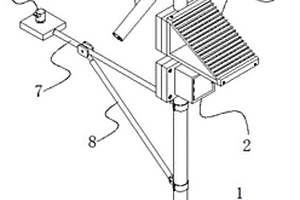

泥石流监测用具有雨水导流功能的水位监测装置 683

 0

本实用新型公开了一种泥石流监测用具有雨水导流功能的水位监测装置，涉及地质工程技术领域。本实用新型包括竖柱，竖柱的一侧方设置有横柱，横柱的外端面连接的支撑板的上表面连接有雷达式水位计，横柱的下方设置有液压缸，液压缸的前后两表面上部对称连接有第三耳座，横柱的前表面靠近支撑板的一侧贯穿连接有第二轴销，第二轴销的前后两端均与第三耳座的内表面转动连接，竖柱一侧上方设置有雨水导流组件，雨水导流组件包含有水流传感器、空心筒和半弧形筒。本实用新型通过设置液压缸、横柱和雨水导流组件，液压缸和横柱的存在，使得操控液压缸带动雷达式水位计移动，进而调整雷达式水位计的高度，以及雨水导流组件的存在，增加了该装置的功能性。

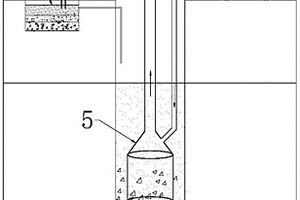

洗井装置 1160

 0

本实用新型提供一种洗井装置，包括污泥排出管以及设置在井口的污泥池，污泥排出管顶端设置于污泥池中，还设有注水管，注水管出水中位于井内；所述污泥排出管底部与混合腔密封连接；混合腔包括上部漏斗形吸渣室以及直筒形搅拌室，吸渣室与搅拌室一体成型；混合腔上部还设有空气连接端，该空气连接端通过空压空气输送管与空气压缩机相连，此装置使用时混合腔深插泥砂之中，利用水压及大气压使混合腔底部形成密封，利用高压空气推送泥浆，降水井深度可以按照地质条件计算深度进行施工，不需要在计算深度上加大深度，同时在后期增加的沉渣中，采用施工方法将沉渣洗出，易于控制，清污速度快，节省费用，保证工程要求的降水水位。

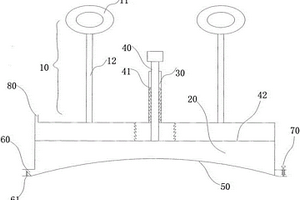

矿物样品薄片磨制吸附装置 873

 0

本实用新型属于地质行业岩石矿物样品研制技术领域，具体涉及一种矿物样品薄片磨制吸附装置。主要由手指扣、吸附腔、挤压板、挤压杆、弹簧仓、排气通道、排气铰板、排气阀、吸附薄膜、出气口组成，本装置使得在矿物样品研制过程中不再用手指粘住玻璃薄片，通过真空负压作用，用吸盘粘住玻璃薄片，使薄片磨制不再需要技术经验，降低了磨制薄片的难度，消除了人体伤害风险同时可调节加固吸附力，且方便取卸玻璃薄片。

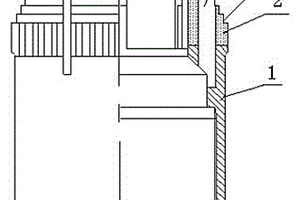

新型金刚钻头 981

 0

本实用新型涉及一种新型金刚钻头，属于地质勘探用钻进设备技术领域。技术方案是：所述合金粉胎体（1）为径向的多层结构，相邻两层之间设有分层金属（5），所述分层金属（5）为不锈钢圈，钢体（6）与合金粉胎体（1）和分层金属（5）通过烧结成为一体，构成钻头胎体，相邻两层合金粉胎体与之间的不锈钢圈成为一体，钻头胎体构成分层结构；钻头胎体沿圆周均匀设置多个水口（3）。本实用新型的积极效果：加入整体的不锈钢圈进行分层，由于整体的不锈钢圈自身存在强度，固烧结过程中不会发生变形，烧结成型后能够很好的达到预期的分层效果，能够很好的达到钻进的目的，适用各种地层，提升金刚石钻头使用寿命。

矿山植被修复空心砖结构挡墙 845

 0

本实用新型涉及一种矿山植被修复空心砖结构挡墙，属于矿山植被修复建设技术领域。本实用新型的技术方案是：空心砖结构挡墙（1）砌筑在露天矿采场边坡（7）上，植被培养土层（8）摊开铺在空心砖结构挡墙（1）的上面，环保覆绿网（9）覆盖在植被培养土层（8）和空心砖结构挡墙（1）的上面。本实用新型通过在露天采场采完矿的矿区边坡上砌筑空心砖结构挡墙并覆盖植被，就地取材，结构简单，砌筑方便，不影响生产，利于环境保护，有效改变矿山露天采场的生态环境，恢复矿区植被，减少水土流失，减轻地质灾害威胁，保证了矿山的安全生产。

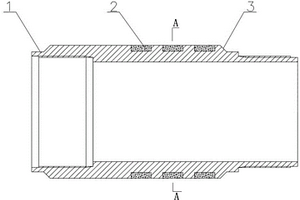

钻探取土用扩孔器 1113

 0

本实用新型涉及一种钻探取土用扩孔器，属于地质勘探用钻进技术领域。技术方案是：钢体（1）为中空柱状结构，两端分别设有公螺纹和母螺纹；钢体（1）外表面沿圆周方向上设有多个交替设置的流水平台（4）和保径凸台（5），保径凸台（5）上镶嵌有保径合金（2），保径合金（2）与保径凸台（5）的外表面均为弧形，并位于同一弧形面上，该弧形面所在圆周的直径与钻头的外径相同。本实用新型在钻进过程中，保径凸台与流水平台交替布置，没有突出的尖棱，不会对孔壁进行刮削，不会造成钻孔坍塌；流水平台与钻孔孔壁之间的空隙使水路过流面积加大，避免由于泥沙积聚对扩孔器下端的磨损。

抗滑桩与锚索、锚固洞结合的边坡治理结构 1008

 0

本实用新型公开了一种抗滑桩与锚索、锚固洞结合的边坡治理结构，包括桩体、固定索、吸水管、防护板和支撑板，所述桩体的外侧开设有浇灌孔，所述桩体的底端开设有固定孔，且固定孔与浇灌孔相连接，所述桩体的一侧开设有固定洞，且固定洞的一侧与浇灌孔相连接，所述桩体的内部均匀开设有出水孔，所述桩体的两端皆开设有安装槽，且安装槽的内部设置有防护板，所述防护板的一侧开设有空槽。该抗滑桩与锚索、锚固洞结合的边坡治理结构雨水通过出水孔下落至集水槽内，接着通过启动水泵通过吸水管对集水槽内收集雨水进行排水，可以实现疏水、排水，避免造成地质灾害情况。

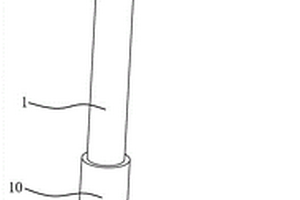

测井滑轮的固定支撑装置 842

 0

本申请涉及一种测井滑轮的固定支撑装置，属于地质勘查技术领域，其包括立柱，立柱的顶端固定有套筒，套筒的外壁上固定有两个平行设置的安装耳座，测井滑轮安装在两个安装耳座之间，立柱的底端螺纹连接有钻杆，钻机平台地面上固定有对钻杆进行夹紧固定的自重夹持器。本申请具有固定牢靠、使用简便、保证测井滑轮稳定性的效果。

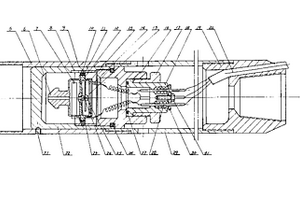

岩芯产状仪 811

 0

一种勘探钻孔用的岩芯产状仪。它由光电定向仪连接定向取芯器按预定方位在孔内没断根的岩芯表面刻一条痕迹来确定岩芯产状。光电定向仪是将罗盘磁针S极截掉一段,磁针转动时只有N极遮住小孔而切断光源,使光敏管信号截止,用电缆将信号传到井上用万能表显示。仪器靠重锤重力作用使其在45°顶角以内转动并保持水平,磁针正确指向NS极,整套仪器密封装在无磁不锈钢管内。该仪器在直孔、斜孔中都能准确定向,能正确评价地质构造,节省勘探工作量。

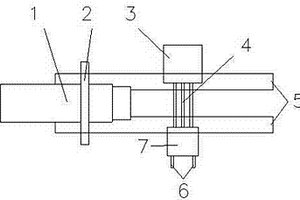

管端外螺纹加工后在线感应加热浅层硬化装置 1152

 0

本实用新型涉及一种管端外螺纹加工后在线感应加热浅层硬化装置，属于地质钻探管加工处理技术领域。技术方案是：包含车床卡盘（2）、感应加热变压器（3）、感应器（4）、车床大滑板（5）、车床小滑板（6）和车床刀架（7），感应加热变压器和感应器连接，构成感应机构，安装在车床小滑板前端，车床小滑板的后端为车床刀架；车床卡盘设置在车床大滑板上。本实用新型的积极效果：硬化深度为0.4-0.8毫米，不超过薄壁工件厚度的20%，即保证工件的硬化效果又保证工件具有一定的韧性；在车床上直接安装感应机构，简单易行，可有效的保证硬化效果；避免了二次装卡带来的不同心问题，可保证硬化层的均匀；动作可靠，反应灵敏，保证浅层硬化的质量。

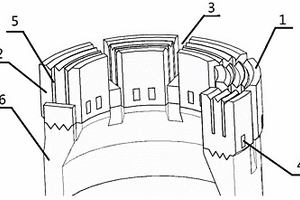

复合片取心钻头 1099

 0

本实用新型涉及一种复合片取心钻头，属于地质勘探用钻进设备技术领域。技术方案是：钻头胎体（1）外侧为台阶状结构，第一层台阶（10）和第二层台阶（11）上分别设有多个胎块一（14）和胎块二（15），胎块一和胎块二上均设有复合片定位穴，复合片定位穴（4）内设置复合片（3）；相邻两个胎块一（14）之间设有水口（9），相邻两个胎块二之间设有侧喷水口（13）。本实用新型的有益效果是：安装复合片的钻头胎体为上下两层台阶结构，以便在钻进过程中更好的破碎岩石，减少钻进阻力，螺旋水口按照钻头的旋转方向设计，能更好地保证水路畅通，冷却钻头，延长钻头的使用寿命，侧喷水口能更好地冷却保径超硬材料，起到良好的保径效果。

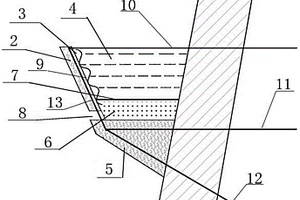

矿山环境恢复治理的喷砼飘台结构 751

 0

本实用新型涉及一种矿山环境恢复治理的喷砼飘台结构，属于环保技术领域。技术方案是：飘台基础支架固定在边坡围岩（1）上，飘台基础支架的底部设置在砼浇筑层（5）内，砼浇筑层与边坡围岩相邻；飘台基础支架上设有钢筋网（9），钢筋网的周围设有喷砼层（2）；所述波形模板（3）设置在喷砼层的内侧，位于砼浇筑层的上方；所述砼浇筑层、波形模板与边坡围岩之间构成飘台结构，飘台结构底部设有排水孔（8），飘台结构内从下向上依次设有中粗砂（6）、土工布（7）和营养种植土（4）。本实用新型解决矿山及采石场生态恢复治理中高陡边坡施工难的问题，减少生态环境的进一步破坏，简易迅速的施工，见效快，对地质灾害隐患也进行有效的治理。

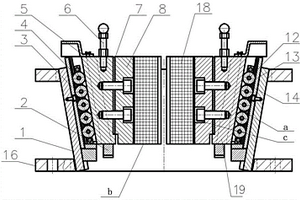

自重夹持器 1139

 0

本实用新型涉及一种自重夹持器，属于地质勘察技术领域。技术方案是：壳体（1）的左右侧壁倾斜对称设置，左右内侧壁上均设有衬板（3），滚柱排（4）固定在衬板（3）上，卡瓦座（5）为两个，对称设置在壳体（1）内，两个卡瓦座（5）的一侧分别与相应的滚柱排（4）接触，两个卡瓦座（5）的另一侧分别与相应的卡瓦（8）固定连接，两个卡瓦的相对侧设有对称设置的夹持槽一（b）和夹持槽二（c），夹持槽一和夹持槽二均为半圆柱形槽，组合在一起形成与钻杆直径匹配的圆柱形槽。本实用新型两组卡瓦座和卡瓦同时起落，且可以调节两组卡瓦之间的距离，同步性高，夹持效果好，能够夹持不同直径的钻杆；结构简单紧凑，操作安全方便、工作效率高。

新型金刚石复合片钻头 743

 0

本实用新型涉及一种新型金刚石复合片钻头，属于地质勘探用钻进设备技术领域。技术方案是：包含复合片切削具（1）、金刚石切削具（2）、扇形水口（3）、排粉槽（4）、钢体（5），所述钢体（5）为圆柱形钢体，复合片切削具和金刚石切削具（2）依次交错设置在钢体（5）的端部外侧，沿圆柱形钢体的中心轴线呈圆环形布置；所述复合片切削具（1）和金刚石切削具（2）之间设有扇形水口（3）；所述复合片切削具和金刚石切削具（2）的底部设有排粉槽（4）。本实用新型能够在地层发生变化时，很好的达到钻进的目的，适用各种地层，能够克服钻进效率低。在保持一定效率的情况下，使钻头能够在软硬岩石中更好地钻进，同时还能起到导正的作用。

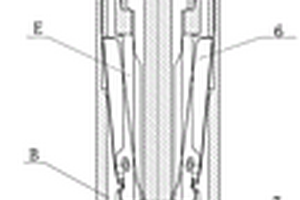

钻具的水道结构 722

 0

本实用新型涉及一种钻具的水道结构，属于地质勘探用钻进技术领域。技术方案是：环状间隙二（B）、水孔一（F）和阶梯水孔（G）依次连通，形成水道结构一；所述环状间隙一（A）、通长水槽（D）和阶梯水孔（G）依次连通，形成水道结构二；所述水道结构一和水道结构二之间通过通水槽（C）和水道（E）相互连通，整体组成空间网状水道，冲洗液在空间网状水道内流动，最后从阶梯水孔（G）处汇流到悬挂接头（9）内，通过水孔二（H）和水孔三（I）流出。本实用新型避免岩粉在矛头座、打捞体、打捞钩、弹卡板之间间隙中沉淀、堆积，造成打捞体和打捞钩卡顿，可提高大口径绳索取芯双管钻具内管总成打捞的成功率，提高钻探效率，节约成本。

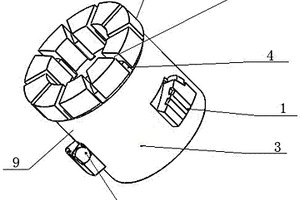

表镶金刚石钻头 1124

 0

本实用新型涉及一种表镶金刚石钻头，属于地质勘探用工具技术领域。技术方案是：包含钻头钢体（1）、钻头工作层（2）、钻头水口（3）和金刚石（4），钻头钢体（1）整体呈圆柱状，钻头钢体（1）端部设有钻头工作层（2），所述钻头工作层（2）端面呈多阶梯锥形唇面结构，钻头工作层（2）内部设有金刚石（4），所述金刚石（4）呈放射状排列，钻头工作层（2）内侧沿钻头钢体（1）轴向设有钻头水口（3），所述钻头水口（3）与冷却冲洗液管道连通。本实用新型的有益效果是：钻头工作层采用多阶梯锥形唇面结构，既克服了平底形边刃镶嵌不牢的缺点，又克服了圆弧的唇面顶峰区应力高度集中的缺点。钻进速度高，磨损小，使用寿命长。

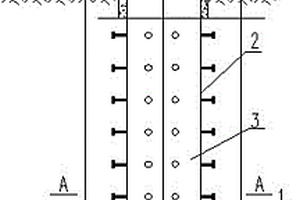

中风化岩山区钢管混凝土柱基础 885

 0

本实用新型涉及一种中风化岩山区钢管混凝土柱基础，包括桩孔，桩孔内钢管柱，钢管柱内设置有内层混凝土，钢管柱外侧设置有外层混凝土，钢管柱上部混凝土包裹，钢管柱外表面设置锚固钉。本实用新型中风化岩山区钢管混凝土柱基础，充分满足契合风化岩山区的地势及地质情况基础施工要求，保证了基础及主体结构的稳定性，节约成本，提高施工效率，安全可靠。

金刚石复合片复合钻头 744

 0

本实用新型涉及一种金刚石复合片复合钻头，属于地质勘探用钻进设备技术领域。技术方案是：钢体（5）为中空柱状结构，多个金刚石切削具（2）围绕钢体（5）的中心轴线呈环状布置在钢体（5）的端部，相邻两个金刚石切削具（2）之间设有扇形水口（3）；每个金刚石切削具（2）上均设有复合片切削具（1），相邻两个复合片切削具（1）之间交错设置，一个靠近中心轴线设置，一个远离中心轴线设置。本实用新型的积极效果：复合片切削具和金刚石切削具采用共同存在，具有广谱性特征，在任何岩层都能钻进，钻进效率高。能够充分保证通过足够的冲液流量，使岩粉更好地排出。更好地保护钻头在破碎地层中，钻头外径不至于超前消耗。

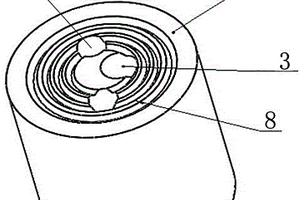

处理井内事故用磨孔钻头 787

 0

本实用新型涉及一种处理井内事故用磨孔钻头，属于地质勘探用工具技术领域。技术方案是：刚体（6）的上端面设有与刚体（6）内腔相连通的下底喷孔一（2）和下底喷孔二（3）；刚体（6）的上端面设有胎体（7），胎体（7）上端面设有与下底喷孔一（2）和下底喷孔二（3）相对应的上底喷孔一（9）和上底喷孔二（10）；下底喷孔一（2）和上底喷孔一（9）同心设置，并相互连通；下底喷孔二（3）和上底喷孔二（10）偏心设置，并相互连通；胎体（7）的上端面设有磨孔面（5），磨孔面（5）由多层同心设置的环状尖齿组成。本实用新型提高磨孔钻头的处理效果，能够很好地处理事故，保证钻探正常进行，避免因处理事故浪费大量人力、物力。

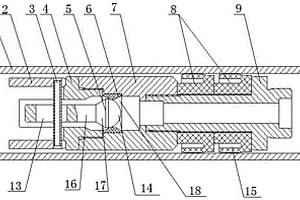

水平孔钻具水路密封装置 1117

 0

本实用新型涉及一种水平孔钻具水路密封装置，属于地质勘察技术领域。技术方案是：包含空心管体（1）、套筒（2）、套筒体（4）、阀体（5）、密封环（6）、密封环座（7）、密封活塞（8）和密封座（9）；钻具到达孔底后，钻具不动，持续供水情况下，水压增大，达到密封环（6）的承压极限时，阀体（5）的半球体穿过密封环（6），密封环失去作用，通水直槽（10）、套筒体（4）内腔、阀体孔（12）、密封环座阶梯孔、密封座（9）的通孔构成水流通道打开，正常钻进。本实用新型的有益效果是：依靠水流进行打开和关闭，不受其它机构的影响，动作可靠，大大提高钻具总成的投送速度；钻具的内外过水通路均被密封，钻具投送速度快，稳定可靠。

柱状切削具钻头 1098

 0

本实用新型涉及一种地质勘探用钻进强研磨性砾石层的钻头,特别是柱状切削具钻头。技术方案是:包含柱状切削具(1)、钻头胎体(2)、钢体(3)、水路(4)、定位穴(6),钻头钢体(3)上设有定位穴(6),柱状切削具(1)与钻头胎体(2)成为一体,固定在定位穴(6)内,钻头钢体上设有水路(4)。本实用新型的柱状切削具在钻头上交错排列,中间的柱状切削具首先掏槽破碎,两侧的柱状切削具破碎抗剪强度已经减弱的孔底岩石,以达到提高钻速的目的。另外,柱状切削具之间的空间,是冲洗液的良好的流动通道,充分冷却切削具在切削高研磨性岩石时产生的高温,保护柱状切削具中金刚石免于高温损伤而引起强度的降低,直接提高了切削具的寿命。

复合钻杆柱 724

 0

本实用新型涉及一种复合钻杆柱，属于地质勘探用钻头技术领域。技术方案是：由上部钻杆和下部钻杆组成，上部钻杆和下部钻杆之间通过可拆卸结构连接，可拆卸结构为螺纹结构或钻杆连接头。本实用新型的有益效果：改变了传统的单一钻杆柱，将两种不同的钻杆柱通过可拆卸结构相互结合起来共同使用，解决钻探中遇到的各种实际问题，降低钻探成本。

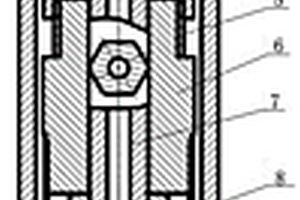

可伸缩式内管总成结构 838

 0

本实用新型涉及一种可伸缩式内管总成结构，应用于软地层钻进，属于地质勘探用钻进技术领域。技术方案是：传扭套（2）上部与弹卡总成螺纹连接，下部套筒开口处设有内花键（4），接头（6）上端设有外花键（5），接头（6）上端与传扭套下端键连接，接头下端与内管（8）上端螺纹相连，内管（8）下端螺纹连接超前钻头（10）；所述接头上设有轴向设置的通孔，传扭杆（7）上部设置在传扭套的下部套筒内并套设有弹簧（3），传扭杆下部贯穿接头上的通孔。本实用新型的有益效果：超前钻头可随接头上下移动，有效保护超前钻头不受损害；内、外花键与传扭杆还可有效的抵消超前钻头刻取岩层的反向力，保持钻头与超前钻头的相对运动，方便取芯。

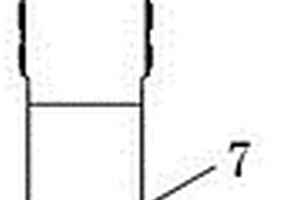

砂砾石地层钻进装置 1028

 0

本实用新型涉及一种砂砾石地层钻进装置，属于地质钻探技术领域。技术方案是：套管二（22）设置在套管一（20）内，套管一（20）和套管二（22）与砂砾石地层（23）之间均设有水泥浆（21）；钻具（7）和钻杆（17）均设置在套管二（22）内，钻具（7）的顶端与钻杆（17）连接。本实用新型的有益效果是：钻杆加工精度高，钻进中保持动平衡，钻杆内外表面光滑，有利于岩屑通过，减少了岩屑的流动阻力；在孔壁与钻具的外管之间形成较大的外环状间隙，促使岩粉迅速排到地表，防止岩屑在孔内沉淀，引起糊钻和烧钻事故；提高了砂砾岩地层中钻进效率，岩心采取率高，减少事故发生，安全钻进。

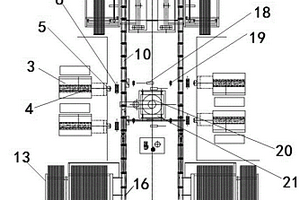

钻杆自动化生产线及方法 821

 0

本发明涉及一种钻杆自动化生产线及方法，属于地质勘察钻杆加工技术领域。技术方案：钻杆传送装置（10）将钻杆坯料从钻杆坯料仓（13）输送到数控车床，将钻杆传送装置上的钻杆坯料抓起，送至一个数控车床的前液压卡盘（4）和后液压卡盘（5）夹紧，钻杆坯料的一端通过该数控车床进行加工，铁屑切削液吹除装置（18）对半成品钻杆进行清理后，将加工后的半成品钻杆放到钻杆中转装置上，重新确定半成品钻杆长度基准，将半成品钻杆送至另一数控车床上加工另一端螺纹，加工好的成品钻杆放回钻杆传送装置上，输送至成品仓。本发明实现加工全过程中自动上下料，自动进行钻杆两端螺纹的加工，降低操作劳动强度，提高生产效率，提高产品精度等级。
