安徽有色金属化学分析技术理论与应用

新型电解法处理含铬废水系统 1153

 0

本实用新型公开了一种新型电解法处理含铬废水系统，其特征在于，包括一控制柜，所述控制柜的一侧设有一集水池，所述集水池上设有一超声波测位计，所述集水池的右侧底端设有一排泥口，所述超声波测位计的右侧设有给水泵，所述给水泵的右侧设有一流量计，所述流量计的右侧连接一电解器，所述电解器的右侧设有一离心澄清器，所述离心澄清器右侧依次设有多介质过滤器、活性炭过滤器以及化学过滤器，所述化学过滤器右侧设有一清水池，所述清水池上设有液位计。本实用新型提供了一种新型电解法处理含铬废水系统，其结构简单，操作方便，其水源利用率高，安全环保。

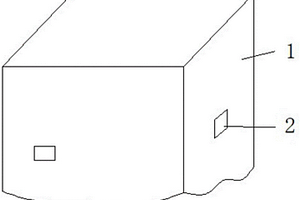

用于烟叶醇化库烟垛的防虫网及其制备方法和用途 861

 0

本发明公开了一种用于烟叶醇化库烟垛的防虫网及其制备方法和用途，包括与醇化库烟垛实际形状相配合的、黄色的聚酯网罩，聚酯网罩顶部为方形；聚酯网罩侧壁上设置不少于一处用于在烟垛内放置监测用性诱捕剂的窗口。通过选取一种聚酯网，颜色为黄色；聚酯网形状由烟垛形状决定，聚酯网浸泡在昆虫触杀剂、化学驱避剂制备的浸泡液中一段时间取出沥水晾干得合格的防虫网；防虫网罩在烟叶醇化库中全方位包覆烟垛，用于防控烟叶醇化库中的烟草甲和烟草粉螟。本发明对烟叶醇化库主要害虫有物理隔离、物理驱避、化学触杀、化学驱避等多重效应，使用简便，具有安全、高效、经济、环保与防虫持效期长等优点，可有效防止害虫侵入烟箱、危害烟叶。

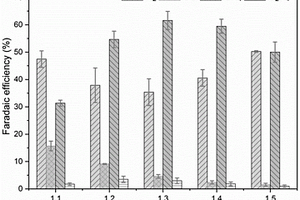

无金属分子催化剂及其制备方法和应用 667

 0

本发明提供了一种无金属分子催化剂，包括碳纳米管，和负载于碳纳米管表面的乙二胺四乙酸分子体系。本发明首次开发出无金属的分子催化剂材料。EDTA分子中富含路易斯碱活性位点，并且活性位点单一。CNT作为良好的电子导体能够在电化学反应中为EDTA分子提供CO2还原反应所需的电子。EDTA分子和CNT通过酯键进行连接，所以EDTA分子被牢固的锚定在CNT表面，即使在电化学循环后，EDTA分子也能稳定的存在，故该催化剂表现出很好的稳定性。电化学测试结果表明，当电压为‑1.3V时，CH4的法拉第效率最高，达到61.6％，分电流密度为‑16.5mA cm‑2，超越大部分文献报道的Cu基催化剂。

磷掺杂纳米片阵列构筑三维电催化剂的方法 1145

 0

本发明公开了一种磷掺杂纳米片阵列构筑三维电催化剂的方法，通过在较大尺寸的具有三维多孔结构的泡沫镍上，生长具有双功能活性的二硫化三镍纳米片阵列，并进一步通过阴离子磷掺杂，提高在析氢析氧两个电化学反应中的活性。本发明通过在较大尺寸的具有三维多孔结构的泡沫镍上生长具有双功能活性的二硫化三镍纳米片阵列，并进一步通过掺杂阴离子磷提高在析氢析氧两个电化学反应中的活性；没有贵金属，反应条件比较温和，阴离子掺杂能够提高催化材料的活性和导电性，确保三维结构的结构稳定，催化剂阵列不会团聚，电化学测试时不需要加入有机粘结剂。

固沙剂及其制备方法 775

 0

本发明涉及一种化学固沙技术领域，具体的说是一种固沙剂及其制备方法，其按比例将山梨醇、碳酸锂加入去离子水中，将去离子水加热搅拌待其完全溶解后，再在其中加入水玻璃、丙烯酸丁酯、充分反应，然后加入聚丙烯酰胺继续反应，得到改性后的水玻璃，加入十二烷基苯磺酸钠、硫酸钾充分搅拌，待溶液冷却至常温时，加入羧甲基纤维素钠搅拌均匀而成，本发明提供的上述化学固沙剂及其制备方法，由于将水玻璃化学改性后与有机高分子材料合理复配，原材料和工艺流程选用适当，具有固沙效果良好、抗老化性强、制备简单等特点，经研究测试：由本固沙剂制作的沙模样品，具有良好的抗老化、抗冻融、抗风蚀性能，无侧限抗压强度≥0.5兆帕。

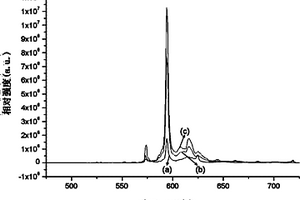

橙红色长余辉发光材料及其制备方法 986

 0

本发明涉及一种橙红色长余辉发光材料及其制备方法，这种发光材料的化学特征式为：BaZrO3:Eux，Tiy，其中：x，y为相应掺杂离子相对于BaZrO3的摩尔比系数，式中0.005≤x≤0.045，0＜y≤0.05.其制备方法是：采用高温固相法在空气中合成。按化学计量比称取原料，然后经过球磨混合、干燥、在空气中预烧、研磨、在空气中高温煅烧、研磨成粉等过程得到橙红色长余辉发光材料。经过紫外光激发，样品发出明亮的橙红色余辉光，发射光谱测定主发射峰位于594nm附近；撤去紫外激发光后，样品具有明显的橙红色长余辉特性，余辉光肉眼可见。其优点是：化学稳定性好、无放射性、亮度高、单色性好、余辉时间较长，并且本发明的制备方法简单，不需要气氛保护，适合大规模生产。

水力发电用低各向异性无取向硅钢及其生产方法 788

 0

一种水力发电用低各向异性无取向硅钢及其生产方法，包括以下重量百分比的化学成分：Si：2.8～3.2％，Mn：0.1～0.3％，Als：0.5～0.8％，B：0.0010％～0.0025％，Cu：0.01％～0.02％，[S+C+N+Ti]≤80ppm，其余为Fe及不可避免的杂质，经铁水预处理、转炉冶炼、RH精炼、连铸、热轧、常化酸洗、冷轧、连续退火、涂层、精整步骤制备得到，制备得到0.50mm厚的无取向硅钢产品，其在测试密度7.6g/dm³条件下，磁感B₅₀≥1.65T、铁损P_1.5/50≤2.40W/kg、铁损各向异性＜10％，能够高水平满足水力发电装备的设计需求。

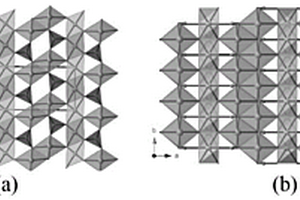

含铂金无机晶态硼酸盐及其制备方法和用途 913

 0

本发明公开了一种含铂金无机晶态硼酸盐及其制备方法和用途，其中含铂金无机晶态硼酸盐化学式为Mg₃Pt(BO₃)₂O₂，分子量为417.64，属单斜晶系，空间群C2/m，单胞参数为α＝90°，β＝90.546(4)°，γ＝90°；Z＝2。与现有技术相比，本发明利用高温助熔剂制备方法，将铂金引入到硼酸盐中，得到了一例结构新型的含铂硼酸盐化合物，其为首例固相法合成的含铂硼酸盐，该晶体可用于更多含铂金硼酸盐的设计合成提供参考以及结构预测；另外由于其含+4价铂金贵金属，其在抗癌药物研发以及催化剂等领域也有着一定的潜在应用性。

空气净化器 824

 0

本发明提供了一种空气净化器，所述化学符合过滤器的组成，可以扩大过滤与污染物的接触，所述后置过滤器上设置有气体流量感应器和报警器，可以提醒用户及时清理化学符合过滤器，所述风机和壳体的连接处设置有减震环，可以起到减震的效果，所述水箱内设置有水质监测器，可以监测水质，用户可以根据其显示的水质情况，根据自身需求判断是否需要更换洁净的水，所述水箱的上侧设置有多孔筛，可以将气泡分裂成为更多更微小的气泡，提高净化效果，该空气净化器具有净化效果好的优点，具有广阔的市场前景。

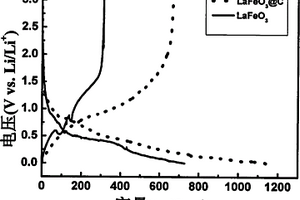

核壳型LaFeO3@C锂电池负极材料及其制备方法 1014

 0

本发明公开了一种核壳型LaFeO3@C锂电池负极材料及其制备方法，本发明采用水热碳化法首次合成了具有核壳结构的LaFeO3@C复合纳米材料。在水热合成过程中，尿素分解碳酸根和氨水，水解释放OH-，溶液呈碱性，使镧离子和铁离子沉淀，镧铁沉淀物聚集成核，碳水化合物在180℃水热碳化形成外壳碳层，所以镧铁沉淀物核完全包覆于碳层内部，形成完整的核壳结构，通过进一步氮气下高温煅烧，首次得到碳包覆的铁酸镧，即LaFeO3@C。通过电化学测试发现纯LaFeO3纳米颗粒储锂性能很小，核壳型LaFeO3@C纳米复合物具有优异的储锂性能，其在锂电池负极材料的应用上是重大发现，具有很大的发展潜力和科研价值。

碳源包覆磷酸铁锂的制备方法 1082

 0

本发明属于化工技术领域，具体涉及一种用于电池正极材料的碳源包覆磷酸铁锂的制备方法，其步骤如下：a)称取(NH4)2HPO4和MDI三聚体混合，滴加1-2滴丙酮研磨均匀，然后再加入Li2CO3和FeC2O4·2H2O继续研磨均匀，干燥，得中产物；b)将中产物置于管式炉中，在保护气氛下，第一阶段以2-3℃/min的速度升温到345-355℃，保温2.5-3.5h，第二阶段再以4-8℃/min的速度升温到695-705℃，保温7.5-8.5h，冷却，即得到碳包覆的磷酸铁锂。本发明公开的方法制备正极材料的原料成本低、工艺简单、时间短、工艺条件容易控制，且制备得到的碳源包覆磷酸铁锂正极材料表现出优异的电化学性能，具体的，该正极材料在三电极体系下交流阻抗测试中的锂离子迁移率可高达8.7E-12cm2/s。

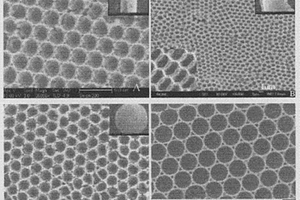

多层分级纳米结构有序孔薄膜型气敏传感器及其制备方法 1164

 0

本发明公开了一种多层分级纳米结构有序孔薄膜型气敏传感器及其制备方法。传感器为衬底、电极及覆于其上的由两层以上的、呈紧密的六方排列并相互连通的球形孔状的半导体氧化物构成的厚度为200NM～10ΜM的气敏薄膜,球形孔的孔径为100～5000NM,其于层间为大小相间结构,层间的孔径大小比为1.5～10∶1;方法为(A)先将不同球径的单层胶体晶体模板浸入浓度为0.05～0.2M的半导体氧化物前驱体溶液中,待其脱离基底漂浮在前驱体溶液的表面,用所需形状的带有电极的衬底分次捞起单层胶体晶体中之一,并置于80～120℃下加热1～4H;(B)将其置于350～550℃下退火1～4H,制得多层分级纳米结构有序孔薄膜型气敏传感器。它可广泛地用于环境监测、化学工业等众多领域。

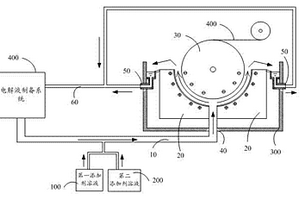

特殊锂电池用双面光电解铜箔的制备 688

 0

本发明涉及一种特殊锂电池用双面光电解铜箔的制备,其包括以下步骤:取第一添加剂溶液、第二添加剂溶液以及硫酸铜电解液;硫酸铜电解液中铜离子含量70～100g/L,硫酸含量100～170g/L,氯离子含量0.01～0.04g/L,硫酸铜电解液温度为40～60℃,每小时在每立方米电解液中加入60～200mL的第一添加剂溶液与35～100mL的第二添加剂溶液,经均匀搅拌形成的电解液进入电解槽;电解液在电解槽中的电解电流密度为5000～6000A/m2,电化学反应后生成双面光锂电池电子铜箔。所述特殊锂电池用双面光电解铜箔的制备,其制造的电解铜箔单位面积重量为87～89g/m2,抗拉强度>45Kgf/m2,延伸率>5%,表面粗糙度Rz<1.5um,铜箔厚度均匀,实测为8.6～9.3um。

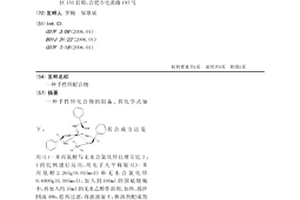

手性铜配合物 934

 0

一种手性铜化合物的制备, 其化学式如下：?其合成方法，称取（S）-苯丙氨醇2.265g(0.015mol)和二水合氯化铜0.8524g(0.005mol)，加入到100ml的圆底烧瓶中，再加约35ml的无水乙醇作溶剂，加热、搅拌回流48h，趁热过滤，将滤液旋干，換溶剂配成饱和溶液，静置、自行挥发，滤渣同上处理。一段时间后，析出适合用于X-单晶衍射测试的淡蓝色晶体; 用石油醚充分冲洗3-4次，真空干燥30min，得到较纯的目标产物；该配合物在苯甲醛的腈硅化反应中显示了一定的催化性能，其转化率分别为26.1%。

改性芳香聚酰胺复合膜活性层的方法及其运用 815

 0

本发明提供了一种芳香聚酰胺复合膜的改性方法，包括先通过亲核取代反应制得含叠氮基团的芳香聚酰胺复合膜，然后再采用Cu^I催化炔‑叠氮之间的点击化学反应制备接有聚乙二醇单甲醚的芳香聚酰胺复合膜，最终实现对芳香聚酰胺复合膜的改性。对本发明的改性芳香聚酰胺复合膜进行膜抗污染性能测试，发现改性后其改善了膜的抗污染性能，而且改性膜的使用寿命得以延长，改性效果持久，能充分发挥表面聚乙二醇单乙醚的性能而又不容易流失，提高了膜的抗污染能力和亲水性，在污水处理上具有较高的效率，使用多次后不会减少膜的亲水性，具有广泛的商业应用价值。

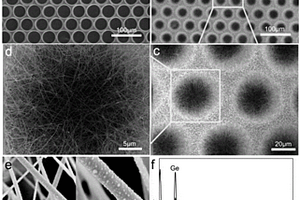

银-锗-铜复合结构器件及其制备方法和用途 673

 0

本发明公开了一种银-锗-铜复合结构器件及其制备方法和用途。器件为铜网的表面和网孔壁上构筑有其上修饰有银纳米颗粒的锗纳米线，其中，铜网的网孔直径为35～45μm，锗纳米线的线直径为100～150nm、线长为5～15μm，银纳米颗粒的粒径为15～35nm；方法为先将铜网置于溅射仪中的金靶1.5～2.5cm处，于溅射电流15～25mA下溅射1.5～2.5min，得到其表面和网孔壁上蒸镀有金纳米颗粒的铜网，再使用化学气相法于其上生长锗纳米线，得到其表面和网孔壁上构筑有锗纳米线的铜网，之后，使用溅射仪于其上溅射银纳米颗粒，制得目的产物。它可作为表面增强拉曼散射的活性基底，广泛地用于测量其上附着的罗丹明6G或甲基对硫磷或腺嘌呤或6-氨基青霉烷酸或青霉素G钠的含量。

发酵罐内壁防腐变色涂料及其制备、应用 1044

 0

本发明涉及涂料领域，公开了一种发酵罐内壁防腐变色涂料及其制备、应用，所述涂料包括以下重量份数的原料：遇碱变色单体13‑17份、丙烯酸甲酯6‑8份、甲基丙烯酸甲酯10‑12份、乙烯基环氧0.1‑0.2份、引发剂0.2‑0.4份、乳化剂1‑1.5份、水55‑65份；所述遇碱变色单体的化学式Ι，如下所示：该涂料在碱性的条件下变红，可以用于直观、快速判断发酵罐内的使用环境，免去生产过程中的监测设备，降低生产成本，一举二得，同时丰富、拓展聚丙烯酸酯类防腐涂料的品类。

动力电池SOH估算方法 781

 0

本发明公开了一种动力电池SOH估算方法，属于动力电池技术领域，包括在设定的温度范围内，将处于放电截止状态的电池组充电至满电状态；根据电池组处于放电截止状态时的可用容量和处于满电状态时的充电总容量，计算电池组最大可用总容量；根据电池组总容量与设定的初始标称容量，估算电池组的SOH。本发明通过利用电池组的最大可用总容量这一电池组本身固有特性估算电池组的SOH，而不需要知道电池组内部化学模型以及状态参数，避免了对电池内部进行数学建模、状态参数识别、离线测试以及需要大量实验数据等难点，即可估算出电池组全生命周期的SOH，而且被估算对象不局限于某一特定类型电芯的电池组。

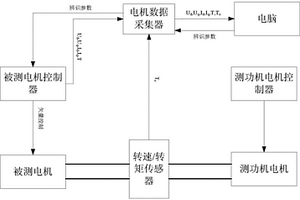

感应电机参数辨识系统及方法 982

 0

本发明公开了一种感应电机参数辨识系统及方法，包括：一种可以进行感应电机参数在线辨识的测试系统，可以采集在线辨识算法所需的电机实时电压、实时电流、实时温度、实时转矩等数据，用于参数辨识；一种适用于电机参数辨识的强化学习框架，包括强化学习环境中的状态变量、奖励值及动作方式的选择；一种基于q‑学习感应电机参数辨识方法，可以使测试系统在运行的过程中实时的生成数据集并进行参数辨识。本发明解决了辨识精度和训练集获取难度的矛盾问题，不依赖于具体的电机数学模型，通用性强，可以实时生成数据集，无需提前准备数据集；辨识的参数是以输出性能最优为前提，不受实际物理参数变化的影响，辨识精度高；既可以辨识感应电机的转子电阻，也可以辨识感应电机的励磁电感。

含甲维盐的杀螺剂组合物 663

 0

本发明为一种含甲维盐、甲萘威或三苯基乙酸锡的杀螺剂组合物，属于软体动物化学防治领域，由有效成分甲维盐、甲萘威或三苯基乙酸锡及其助剂组成，对防治软体类害虫尤其是福寿螺有很好的增效作用。所述的杀螺剂组合物室内生测对福寿螺的增效比为20:1~1:20。本发明具有增效作用显著，防效好，用药量低，对环境及靶标生物安全，一药多治等特点，本组合物可以兼治其他软体类虫害（如钉螺、蛞蝓等），对减缓福寿螺对药剂的抗药性有很好的作用。

B-Mo-C载体及其制备方法和应用 801

 0

本发明提供了一种B‑Mo‑C载体及其制备方法和应用，本发明利用MoS₂和引入B元素改性电池正极材料。针对穿梭问题，制备的B‑Mo‑C材料具有高的比表面积和强的吸附能力，能为硫和多硫化物提供负载空间并对其产生吸附，减小多硫化物穿梭。本发明利用MoS₂修饰的硫正极材料B‑Mo‑C，电化学测试结果表明性能提升效果明显，在0.1C电流密度下，锂硫电池首次放电容量为1000mAh/g以上，0.1C倍率下，循环100次后其容量保持率达到70％以上。因此，B、MoS₂修饰的硫正极材料能有效改善电池循环性能和倍率性能。

加强危险品运输管理系统的设计方法 1038

 0

一种加强危险品运输管理系统的设计方法，其涉及危险品运输技术领域。其特征在于它包含系统设计、监测传感器选择以及传感器安装。本发明利用隧道形成的有限空间实施气体监测，对通过隧道危险化学品运输车辆可能会发生危险化学品泄漏的事故进行实时监控，从而达到危险品泄漏事故提前预警的目的。

具有杀线虫活性的四唑磷酸酯化合物及合成方法 801

 0

本发明涉及一种具有杀线虫活性的四唑磷酸酯化合物。所述四唑磷酸酯化合物的化学式如通式Ⅰ所示：式Ⅰ中，R1为1?6个碳原子的烷基或苯基或苄基或卤代苯基或卤代苄基；R2为氢原子或乙酸酯基或苯基或苄基或卤代苯基或卤代苄基；式Ⅰ中，羟甲基的位置为1位或者2位。生物测定实验结果表明此类四唑磷酸酯化合物在50mg/L浓度下，对水稻潜根线虫、小麦孢囊线虫和葡萄寄生线虫24小时的校正死亡率在65?94％，具有很好的杀线虫活性。

5G配网分布式保护系统的保护装置配比优化方法 1128

 0

本发明公开了一种5G配网分布式保护系统的保护装置配比优化方法，包括：1、搭建5G配网分布式保护系统的环境；2、构建基于深度Q网络的5G配网分布式保护系统的强化学习模型，包括结构相同的预测估计神经网络和预测现实神经网络；3、在5G配网分布式保护系统的环境下训练强化学习模型；4、采用所述最优配比S*对5G配网分布式保护系统的保护装置进行优化。本发明以期能保证主站保护装置和配网分布式保护装置建立通信，并且找出最优的5G配网分布式保护系统的保护装置的配比，从而能确保配网可以安全高效的运行。

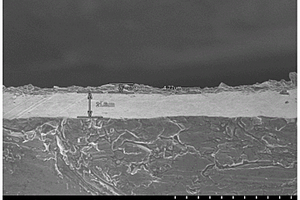

超低发射率功能涂层的制备方法 807

 0

本发明公开一种超低发射率功能涂层的制备方法，包括以下步骤：(1)预处理；(2)化学氧化；(3)清水洗；(4)后处理；(5)热水洗；(6)干燥。本发明设计的天线表面涂层的制备工艺及参数，通过对天线进行预处理、化学氧化和后处理，使得天线表面获得涂层，再对覆有涂层的天线进行表面发射率测试和耐盐雾试验，测试其表面发射率为0.06±0.02，耐盐雾试验时间为96h后天线表面无明显腐蚀，本发明方法可以同时实现高精度超低发射率和耐中性盐雾的设计需求，确保了海域环境下待发射卫星产品的地面防护问题和发射升空后的空间热控问题。

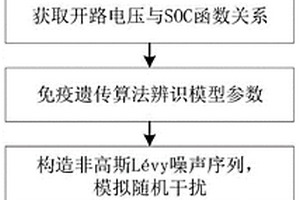

非高斯Lévy噪声下的锂离子电池SOC估计方法 707

 0

本发明公开了一种非高斯Lévy噪声下的锂离子电池SOC估计方法，涉及新能源汽车电池管理技术领域。本发明包括设计电化学测试实验，引入分数阶算子，建立锂离子电池分数阶等效电路模型；设计充放电特性实验，获取模型参数临界数据，通过脉冲测试方法获得电池开路电压和SOC之间的函数关系；采用免疫遗传算法辨识分数阶模型参数；构造非高斯Lévy噪声序列，模拟系统随机干扰；利用改进分数阶卡尔曼滤波方法估计锂离子电池SOC，本发明利用了分数阶算子的记忆特性，更好地刻画了电池内部电化学过程及外部充放电物理特性；在车辆复杂运行工况下，所引入非高斯Lévy噪声环境提升了分数阶卡尔曼滤波估计算法在实际工程应用中的匹配性。

手性锌配合物 1122

 0

一种手性锌化合物的制备,其化学式如下：其合成方法是用（L）-苯丙氨醇与无水合氯化锌以摩尔比3：1的比例进行反应，用电子天平称取(L)-苯丙氨醇2.265g(0.015mol)和无水合氯化锌0.6800g(0.005mol)，加入到100ml的圆底烧瓶中，再加入约35ml的无水乙醇作溶剂，加热、搅拌回流48h，趁热过滤，将滤液旋干，换溶剂配成饱和溶液，静置、自行挥发，一段时间后，析出适合用于X-单晶衍射测试的淡黄色晶体。

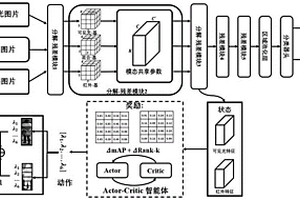

基于模态自适应混合和不变性卷积分解的行人重识别方法 1050

 0

本发明公开了一种基于模态自适应混合和不变性卷积分解的行人重识别方法，包括：1、构建自适应混合模块输出混合比例混合可见光图像和红外图像，得到混合模态图像；2、可见光图像，红外图像和混合模态图像输入特征提取网络，计算分类损失和三元组损失对特征提取网络进行更新；3、构建奖励R，并利用强化学习法则构建actor网络和critic网络的损失以更新网络；4、根据检索库和被检索库的行人特征计算相似度矩阵，并得到检索结果。本发明能解决传统生成对抗模型在红外‑可见光图像转换中的困难和计算消耗，以及传统单流双流网络的信息丢失和难拟合问题，从而能更高效和精确的匹配可见光模态和红外模态的行人图像。

零维线性五核Ln2Co3磁性材料及其制备方法 813

 0

一种零维线性五核Ln2Co3磁性材料及其制备方法，所述磁性材料为配合物，化学式为：[Ho2Co3(C7H4ClO2)12(C10H8N2)2]，该配合物中五个金属离子呈Co1-Ho1-Co2-Ho1a-Co1a的线性排列。制备方法中，将Ho(NO3)3·6H2O、CoCl2·(H2O)6、4-氯苯甲酸(L)和bipy加入到H2O和C2H5OH的混合溶剂中，调节pH至5.0，充分搅拌均匀后加热至160℃，恒温三天，然后程序降温至室温；过滤，干燥即得适合单晶衍射的紫红色块状晶体。本发明磁性材料的合成方法简单，产率高，产品稳定，适合大规模生产。磁性测试表明该配合物是一种铁磁材料，在磁性材料领域具有很大的潜在应用价值。

纳米结构有序多孔薄膜型气敏元件及其制备方法 982

 0

本发明公开了一种纳米结构有序多孔薄膜型气敏元件及其制备方法。元件包括衬底、电极和其上的薄膜,特别是衬底为曲面状,薄膜由球形孔状的金属氧化物构成,其孔径为200～1000NM,薄膜厚度为100～5000NM。方法包括单层胶体晶体模板,步骤为(1)将单层胶体晶体模板浸入浓度为0.1～0.5M的金属氧化物前驱体溶液或溶胶中,待其脱离衬底并漂浮在前驱体溶液或溶胶的表面后,用所需形状带有电极的衬底捞起单层胶体晶体并使其覆盖于衬底表面;(2)先将其置于80～120℃下加热1～2小时,再将其置于200～500℃下烧结2～3小时;(3)重复上述(1)和(2)的步骤0次以上,制得纳米结构有序多孔薄膜型气敏元件。它可广泛地用于环境监测、化学工业等众多领域。
