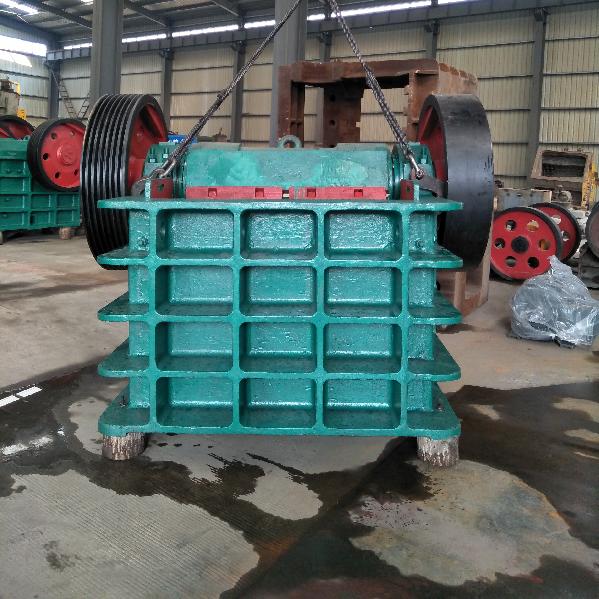

东辰博尔PEX250*1200型 颚式破碎机

东辰博尔PEX250*1200型 颚式破碎机

1332
规格/型号:PEX250*1200型
品牌:东辰博尔
应用领域:选矿设备
产地:河南 - 焦作
厂家/供应商:河南东辰博尔机械设备有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-07-27
级别:待认证

东辰博尔PEX250*1200型 颚式破碎机说明介绍

工作原理

颚式破碎机的破碎方式是曲线挤压式,其工作原理是模拟动物的颚运动。工作时,电机通过偏心轴带动皮带和滑轮使动颚上下移动。当动颚上升时,肘板与动颚之间的夹角变大,从而推动动颚板靠近固定颚板,通过两颚板之间的挤压、摩擦和研磨,物料被多次粉碎。当动颚下降时,肘板与动颚之间的夹角变小,动颚在拉杆和弹簧的作用下离开固定颚板,碎料在重力作用下通过颚腔下部的出料口自由排出。随着电机的不断转动,动颚周期性地破碎和排料,实现大批量生产。



颚式破碎机结构组成

主要由机架、动颚、偏心轴、肘板等零部件组成,电动机通过三角皮带带动偏心轴,使动颚按照已调好的轨迹进行运动,从而将破碎腔内的物料予以破碎。

机架为整体铸钢结构,机架前壁上装有楔形螺栓紧固的固定颚板。在破碎机左右的机架内侧壁上装有边护板,以防止机架内侧壁的磨损。

动颚为一成型铸钢件,正面装有活动颚板,其上部借偏心轴与滚柱轴承悬挂在机架上、下部支承在肘板上,并与肘板成滚动接触,在偏心轴两端装有飞轮和槽轮。

肘板的另一端支承于调整座上,并与其成滚动接触。肘板除对动颚起着支承作用外,在外来不能破碎的异物进入破碎腔内时,破碎机负荷突增的情况下起保险作用,既自身断裂,从而保护其它重要机件不被损伤。

调整座靠两侧的方头螺栓悬挂在机架上,并于调整板紧贴。当排料口需要调小时,松开拉杆弹簧和拉紧螺栓,然后右旋调整顶杆,使顶头前移,增加垫片,达到要求的排料口尺寸时,先退回调整顶杆,使垫片组由动颚部件自重压紧,再旋紧拉紧螺栓固定。最后适当旋紧拉杆弹簧,反之则由小变大(抽掉垫片)。
