立式多级离心泵

立式多级离心泵

1050
规格/型号：暂无
品牌：暂无
应用领域：矿山设备
产地：四川 - 成都
厂家/供应商：成都索季东股环保技术有限公司
咨询电话:：18981930100（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-09
级别：待认证

立式多级离心泵说明介绍

多级离心泵是将具有同样功能的两个以上的离心泵泵集合在一起，流体通道结构上，表现在di一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

MHA立式多级离心泵结构说明： 定子：主要由吸入段、中段、吐出段、导叶及填料函体等零件组成。吸入口为水平方向，吐出口为垂直方向。 转子：主要由轴、叶轮、平衡盘及轴套等组成。 密封：吸入段、中段、吐出段之间的静止结合面用纸垫密封，各级间采用节流密封；两侧的轴封采用软填料密封，亦可改为机械轴封。 轴承：整个转子由轴两端的滚柱轴承来支撑，以油脂或稀油润滑。

MHA立式多级离心泵具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

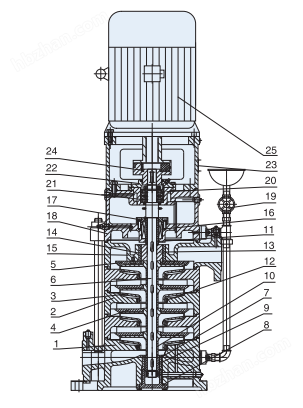

NO

名称

材质

NO

名称

材质


1

进水段

FC200

14

平衡鼓套

FC200


2

中段

FC200

15

出水段

FC200


3

叶轮

FC200

16

机械密封



4

导叶

FC200

17

机械密封压盖

FC200


5

后导叶

FC200

18

支座

FC200


6

轴

S45C

19

平衡管件部



7

轴瓦



20

轴承盒

FC200


8

轴瓦压盖



21

轴承



9

轴套

S45C

22

轴承压盖

FC200


10

轴套

FC200

23

电机座

FC200


11

轴套

SUS420J2

24

联轴器部件



12

密封环

FC200

25

电动机



13

平衡鼓

FC200









结构说明：

1.MV、MVR型泵是立式多级节段式水泵。用穿杆将进水段、中段、出水段联为一体，各段间用垫起密封作用。

2.轴向力由推力球轴承承受，并用机油润滑轴承。

3.轴封采用机械密封
