XL-762螺旋洗矿机/双螺旋槽式洗矿机

671

规格/型号：XL-762

品牌：捷登

应用领域：选矿设备

产地：江西 - 赣州

厂家/供应商：江西省捷登矿山机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-21

级别：待认证

XL-762螺旋洗矿机/双螺旋槽式洗矿机说明介绍

螺旋洗矿机

产品概况：

洗矿机分为单螺旋洗矿机和双螺旋洗矿机。

螺旋槽式洗矿机适用於黑色和有色冶金矿山等预选矿石、将矿石用水洗选，以除去原矿中的泥砂等杂质，从而使矿石达到工艺和经济上的要求，广泛用于锰矿脱泥粗选和精选，特别对埋於泥土中的颗粒锰矿石效果最佳。它的处理能力较大是满足大生产力对矿石、石料的清洁度有要求的企业的理想设备。

产品结构及原理：

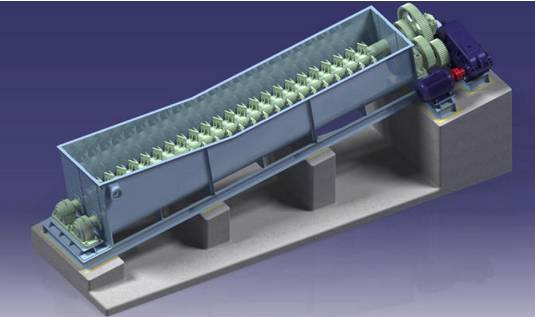

XL-762螺旋洗矿机/双螺旋槽式洗矿机

螺旋选矿机的主要结构：

槽体、减速机、电机、中心轴、螺旋叶片、支架组成。支架焊接在中心轴上，螺旋叶片装好后用螺栓压紧，使叶片不下垂不变形。

工作原理：

螺旋洗矿机，螺旋式洗石机借助固体颗粒的比重不同，因而在液体中沉降的速度不同的原理，进行机械分级的洗矿设备。FG系列洗选机适用于冶金、建材、水电等行业的洗选、分级、除杂等作业，螺旋洗矿机适用于粒度和粗粒度物料的洗选作业。螺旋式洗矿机借助固体颗粒的比重不同，因而在液体中沉降的速度不同的原理，进行机械分级的洗矿设备。

螺旋洗矿机是利用水的浮力作用，将粉尘和杂质于砂分离。经过螺旋片的搅动，达到滤水去杂质，提升输送目的。并且在提升过程中，也进行了拌和工作。是出砂达到搅拌均匀，无细、粗砂之分。

螺旋洗矿机具有，螺旋体长、密封系统好、结构简单、处理能力强、维修方便。出砂含水量、含泥量低等特点。广泛运用于各种矿石开采行业。

洗矿机的主要操作事项：

洗矿机适用于建筑工地、砂石厂、混凝土预制厂及水电工地大量用砂石的脱泥作业，也可用于对矿石进行洗选、分级、脱水。洗矿可在擦洗机中进行，也可在筛分和分级设备中进行。

安装、调试和试运转：

1. 洗矿机运到后，使用单位应立即检查各零部件是否齐全，有无损坏。确定机器完整无损后，方可进行安装。 2. 使用单位应按照现场具体情况，设计洗矿机基础施工图，将洗矿机稳固的安装在结实的混凝土基础上。 3. 安装时必须将机器按安装图的要求保证倾斜角度安装。 4. 电动机安装在导轨上，以便调整皮带的松紧度，皮带轮与电机皮带轮在安装时应保证平行。 5. 按上述要求调整好后，将转子盘转动几转，以检查有无卡住、碰撞现象。

螺旋洗石机空负荷试运转：

1. 电机启动后，机器运转应平稳，无不正常的振动。

2. 轴承温升不超过35℃。

3. 空运转时间2-4小时，试机后，检查各处连接有无松动，并调整之。

螺旋洗石机负荷运转试验：

1. 在空负荷试运转良好的基础上，方能进行负荷运转试验。

2. 机器运转应平稳，无不正常的振动。

3. 轴承温升不超过40℃。

4. 各密封处不得有粉尘进入。

5. 测定电动机的实际功率，不得有不正常的波动。

6. 负荷运转试验需连续5-6小时，当运转确认为正常无误后，才能正式投产使用。

产品应用范围：

用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。

产品规格及技术参数：

类型	型号规格	螺旋直径（mm）	入选颗粒（mm）	耗水量 T/h	生产能力 T	电机率 Kw	外型尺寸长×宽×高（mm）	重量 Kg
轻型单螺旋	XL-508	508	≤10	14-88	20	7.5	8000×2343×1530	2670
	XL-610	610	≤10	14-165	50	7.5	8000×2490×1530	3800
	XL-762	762	≤10	18-124	75	11-15	9070×2650×1638	5225
	XL-914	914	≤10	18-162	100	11-15	9070×2650×1638	6370
	XL-1118	1118	≤10	27-333	175	30	9070×2830×1900	9800
轻型双螺旋	2XL-762	762	≤10	40-250	140	2×11	11580×3965×2370	7440
	2XL-914	914	≤10	105-620	200	215	9070×3300×1638	9531
	2XL-1118	1118	≤10	125-1400	350	222	9070×3890×1900	16700
重型单螺旋	XLZ-762	762	≤60	355-450	80-125	22	11580×5226×2370	9800
	XLZ-914	914	≤60	400-600	125-175	30	6980×1200×1340	11800
	XLZ-1118	1118	≤75	500-750	180-250	37	7400×1380×1950	13900
重型双螺旋	2XLZ-762	762	≤60	600-800	100-150	2×22	6980×2091×1340	16800
	2XLZ-914	914	≤60	700-900	150-200	2×30	7120×2146×1590	20800
	2XLZ-1118	1118	≤75	900-1100	200-300	2×37	8500×2861×2150	23870
