STL60离心机/水套式离心机

820

规格/型号：暂无

品牌：捷登

应用领域：选矿设备

产地：江西 - 赣州

厂家/供应商：江西省捷登矿山机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-24

级别：待认证

STL60离心机/水套式离心机说明介绍

水套式离心机产品概况：

水套式离心机在利用传统选矿离心机的选矿原理的同时，又别具特色的在选矿部件内表面施加反冲压力水，以克服传统离心选矿机在选矿过程中，由于矿层板结，导致选矿税收率下降的缺陷。这一新特点是通过在离心机中加入一水套的特殊方式来实现的。

选矿试验证明，入选粒度在小于4mm的锡矿、铅矿、锑矿、银矿、金矿等多种重矿，重矿的回收率可达到90%以上；入选粒度小于2.5mm的重矿，重矿的回收率达到92%以上。

产品结构及原理：

工作原理机构造：

水套式离心选矿机是由给矿管、机架、尾矿槽、驱动电机、竖轴和选矿部件等部分组成。

选矿部件分为内、外两层，内层为戴头圆锥体，内层椎体由不锈钢制作，带有环形格条，锥壁上有许多小孔，外层为普通钢板制成，与内层形成封闭水套。

中传动轴为中空轴，压力水经中空轴给入内外层锥体形成的水套中，由内层小孔不断喷射水流入格条间，形成反冲水，分选过程中，反冲水压力位：0.03-0.06MPa。

经过磨矿或筛分的矿粒以矿浆状态由上部通过中心给矿管，给入选矿部件中，在高速旋转的离心力作用下，矿浆沿锥体向上运动，轻矿物从锥体上部周边排到尾矿槽中，从尾矿排出口排出；重矿物在离心力的作用下，沉积在格条间，实际上是沉积在内锥上。

通过选矿试验结果和多年的生产实践证明，水套式离心机故障率低，操作容易，易于维修。

在选金厂应用该机可以取代混汞作业，消除汞对人体的危害，有利于环境保护，符合国家环保政策，意义深远。

该机具有回收单体金的能力，尤其是对细粒单体金的回收效果显著，技术指标优于其他重选设备，这是目前离心选矿设备研制与发展中的一项重大突破。

该机与国外同类产品相比，设备造价低，易于在国内推广应用，有利于矿山经济效益的提高。

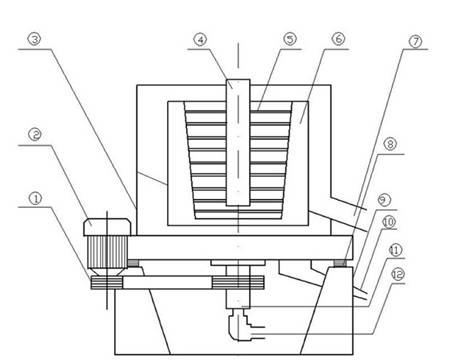

1.皮带传动 2.电机 3.设备外壳 4.给矿管 5.6mm厚不锈钢内套隔槽 6.压力水套

7.尾矿排管8.减震装置 9.机架 10.精矿排矿口 11.中空轴 12.反冲水管

电机2经皮带传动1带动中空轴11.使内套隔槽5高速旋转,矿物料经给矿管4进入内套隔槽5,矿物料在离心作用下全分选过程强化,重矿物停留在内套隔槽5中.轻矿物经尾矿排管7排出,经一个班次作业,停机将精矿从精矿口10排出然后进入下一循环作业.

三角悬挂式水套离心机是一种新型的水套式选金离心机，对不同的砂金矿和岩金尾矿都有很好的选进效果。黄金水套离心机是现代重选设备之一。由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别金、锡、钨、钛、赤铁等。

黄金水套离心机是根据离心力定律，在传统离心机基础上进行研制和改进的一种节能中选设备，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率，回收率可达90以上。

作业回收率提高Sn：3.01%，W：5.5%，Pb：1.63%，Zn：2.04；耗水量减少30%—40%，占地面积减少1/3，且冲程可调整，由于采用电磁调速电机进行调节，使冲次无级调节。其性能达到国内先进水平，是目前较理想的节能重选设备之一。

在选金厂应用该机可以取代混汞作业，消除汞对人体的危害，有利于环境保护，符合国家环保政策，意义深远。

产品应用范围：

通过选矿试验结果和多年的生产实践证明，水套式离心机故障率低，操作容易，易于维修。

在选金厂应用该机可以取代混汞作业，消除汞对人体的危害，有利于环境保护，符合国家环保政策，意义深远。

该机具有回收单体金的能力，尤其是对细粒单体金的回收效果显著，技术指标优于其他重选设备，这是目前离心选矿设备研制与发展中的一项重大突破。

该机与国外同类产品相比，设备造价低，易于在国内推广应用，有利于矿山经济效益的提。

产品规格及技术参数：

设备型号	STL 19	STL 30	STL 60	STL 80	STL 100
生产能力(T/h)	0.2-1	2-8	10-40	35-70	75-120
给矿颗粒(mm)	0-3	0-4	0-6	0-6	0-6
给矿浓度(%)	0-50%	0-50%	0-50%	0-50%	0-50%
反冲水量(T/h)	1.5-2	4-6	10-15	17-25	40-60
精矿产量(kg/次)	2-3	10-20	30-40	60-70	70-80
电机功率(kw)	0.75	1.5	4	11	18.5
圆锥转速	800	600	460	400	360
压力水Mpa	0.04	0.12	0.25	0.35	0.4
外形尺寸(mm)	790785790	118011401250	197016701750	230018002200	250020002400
设备重量(kg)	145	400	1300	1500	2000
