雷蒙磨粉机高产量设备

376

规格/型号：4R3216

品牌：桂冶

应用领域：选矿设备

产地：广西 - 桂林

厂家/供应商：桂林桂冶重工股份有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-01-10

级别：待认证

雷蒙磨粉机高产量设备说明介绍

4R3216保守值400-700小时雷蒙磨粉机高产量设备

一、简介：R型摆式磨粉机又称为雷蒙机，广泛应用于建材、化工、造纸、医药、食品、能源等行业。适用于粉磨硬度莫氏七级以下，湿度6%以下非易燃、易爆的物料。如：滑石、重晶石、方解石、石灰石、锰矿石、铁矿土、铬矿石、石英石、石膏、膨润土等等。

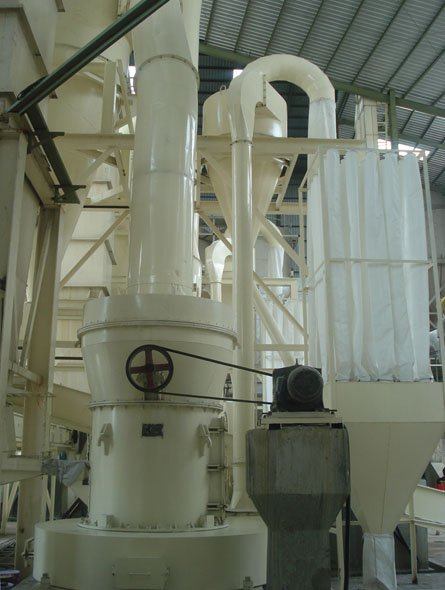

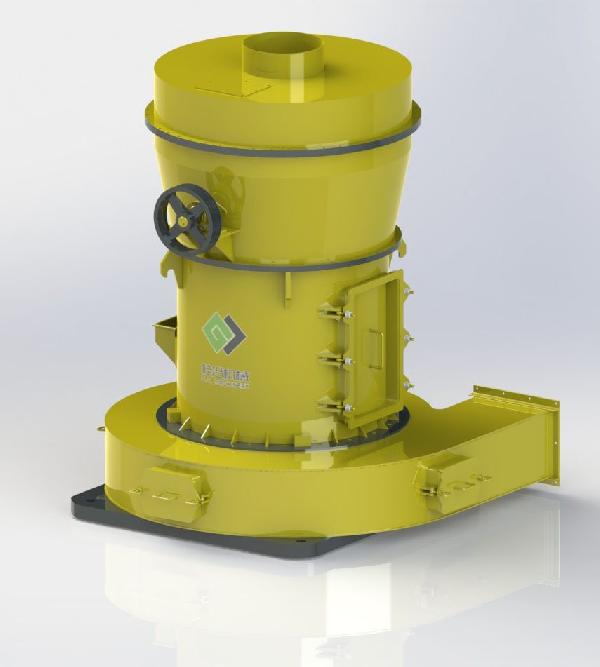

二、成套设备组成：R型摆式磨粉机主要由主机、分析机、进料装置、高压风机、管道装置、电控系统组成。辅助系统包括破碎机及提升机等。其中主机主要由大底座、中心轴及中心轴架、梅花架、铲刀架及铲刀下座、铲刀总成、磨环、磨辊装置、回气箱、罩筒等组成。用于碾压磨粉的磨环和磨辊均采用耐磨材料铸造而成，大底座可选铸钢或铸铁材质。设备的传动系统可以选用减速机传动或皮带传动。产品分级可选用分析机或涡轮分级机。成品的收集可选用大旋风+小旋风或大旋风+简易除尘或大旋风+脉冲除尘（环保）。

三、工作原理：破碎成符合进料粒度的物料，经斗式提升机提升到储料斗，再由电磁振动给料机定量送入主机腔进行研磨，主机腔内支承在梅花架上的若干个磨辊装置绕中心轴旋转，磨辊在离心力的作用下向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊轴自转。被旋转的铲刀扬起的物料被抛向磨辊与磨环之间，因磨辊的滚碾而达到粉碎和研磨作用。磨碎的粉末被风机的气流吹到主机上方的分析机进行筛分，细度过粗者仍落入主机内重磨，细度合乎规格者随风流入大旋风收集器，收集后经料仓排出即为成品，净化后的气流经大旋风收集器上端的管道流入风机，风路是循环的，除风机至研磨室为正压外，其余管路内气流均在负压下流动，室内卫生条件较好。由于物料所含水分在研磨时受热蒸发为气体，管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加，这些增加风量经鼓风机和主机之间的余风管导入小旋风收集器，随同余风带入的粉末经收集后由小旋风收集器排出。


五、主要技术参数

5. The Main Technical Parameters

型号Mode	主机转速Main unit Speed (r/min)	**进料粒度The Maximum Feed Size (mm)	成品粒度Finished Particle Size (mm)	产量Yield（t/h）	整机功率Total Power (kw)
4R3216/4R3216B	140	≤25	0.044-0.125	1-5	87.5
4R3220				1-6
5R4119/5R4121	105	≤30		2-9	172.5
5R4124/5R4128				2-10

注：1、表中产量需根据不同物料、成品粒度及通筛率而定，以上数据仅供参考。

2、如果客户有特殊要求，请在订货时和业务人员声明，本公司将为您提供专业服务。


六、技术优势

1、设备性能稳定，运行可靠，三十多年磨粉机制造经验，产品升级更新，更符合客户需求。

2、一机多用，可粉磨多种矿物，满足多种粒度需求，投资经济。

3、电控系统集中控制，操作方便，便于维修。

4、优化送风系统，确保设备在最佳状态下运行。
