石灰石400-700小时免维护磨辊装置雷蒙磨粉机

973

规格/型号：5R4119

品牌：桂冶

应用领域：选矿设备

产地：广西 - 桂林

厂家/供应商：桂林桂冶重工股份有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-01-29

级别：待认证

石灰石400-700小时免维护磨辊装置雷蒙磨粉机说明介绍

5R4119石灰石400-700小时免维护磨辊装置雷蒙磨粉机产品用途：Ｒ型摆式磨粉机，又称为雷蒙磨，广泛应用于建材、化工、造纸、医药、食品、能源等行业。适用于粉磨莫氏硬度７级、湿度６％以下的石灰石、莹石、方解石、滑石、重晶石、磷灰石、硅灰石、长石、石英、粘土、瓷土、膨润土、陶土、铝矾土、石膏、石墨、锰铁矿、铬铁矿、钛铁矿、氧化钛、焦碳、碳化硅等物料。

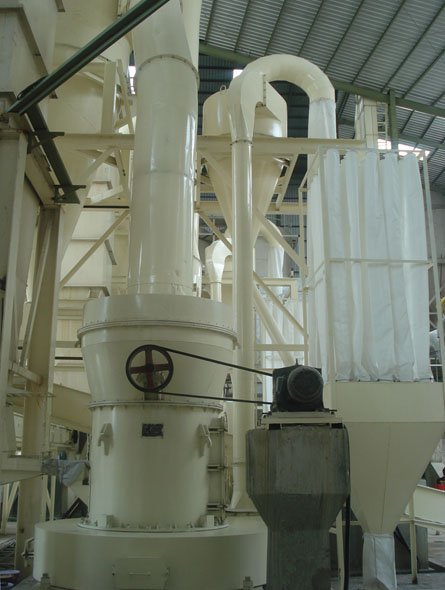

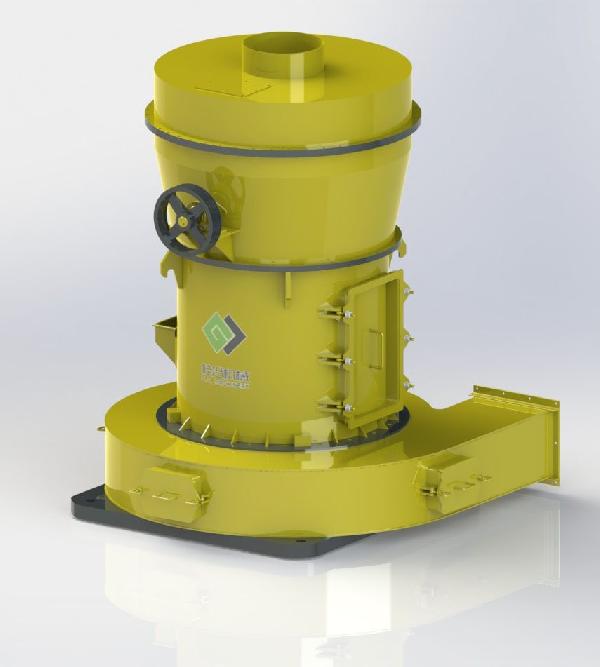

产品描述：R系列雷蒙磨粉机整套结构是由主机、分析机、管道装置、鼓风机、旋风收集器、颚式破碎机、畚斗提升机、电磁振动给料机、电控、电机等组成。其中雷蒙磨主机由底座、回气箱、铲刀、磨辊、磨环、罩壳及电机组成。

h3{雷蒙磨粉磨物料过程：

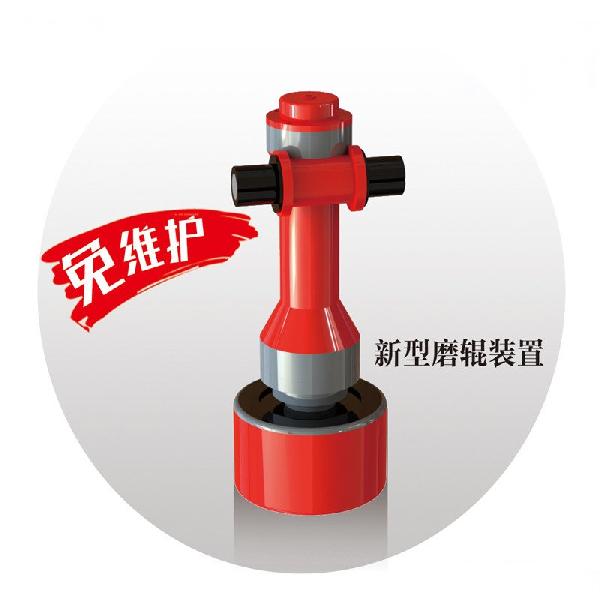

物料经过颚式破碎机破碎，经提升机提升到储料斗，再由震动给料机定量送入主机腔进行研磨。在传动装置的驱动下，主机腔内支承在梅花架上的磨辊装置，磨辊总成、铲刀架、铲刀座总成绕中心轴一起旋转，磨辊总成在离心力的作用下向外摆动使磨辊与磨环紧贴在一起，磨辊同时绕磨辊轴自转。物料在旋转的铲刀装置作用下，不断把物料铲送至磨环、磨辊间，磨环和磨辊在相对旋转运动中在离心力的作用下不断对物料进行碾压、挤压、冲击。对物料进行粉碎细化。粉碎后的粉体被鼓风机的气流的带动下上升到分级区域，由分析机或涡轮分级机进行气体与粉体分离，细度过粗者再落入主机内重磨，细度合格的粉体通过管道送至大旋风收集，收集后经出粉管排出即为成品。净化后的气流经大旋风收集器上端的管道流入鼓风机，风路形成循环系统。除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，由于管路中的各个法兰连接处、进料口等处泄入风管的气体导致循环风路中的风量增加，增加风量经鼓风机和主机之间的余风管导至小旋风或简易布袋除尘器，净化后的气体经小旋风上排气管或布袋排出大气。

技术优势：1、磨粉机占地面积小，从原材料的破碎、输送、制粉到成品的收集、存储、及包装，可自成一个独立完整的生产体系。

2、可根据用户的特殊需要主机灵活配置（皮带传动和减速机传动）、选粉系统（分级机和分析机）等，保证生产体系在最佳状态下运行。

3、根据物料情况优化配置管道、风机系统、降低风阻及管壁磨损，确保产量稳定提高。

4、重要部件均采用加厚优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。

5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。

6、可根据客户需要采用简易布袋除尘器或脉冲除尘器收集余风，收尘效率达到99.9%以上，高效环保。


主要技术参数:

型号		4R3216	4R3216B	4R3220	5R4119	5R4124	5R4128	6R5525
磨辊	数量	3-4	3-4	3-4	3-5	3-5	3-5	4-5
	直径（mm）	320	320	320	410	410	410	550
	高度（mm）	160	160	200	190	240	280	260
磨环Ring	内径（mm）	970	970	970	1270	1270	1270	1800
磨环Ring	高度（mm）	160	160	200	190	240	280	260
**进料尺寸（mm）		≤20	≤20	≤20	≤25	≤25	≤25	≤30
成本粒度(mm)		0.044-0.125	0.044-0.125	0.044-0.125	0.044-0.125	0.044-0.125	0.044-0.125	0.044-0.125
主机转速r/min		140	140	140	105	105	105	95
整机功率(kw)		87.5	87.5	87.5	172.5	172.5	172.5	410
产量(吨/小时)		1-5	1-5	1-6	2-9	2-10	2-10	6-30
外形尺寸(mm)		8200×5800×10580	8200×5800×10580	8200×5800×10580	9575×7600×15510	9575×7600×15510	9575×7600×15510	15900×9800×10810
整机重量(吨)		14.2	14.2	14.5	28	28.2	28.5	55
