立式磨粉机

立式磨粉机

741
规格/型号:HLM
品牌:桂林鸿程
应用领域:选矿设备
产地:广西 - 桂林
厂家/供应商:桂林鸿程矿山设备制造有限责任公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2024-01-29
级别:待认证

立式磨粉机说明介绍

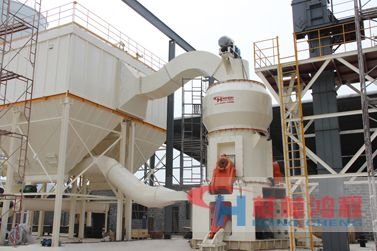

HLM 立式磨粉机

HLM 系列立式磨粉机是桂林鸿程通过学习引进国外先进技术,经历二十多年潜心研究开发出的一款高效节能、烘干兼磨粉功能的系列化先进粉磨设备。该款设备的主要技术、经济指标均达到国际先进水平。HLM系列立式磨广泛用于电力、冶金、水泥、化工、非金属矿等行业,主要用于对水泥生料、熟料、电力脱硫用石灰粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石等物料进行粉磨加工。

HLM型高细立式磨规格、技术参数表(电力脱硫)

型号 磨盘中径(mm) 产量(th) 原料水分 石灰石粉细度 电机功率(kw)
HLM16/2X 1250 6-9 <5% 325目(44um)90%通过 110/132
HLM17/2X 1300 9-13 <5% 185/200
HLM19/2X 1500 15-20 <5% 250/280
HLM21/2X 1700 24-32 <5% 355/400
HLM24/2X 1900 26-35 <5% 450/500
HLM29/3X 2400 36-45 <5% 560/630
HLM30/3X 2500 45-58 <5% 710/800
HLM34/3X 2800 56-80 <5% 1120/1250
注:原料易磨性(Bond)指数<=13kWh/t 。



HLM型高细立式磨规格、技术参数表(非矿、化工行业)

型号 磨盘中径(mm) 产量(th) 入磨物料颗粒 入磨物料水分 产品细度(10-40um)

电机功率(kw)
HLM10/2X 800 1-3 0-15 <5% <97% 55
HLM16/2X 1250 2-7 0-20 <5% <97% 132
HLM17/2X 1300 3-12 0-25 <5% <97% 180
HLM19/2X 1500 4-16 0-35 <5% <97% 250
HLM21/2X 1700 6-24 0-35 <5% <97% 355
HLM21/3X 1750 7-27 0-35 <5% <97% 400
HLM24/2X 1900 7-28 0-35 <5% <97% 450
HLM29/3X 2400 9-35 0-40 <5% <97% 560
HLM29/4X 2400 10-39 0-40 <5% <97% 630
HLM30/2X 2800 11-45 0-50 <5% <97% 710


注:原料易磨性(Bond)指数<=18kWh/t。 HLM矿渣(钢渣)微粉立式磨规格、技术参数表

型号

磨盘中径(mm)

产量(th) 矿渣水份 矿粉比表面积 产品水分(%) 电机功率(kw)
HLM30/2S 2500 23-26 <15% ≥420m2/kg <1% 900
HLM34/3S 2800 50-60 <15% ≥420m2/kg <1% 1800
HLM42/4S 3400 70-83 <15% ≥420m2/kg <1% 2500
HLM44/4S 3700 90-110 <15% ≥420m2/kg <1% 3350
HLM50/4S 4200 110-140 <15% ≥420m2/kg <1% 3800
HLM53/4S 4500 130-150 <15% ≥420m2/kg <1% 4500
HLM56/4S 4800 150-180 <15% ≥420m2/kg <1% 5300
HLM60/4S 5100 180-200 <15% ≥420m2/kg <1% 6150
HLM65/6S 5600 200-220 <15% ≥420m2/kg ≤1% 6450/6700


注:原料易磨性(Bond)指数≤13kWh/t HLM锰矿立式磨规格、技术参数表

型号 磨盘中径(mm) 产量(th) 原料水分 粉料细度 粉料水分(%)

电机功率(kw)
HLM21 1700 20-25 <15% 100目(150μm)90%通过 ≤3% 400
HLM24 1900 25-31 <15% ≤3% 560
HLM28 2200 35-42 <15% ≤3% 630/710
HLM29 2400 42-52 <15% ≤3% 710/800
HLM34 2800 70-82 <15% ≤3% 1120/1250
HLM42 3400 100-120 <15% ≤3% 1800/2000
HLM45 3700 140-160 <15% ≤3% 2500/2000
HLM50 4200 170-190 <15% ≤3% 3150/3350


注:矿渣易磨性(Bond)指数≤25kWh/t;钢渣易磨性(Bond)指数≤30kWh/t ; 粉磨钢渣时微粉产量约下降30-40%。 技术优势

1. 高效节能:

(1)粉磨效率高,能耗低,和球磨机相比较,能耗低40%-50%;

(2)单机生产能力大,可利用低谷电

2. 维护方便,运营成本低:

(1)磨辊可用液压装置翻出机外,更换辊套衬板及磨机检修空间大,检修作业十分方便;

(2)磨辊辊套能翻面使用,延长了耐磨材料的使用寿命;

(3)开机前无需在磨盘上布料,并且磨机可空载启动,免除开机难的烦恼;

(4)磨耗低,磨辊、磨盘衬板采用特殊材质,使用寿命长;

3. 综合投资成本低:集破碎、干燥、粉磨、输送于一体,工艺流程简单,系统设备少,结构布局紧凑,占地面积小,仅为球磨机的50%,可露天布置,建筑成本低,直接降低了企业投资费用;

4. 产品质量稳定:

(1)物料在磨粉机内停留的时间短,易于对产品粒度分布和成分进行检测,产品质量稳定;

(2)产品颗粒形态均匀、粒度分布窄、流动性好,产品适应性强;

5. 可靠性高:

(1)采用磨辊限位装置,避免磨机工作时间因断料而产生的剧烈震动。

(2)采用新型磨辊密封装置,密封更加可靠,并且无需密封风机,进一步降低磨内氧含量,抑爆性能更加优异。

6. 环保:

(1)HLM立磨整个系统震动小,噪音低;

(2)系统整体密封,全负压运行,无粉尘外溢,基本可实现无粉尘车间;

(3)立式磨技术及装备是国家大力倡导的节能降耗新技术,有利于提升企业在本区域乃至全国粉体行业领域的竞争实力;

7.自动化程度高:采用PLC全自动控制系统,并且可实现远程控制,操作简便,维修方便,减少人工成本。

设备结构

HLM系列立式磨粉机是桂林鸿程通过学习引进国外先进技术,经历二十多年潜心研究开发出的一款集烘干、粉磨、分级、输送为一体的高效节能的先进粉磨设备。

鸿程HLM立式磨粉机具有粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、使用维护简便、运行费用低、耐磨材料消耗少等优点。可广泛用于电力、冶金、水泥、化工、非金属矿等行业,主要用于对水泥生料、熟料、电厂脱硫用石灰粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石等物料进行粉磨加工。

粉碎机

超大型磨粉机

立磨磨粉机

水泥生料粉磨;

超大型雷蒙磨
