多缸液压圆锥破碎机

多缸液压圆锥破碎机

1182
规格/型号:HPY系列
品牌:洛阳大华
应用领域:选矿设备
产地:河南 - 郑州
厂家/供应商:洛阳大华重工科技股份有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-12-18
级别:待认证

多缸液压圆锥破碎机说明介绍

圆锥破碎机产品特点 Working principle

1.机架、主轴采用高强度合金钢精铸、精锻加工而成,坚固耐用,适合中硬以上物料的破碎。

2.该机选择圆锥破碎部高摆频和偏心套大偏心量(冲程)的合理结合。使该系列多缸圆锥破碎机的通过能力大大提高。该机可以在恒定的排料口下进行生产,避免了单缸主轴在生产中上下浮动引起排料口的变化。

3.特殊设计的破碎腔,采用高能层压理论,输入更大的能量,使物料破碎不仅发生在颗粒与衬板之间,而且发生在颗粒与颗粒之间。因此,产量更高,易损件相对磨耗少,产品粒形更趋于立方体,针片状含量少。

4.定轴式设计,主轴在运行过程中不动,极大限度增加其强度,可获得更大的装机功率,但设备重量比传统圆锥大大降低。

5.双向过铁释放液压缸能够让铁块通过破碎腔,液压清理破碎腔行程大,而且与衬板磨损无关,减少清除破碎腔内堵塞物料所需工作量。

6.液压马达驱动调整套(定锥衬板),可对排料口进行准确调整,液压马达还可使调整套和定锥衬板全部转出支撑套,以便更换定锥衬板和动锥衬板,从而大大简化了衬板更换的工作量。

7.先进的衬板固定技术提高了衬板的可靠性,定锥衬板靠楔块与定锥衬板上部的螺旋斜面配合,形成自锁;动锥衬板由自锁式锁紧螺栓紧固。

8.该机采用的青铜套,在振动大、粉尘多的破碎环境里能够提供更大的负载能力。

9.所有零件都可以从顶部或侧面拆装和维护,更换动锥衬板和定锥衬板方便,无需拆装机架、紧固螺栓。

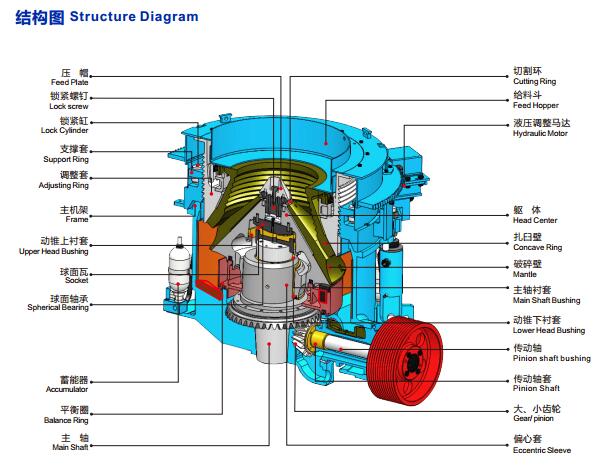

HPY系列多缸液压圆锥破碎机结构图-大华重工

型号 电机安装功率(kw) 紧边排料口(CSS)下的通过量(t/h)
6mm 8mm 10mm 13mm 16mm 19mm 22mm 25mm 32mm 38mm 45mm 51mm
HPY200 160 60-75 70-90 85-115 115-145 135-175 145-185 155-195 165-215 185-230 205-245
HPY300 220 75-95 100-130 110-140 145-180 170-215 190-230 220-260 225-275 245-320 300-375 345-430
HPY400 315 105-140 135-170 180-225 215-275 250-320 275-345 285-365 315-425 350-480 400-540 455-615
HPY500 400 135-170 170-220 225-290 270-345 310-400 340-425 360-450 400-530 425-585 500-670 560-770
HPY650 500 200-285 255-345 305-400 360-470 405-510 430-580 490-670 525-730 600-800 650-900
HPY800 630 240-335 315-420 375-500 420-540 465-590 490-725 545-790 585-920 670-990 765-1100
HPY1000 750 540-610 600-750 660-820 730-920 790-1050 850-1230 1100-1480 1350-1780 1600-2120 1850-250
注:所列破碎机的生产能力,是以松散密度为1.6t/m3的石灰石开路作业下的生产能力为准,在闭路作业条件下,设备能力比开路作业高15%-30%。
