PCL冲击式制砂机

2200

规格/型号：PCL

品牌：暂无

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：河南世盛重工机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-01-31

级别：待认证

PCL冲击式制砂机说明介绍

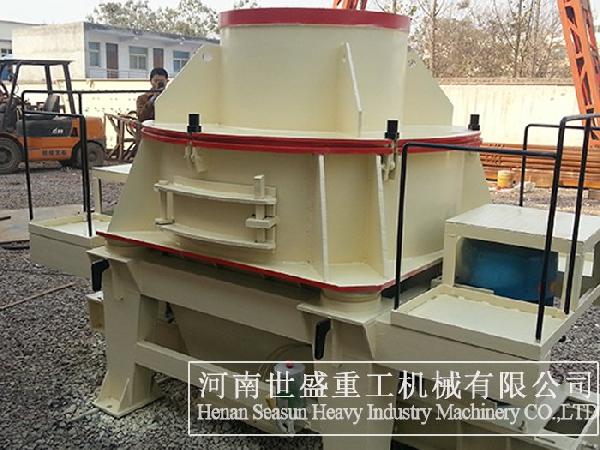

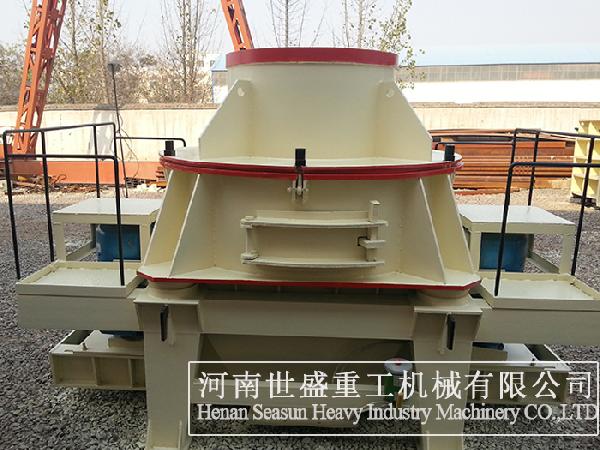

PCL冲击式制砂机

PCL冲击式制砂机又称直通冲击式制砂机、冲击式打砂机是使用于于软、中硬和极硬物料的破碎、整形的新型制砂设备。广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业。尤其是对碳化硅、金刚砂、烧结铝矾土、镁砂等物料的产量功效更高。

PCL冲击式制砂机工作原理

首先，物料由进料斗进入制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。

这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路，一般循环三次即可将物料破碎成20目以下。在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，而是与物料衬层发生冲击、磨擦而粉碎，这就减少了角污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。

PCL冲击式制砂机特点

1、结构简单，造价低廉，运转平稳

2、高效节能，破碎效率高，具有细碎、粗磨功能;

3、可靠性高、严密的安全保障装置，保证设备及人身安全

4、生产过程中，石料能形成保护底层，机身无磨损，经久耐用

5、产品呈立方体，堆积密度大，铁污染小。可作石料整形机。

6、叶轮及涡动破碎腔内的物料自衬大幅度减少了磨损件费用和维修工作量，有效地解决了玻璃等原料破碎过程中的“铁污染”问题和钢渣破碎过程中的“卡钢”问题，巧妙的内部气流自循环消除了粉尘弥散。

PCL冲击式制砂机参数

型号	叶轮转速(r/min)	大进料尺寸(mm)	处理能力(t/h)	功率(kw)	重量(t)	外型尺寸(mm)
PCL-600	2000-3000	30	12-30	2×30	5.6	2800×￠1500×2030
PCL-750	1500-2500	35	25-55	2×45	7.3	3300×￠1800×2440
PCL-900	1200-2000	40	55-100	2×(55-90)	12.1	3750×￠2120×2660
PCL-1050	1000-1700	45	100-160	2×(90-110)	16.9	4480×￠2450×2906
PCL-1250	850-1450	45	160-300	2×(132-185)	22	4563×￠2650×3716
PCL-1350	800-1193	50	200-360	2×(185-220)	26	5340×￠2940×3650

PCL制砂机设备的安装

根据制砂机场地不同--安装在厂房作业或安装在露天作业。安装时应将PCL冲击式制砂机调平使其主轴与水平面垂直。碎石机上方应设置起吊设备，起吊设备能力按制沙机大件重量考虑，在制沙机上方应留有起吊空间，在制沙机一侧留适当空间，以备检修时用。

机器安装之前，按照装箱清单进行清点，检查各种件在运输过程中有无损伤，零部件及备件是否齐全。机器的调整破碎机在出厂前，制造厂已进行小时厂内运转，各部是正常的，尽管如此，在制沙机现场安装就位后，仍应进行全面检查检查润滑油管是否连接牢靠，试运转前应重新加一次油，加入美孚车用润滑特级。

检查各部件连接，应牢固可靠，仔细检查叶轮上是否有异物，如有应及时排除。检查电动机接线是否正确。

电压是否正常，在安装皮带之前，先启动电动机，旋向应与制砂机标牌方向一致即从给料口看，叶轮逆时针方向转动若与标牌方向相反，应调整电动机接线，使其旋向与标牌方向一致对于双电动机驱动主轴总成与两侧电机分别用相同数量三角胶带与主轴总成相连两侧三角胶带拉紧力应调节相同且平直。
