单缸液压圆锥破碎机

618

规格/型号：CH/SC

品牌：暂无

应用领域：选矿设备

产地：北京 - 北京

厂家/供应商：鄂州市恒基智能装备制造有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-01-12

级别：待认证

单缸液压圆锥破碎机说明介绍

CH/SC单缸液压圆锥破碎机『应用领域』：应用于金属矿山与非金属矿、水泥、沙石、冶金等行业

『适用物料』：河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等

抗冲击、抗磨损、生产率高、机件磨耗小、综合效益高

1.高效率：单缸液压圆锥破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率。

2.生产能力大：单缸液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的最佳组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高 35%~60%。

3.出料粒型好：单缸液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。

4.多种腔形的中细破碎，仅仅更换定锥既可实现。程序控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。

CH/SC单缸液压圆锥破碎机

突出优势

1、高质量的石子：该液压圆锥破碎机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。

2、双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。

生产能力大，破碎效率高

层压破碎，产品粒型好

多种腔型结合，适应多种粒度需求

长寿命衬板

结构简单，易于维护，运行成本低

全自动控制系统采用PLC+触摸屏的控制模式，实时监控温度、压力、电流等核心参数，并进行自动控制，保证设备的安全运行

工作原理

CH/SC单缸液压圆锥破碎机

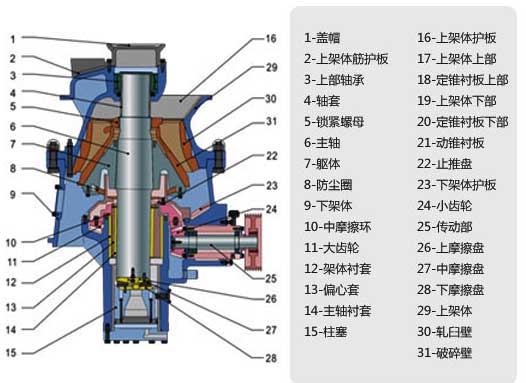

单缸液压圆锥式破碎机工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

技术参数

型号	**给料尺寸（mm）	排矿口范围（mm）	破碎机重量（kg）	电动机功率（kw）	生产能力（t/h）
CH200	135	4-35	5300	90	22-128
CH300	185	5-38	9200	132	37-219
CH400	215	6-44	14300	250	68-413
CH500	275	10-51	23500	315	143-662
CH600	300	10-70	50000	520	280-1512
CH700	370	8-70	66500	600	309-2128
SC200	240	19-38	6800	90	70-168
SC300	360	19-51	12000	160	91-344
SC400	450	25-54	19300	250	195-601
SC500	560	38-83	36500	315	318-1050
