多级立式气流超细磨粉机

多级立式气流超细磨粉机

1166
规格/型号：QL系列
品牌：暂无
应用领域：选矿设备
产地：北京 - 北京
厂家/供应商：潍坊晟星粉体设备有限公司.
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2024-03-04
级别：待认证

多级立式气流超细磨粉机说明介绍

一、QL系列气流粉碎机产品概况: 本机采用了旋转二次风淘洗技术，避免了过粉碎现象，从而达到了粒度集中，有效控制大粒的产生，并达到节能效果。二、QL系列气流粉碎机工作原理： 气流磨的工作原理，是以高压气体产生得超音速气流带动物料进行自身碰撞粉碎。同时磨腔内的分级器对所粉碎物料分级，从而得到所需粒度产品。其粗粒留在腔内继续粉碎。三、QL系列气流粉碎机的特点： 效率高：喷流能的充分利用和优化设计的叶轮结构及分级流场，大大提高了粉碎效率和分级效率，减少了过粉碎，从而极大地提高了产量。 分级精度高：稳定、完整的分级流场以及特殊的密封措施，可靠地防止了粗颗粒的泄漏，产品粒度可达 d97<5um，大颗料控制严格。<> 磨损小：粉碎箱、喷嘴、叶轮等主要部件均采用防磨损结构设计和安装，以保证整机无易损件；再配以优化设计的内腔结构和耐磨防敏感材料，使设备磨损最小而产品纯度最好（总杂质含量小于4ppm，含空气带入杂质）。 结构合理，功能多：本机既可作为粉碎机用，也可单独作为分级机用，还可多级分级串联，使一次生产可获得1～6个粒度号产品，并可与其它粉碎设备形成闭路或开路作业，真正实现了一机多用；同时其结构紧凑，高度矮，易拆洗，使操作维修方便，更换品种容易。



全程密闭负压运行，自动化程度高，生产环境优良，生产工艺稳定。四、QL系列气流粉碎机适用范围: 可广泛用于化工、医药、农药、耐火材料、磨料、助剂、阻燃剂、电子材料、AC发泡剂、碳黑、非金属矿及电池材料的超细粉碎。气流可采用压力空气、惰性气体和过热蒸汽。 本机还可与多级分级器串联使用，从而得到多级产品。 AB系列气流磨是以气流对喷的粉碎形式，顶部具有分级机结构形式的磨机，又称气流粉碎分级机。其中分级机可采用立式或卧式两种结构形式，喷咀采用超音速射流结构形式，具有超硬、超细、不磨损、物料不污染的粉碎特点。根据不同产品要求，气流磨可以单机使用，也可与分级机串联使用，从而实现单级产品和多级产品。

五、QL系列多级立式气流粉碎机主要参数：

型号

参数

 QL03

 QL06

 QL10

 QL15

 QL20

 QL30

 QL40

 QL60

 QL80
生产能力（kg/h）

 10-100

 20-250

 60-500

 150-800

 200-1200

 300-1800

 400-2500

 600-3500

 1000-5000
压缩空气流量

 3

 6

 10

 15

 20

 30

 40

 60

 80
进料粒度(mm)

 <5<>

 <5<>

 <5<>

 <5<>

 <5<>

 <5<>

 <5<>

 <5<>

 <5<>
粉碎细度d97μm

 2-60

 2-60

 2-60

 2-60

 2-60

 2-60

 2-60

 2-60

 2-60
装机功率(kw)

 30

 50

 90

 110

 150

 220

 300

 450

 580

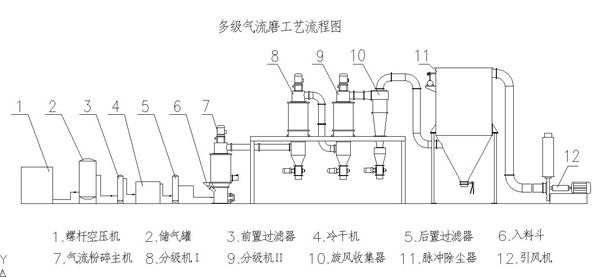

六、QL系列多级立式气流粉碎机流程图：
