该机型是流化床气流粉碎技术与自分流分级技术组成的物料干法超细粉碎设备,其主要结构有下部气流粉碎区和上部气流分级区组成,气流粉碎区有4组水平安置的拉瓦尔喷嘴,气流分级区主要有立体安置的分级蜗轮及电机传动系统,气流粉碎原理为压缩空气经过冷却、过滤、干燥后,经拉瓦尔喷嘴形成超音速气流射入粉碎室,使物料流态化,被加速的物料在数个喷嘴交汇点汇合,产生剧烈的碰撞、摩擦、剪切而形成颗粒的超细粉碎,经过粉碎的物料在气流作用下上升到涡轮分级区,在分级涡轮的转动下,粒子既受到离心力又受到气流粘性作用产生的向心力,当粒子受到离心力大于向心力,即分级径以上粗粒子沿筒器壁旋下落到粉碎区继续粉碎,而合格粒径的颗粒随气流通过涡轮进入收集器。由于涡轮转速由变频器控制,可实现无级调速,从而保证分级性能的可靠性及操作灵活性,同时根据要求多级串联生产出不同粒度要求的产品,粒度非常集中,同时这种粉碎形式为无介质粉碎,粉碎物料纯度最佳。同时又是一种低温粉碎,特别适合高纯度
新材料及医药食品超细超纯粉碎。 广泛应用于化工、医药、
电池材料、冶金、滑石、石英、石墨、磨料、阻燃材料、陶瓷、颜料、食品添加剂、色素等干粉物料的超纯超细粉碎。
粉碎过程无温升,无污染,磨损小,尤其适应于热敏性、熔点低、高纯度物料的超纯超细粉碎。 对易燃、易爆物料可用惰性气体作工质实现闭路循环粉碎。
型号Model 参数Parameters
|
AB02
|
AB03
|
AB06
|
AB10
|
AB15
|
AB20
|
AB30
|
AB40
|
产能Capacity(kg/h)
|
2-15
|
10-100
|
20-250
|
60-500
|
150-800
|
200-1200
|
300-1800
|
400-2500
|
空气耗量Air consumption(m3/min)
|
2
|
3
|
6
|
10
|
15
|
20
|
30
|
40
|
入料粒度Feed size(mm)
|
﹤2
|
<2
|
<2
|
<2
|
<2
|
<2
|
<2
|
<2
|
成品细度Fineness(um)
|
2-150
|
2-150
|
2-150
|
2-150
|
2-150
|
2-150
|
2-150
|
2-150
|
装机功率Installed power(kw)
|
18
|
30
|
50
|
90
|
110
|
150
|
220
|
300
|

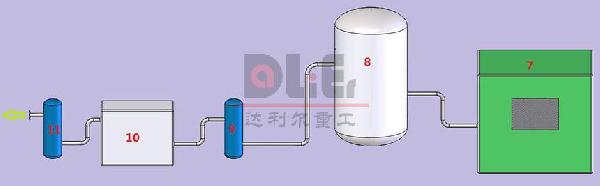

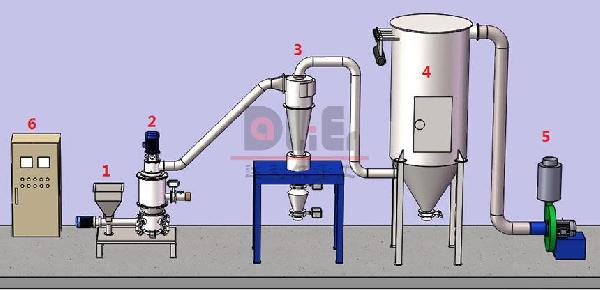

1.喂料系统 2.气流磨主机 3.旋风收集器 4.
除尘器 5.引风机 6.电气控制系统 7.空压机 8.储气罐 9.粗过滤器 10.空气冷冻干燥机 11.精密过滤器
