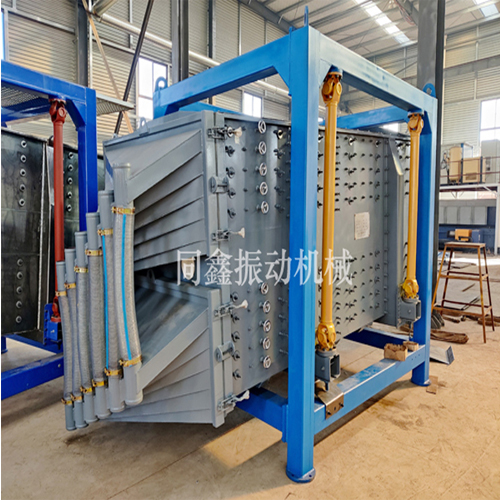

方型摇摆筛

1113

规格/型号：暂无

品牌：暂无

应用领域：选矿设备

产地：河南 - 新乡

厂家/供应商：同鑫振动机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-22

级别：已认证

方型摇摆筛说明介绍

品概述：

方型摇摆筛又称为往复式振动筛、精密振动筛，是一种具有高精度、大产量的高效筛分设备，它具有自清网效果，筛网利用率高寿命长，密封效果好；其筛面一般为水平或微倾斜布置。方形摇摆筛广泛用于化工及新材料、碳素、石墨化、石英砂、冶金、金属粉末、矿物粉末、食品、磨料、等行业；根据用户需要可制作成一层或多层筛面。方形摇摆筛由进出料口、筛网筛箱、振动源及减震器部件构成。该机具有结构先进实用、性能稳定可靠、操作维护方便、处理量大、噪音低、抗腐蚀、振幅可调、能耗低、安装调试方便、制造费用低、清洗无死角、无粉尘飞扬等优势。

产品特点：

★ 筛分量大，独有的多层分级设计，一机分两组，一台抵多台使用，产量翻倍。

★ 全封闭结构，粉尘不飞扬，筛机振动小、噪音低，符合环境保护要求。

★ 柔性筛分，换网便捷，操作简单，牢固可靠。使用寿命长，从而减少维护成本。

产品工作原理：

从筛机摇动体即筛箱运动轨迹来看，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据方形摇摆振动筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置。筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，小于筛面孔径的物理通过筛孔落到下层成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，从而完成筛分工作。

技术参数表：

设备型号	筛网尺寸	筛分面积	筛网倾角	筛网层数	功率	回转次数	筛箱行程
TX-FYBS-1536	1.5*3.5m	4.5-9m2	4-6°	1-10	5.5kw	180-260	25-60mm
TX-FYBS-2040	2.0*4.0	8-9 m2	4-6°	1-10	7.5kw-11kw	180-260	25-60mm

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的摇摆筛。

★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。

新乡市同鑫振动机械有限公司主要设计制造产品如下：筛分设备，皮带输送机、刮板输送机、鳞板输送机、链斗输送机，振动给料机、板式给料机、往复式给煤机，环链/板链斗式提升机、脱水/捞坑斗式提升机，锤式破碎机、对辊破碎机、反击式破碎机，卸料器，跳汰机，履带式斗轮取料机等配套设备，以及上煤系统、出渣系统，料场生产线、洗煤厂生产线、炭素行业生产线、耐火材料生产线设备等。欢迎咨询订购！
