雷蒙磨粉机又称雷蒙磨,雷蒙机,雷磨机,是代替球磨机加工粉末的一种新型磨粉机,雷蒙磨粉机的磨辊在离心力的作用紧紧地压在磨环上,因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。雷蒙磨粉机的磨辊、磨环更换周期长,从而排除了离心粉碎机易损件更换周期短的弊端。该磨粉机适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、陶瓷、玻璃等莫氏硬度不大于7级,湿度在6%以下的非易燃易爆的矿业、化工、建材、冶金等行业280多种物料的制粉加工,成品粒度可在100-425目范围内调节。

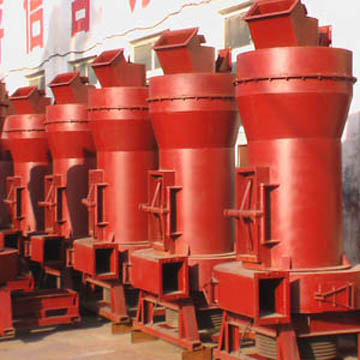

郑州通用矿山机器有限公司生产的雷蒙磨粉机系列有:3R2715雷蒙磨、3R7826雷蒙磨、3R3016雷蒙磨、3R2615雷蒙磨、4R3016雷蒙磨、4R3216雷蒙磨、5R4121雷蒙磨等些列产品,现在已经推出了6R大型工业磨粉机。
雷蒙磨粉机结构:
雷蒙磨主要由主机、分析机、
鼓风机、成品旋风分离器、管道装置、电机等组成、其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成、辅助设备有颚式
破碎机、提升机、电磁振动
给料机、电控柜等,用户可以根据现场情况灵活选择。
雷蒙磨粉机工作过程:
雷蒙磨粉机整机结构是由主机、分析机、管道装置、鼓风机,根据用户需要可以配备破碎机、提升机、电磁振动给料机、电控电机等组成。物料经粉碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将料均匀连续的送入雷蒙磨粉机主机磨室内,由于旋转时离心力作用,磨辊向外摆动,紧压于磨环,铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选,细度过粗的物料落回重磨,合格细粉则随气流进入成品旋风集粉器,经出粉管排出,即为成品。 在雷蒙磨粉机磨室内因被磨物料中有一定的水分,研磨时生热,水气蒸发,以及整机各管道接口不严密,外界气体被吸入,使循环气压增高,保证磨机在负压状态下工作,所增加的气流量通过余风管排入
除尘器,被净化后排入大气
雷蒙磨粉机性能特征: 1.整机为立式结构,占地面积小,系统性强,从原材料的粗加工到输送到制粉及较后的包装,可自成一个独立的生产系统。 2.与其他磨粉设备相比,通筛率高达99%。 3.主机传动装置采用密闭齿轮箱和带轮,传动平稳,运转可靠。 4.雷蒙磨重要部件均采用优质铸件及型材制造,工艺精细,保证了整套设备的耐用性。 5.雷蒙磨电气系统采用集中控制,选型先进合理自动化程度高。
雷蒙磨粉机使用注意事项:
1、为使雷蒙磨粉机运转正常,应制定设备“设备保养安全操作制度”方能保证雷蒙磨粉机长期安全运行,同时要有必要的检修工具以及润滑脂和相应的配件。 2、雷蒙磨粉机的磨辊装置使用时间超过500小时左右重新更换磨辊时,对辊套内的各滚动轴承必须进行清洗,对损坏件应及时更换,加油工具可用手动加油泵。 3、雷蒙磨粉机在使用过程当中,应有固定人员负责看管,操作人员必须具备一定的技术水平。雷蒙磨粉机在安装前对操作人员必须进行必要的技术培训,使之了解雷蒙磨粉机的原理性能,熟悉操作规程。 4、雷蒙磨粉机使用一段时间后,应进行检修.同时对磨辊磨环铲刀等易损件进行检修更换处理,磨辊装置在使用前后对连接螺栓螺母应进行仔细检查,看是否有松动现象,润滑油脂是否加足。
雷蒙磨粉机的技术参数:
型号
|
3R2715
|
3R3016
|
4R3216
|
5R4121
|
6R4427
|
磨辊
|
个数
|
3
|
3
|
4
|
5
|
6
|
直径(mm)
|
270
|
300
|
320
|
410
|
440
|
高度(mm)
|
140
|
160
|
160
|
210
|
270
|
磨环
|
内径(mm)
|
830
|
880
|
970
|
1280
|
1600
|
高度(mm)
|
140
|
160
|
160
|
210
|
270
|
较大进粒度(mm)
|
15-20
|
15-20
|
20-25
|
<30
|
<35
|
成品粒度(mm)
|
|
|
|
|
|
主机功率(KW)
|
22
|
30
|
37
|
75
|
132
|
成品细度
|
0.125
|
产量(T/H)
|
|
|
|
6-9.5
|
18-22
|
0.075
|
|
|
|
4.5-8
|
10-15
|
0.044
|
|
1-1.9
|
|
3-5
|
8-10
|
