颚式破碎机

颚式破碎机

887
规格/型号:暂无
品牌:暂无
应用领域:选矿设备
产地:河南 - 郑州
厂家/供应商:河南志德机械有限公司
咨询电话::18838298098(请说明信息源自“中冶有色技术网”)
更新时间:2023-11-27
级别:待认证

颚式破碎机说明介绍

河南破碎机容易得到客户关注

颚式破碎机(颚破)的用途: PE、PEX系列颚式破碎机为大型复摆式,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,处理粒度大,抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。PE系列用于粗破,PEX系列用于中、细破。

颚式破碎机结构组成: 颚破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。

颚式破碎机工作原理:

PE、PEX系列颚式破碎机是以电动机为动力,通过电动机皮带轮,由三角带和槽轮驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料排出。该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

性能特点

1.结构简单、维修使用方便;性能稳定,运营成本低;破碎比大。 2.破碎腔深而且无死区,提高了进料能力与产量; 3.其破碎比大,产品粒度均匀; 4.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性; 5.润滑系统安全可靠,部件更换方便,保养工作量小; 6.结构简单,工作可靠,运营费用低。 7.设备节能:单机节能15%~30%,系统节能一倍以上; 8.排料口调整范围大,可满足不同用户的要求; 9.噪音低,粉尘少。

结构特点: 采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等优点。主要适用破碎大、中、小型石块和相应的物体。

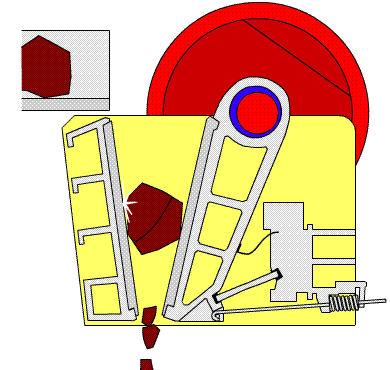

颚式破碎机工作动画演示:

颚式破碎机工作原理

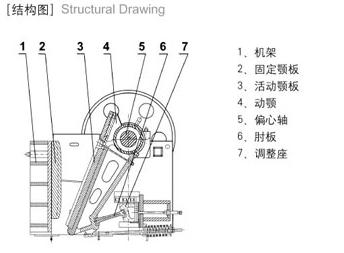

颚式破碎机结构图:

颚式破碎机结构图

技术参数

PE、PEX系列颚式破碎机主要技术参数:

型号规格 进料口尺寸( ㎜ ) 较大给料粒( ㎜ ) 排料口调整范( ㎜ ) 处理能力(m3/h) 电机(Kw) 重量(t)
PE-400×600 400×600 340 40-100 10-35 30 6.1
PE-500×750 500×750 425 50-100 25-60 55 10.5
PE-600×900 600×900 500 65-180 30-85 55-75 14.8
PE-750×1060 750×1060 630 80-180 72-150 90-110 28
PE-800×1060 800×1060 680 100-200 85-143 90-110 28.3
PE-870×1060 870×1060 750 170-270 145-235 90-110 28.45
PE-900×1060 900×1060 780 200-290 170-250 90-110 28.65
PE-900×1200 900×1200 780 95-225 100-240 110-132 45.2
PE-1000×1200 1000×1200 850 195-280 190-275 110-132 45.7
PE-1200×1500 1200×1500 1020 150-300 250-500 160 89
PEX-150×750 150×750 120 10-100 5-16 15 2.53
PEX-250×1000 250×1000 210 25-60 10-32 30-37 6.5
PEX-250×1200 250×1200 210 25-60 13-38 37 7.7
PEX-300×1300 300×1300 250 20-90 10-65 75 11.4


注:处理能力为加工中硬物料、破碎物料松散密度为1.6*103Kg/m3时的数据。

外形尺寸(mm):

型号规格 A B C D E F G
PE-250×400 1450 1315 1300 930 220 750 220
PE-400×600 1710 1680 1640 1040 1125 965 285
PE-500×750 2190 1925 1870 1260 1200 1370 435
PE-600×900 2510 1875 2300 1400 1505 1640 540
PE-750×1060 2910 2585 2600 1720 1945 2030 666
PE-800×1060 2960 2585 2600 1720 1945 2080 666
PE-870×1060 3030 2585 2600 1720 1945 2080 666
