石灰石破碎机

1231

规格/型号：CGF1515

品牌：暂无

应用领域：选矿设备

产地：其他 - 其他

厂家/供应商：上海创申成套设备有限公司

咨询电话:：15000424820（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-28

级别：待认证

石灰石破碎机说明介绍

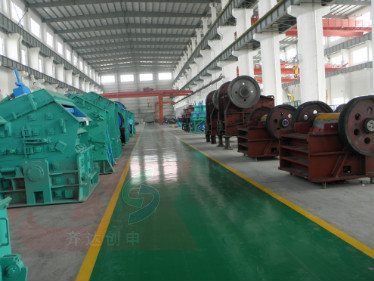

上海创申机械成套设备有限公司是以生产制造各式颚式、圆锥式、反击式、立轴冲击式、立轴和卧轴锤式、辊式等破碎机和移动破碎站，以及与之配套的给料机、振动筛、清洗分级设备、各种铸造件、高耐磨材料为主要产品的高科技研发制造销售企业。公司与德国、美国和澳洲等多家公司有合作关系，所有设备制造的材料选用、加工工艺、技术标准均严格按照与国外合作公司的标准制定，产品的技术性能在全世界同行中处于专业地位，并将与时俱进、深化合作，引进、消化和制造更多适合中国

市场需求的高技术破碎设备，为客户创造较大的价值。

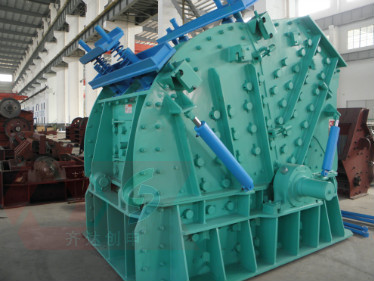

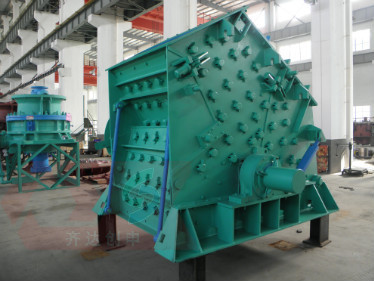

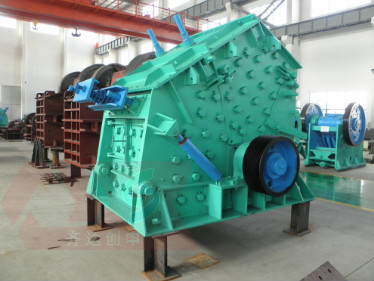

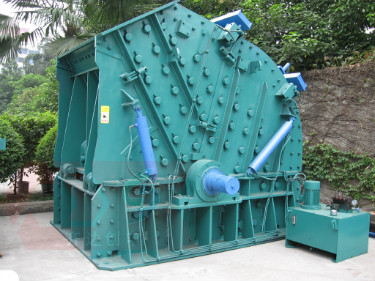

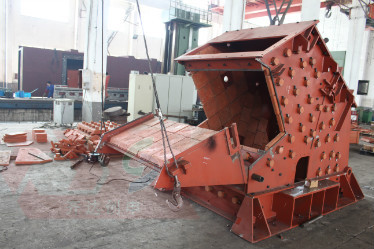

一、 CGF1515石灰石反击式破碎机介绍

CGF系列反击式破碎机是我公司采用德国HSMK的技术制造,广泛应用于冶金、建材、化工等工业部门，适用于粗、中、细碎中等硬度以上脆性物料，如石灰石、白云石、砂岩、石墨、岩盐、花岗岩和玄武岩等物料主要设备。具有破碎比大、产量高、产品料度均匀粒形好（通常成品料针片状物料比例≤90%），破碎流程紧凑，整机结构简单，使用和维修方便等物点。

二、CGF1515石灰石反击式破碎机工作原理

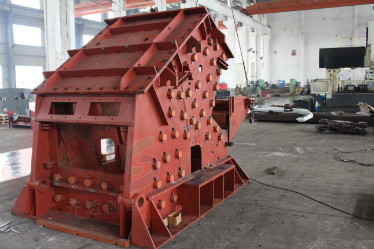

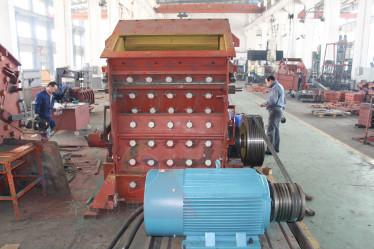

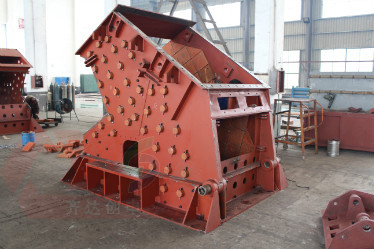

CGF反击式破碎机由机架、转子部、后反击板、前反击板等部分组成。由电动机通过三角皮带带动转子部旋转；中机架上腔挂有前反击板，后机架上腔挂有后反击板；当物料进入前反击板与转子部构成的前破碎腔时受到固定在转子上的高速旋转的板锤的冲击而粉碎，被粉碎的物料以很大的动能冲向前反击板，经冲撞而破碎；当其反弹到板锤回转半径处时再次受到板锤的冲击而破碎，同时又以高速冲向后反击板，重复前破碎腔一样的破碎过程。当被粉碎了的物料小于后反击板下部衬板与板锤回转半径之间的间隙时即为合格粒度产品而被排出。

三、 CGF1515石灰石反击式破碎机特点

1、该机结构独特，采用无键连接，设计先进、性能可靠、工作平稳且能耗低;重型化转子设计、高耐磨板锤以及破碎腔设计的好结合，提高了生产能力和产品质量，降低了生产成本和耐磨件的消耗。独特的板锤固定装置，使板锤的可靠性更高。反击装置带有弹簧调整机构、在破碎腔进入铁块时，起过铁保护作用，保证设备安全。 2、优化设计的结构使破碎腔更大，给料粒度更大，同时增大了转子的转动惯量，使破碎比更大，产量更高，高效节能，产品呈立方状。 3、板锤通过一组楔块固定在转子上，紧固扭矩更大。机械加工的板锤与转子面接触，多点夹紧，消除了转子与板锤之间的间隙，降低了板锤断裂几率。采用高品质耐磨材料如高铬铸铁，提高了磨损部件（如板锤、反击衬板、机架侧衬板等）的耐用性。 4、采用液压助力和调节装置打开前后机架，调节排料口，简化了板锤更换和排料粒度的调节操作。机架两边的安全门，用于对破碎机内部进行检查、维修和更换。

四、CGF1515石灰石反击式破碎机技术参数

型号	转子直径（毫米）	转子长度（毫米）	进料粒度（毫米）	生产能力（吨/小时）	转子速度（转/分钟）	电机功率（千瓦）	机器本体重（千克）	外形尺寸（长x宽x高）（毫米）
CGF1008	1000	800	≤200	55~85	500~750	55~75	10184	2858x2508x2470
CGF1313	1280	1340	≤200	130~200	500~700	132~200	19800	3210x2730x2545
CGF1515	1540	1500	≤300	250~350	470~560	280~315	30000	3200x3082x3036
